Многозонная система обнаружения и блокирования мобильных средств связи для образовательных учреждений "ЛГШ-720"
Система ЛГШ-720 предназначена для обнаружения, идентификации и подавления радиопередающих устройств использующих цифровые протоколы передачи данных. К ним относятся:
- сотовые телефоны и модемы стандартов CDMA450, GSM 900, 1800 и 3G
- устройства беспроводной передачи данных WLAN, BLUETOOTH и WiMax
- минисотовые телефоны (DECT)
В состав системы входят:
- Блок управления и настройки системы

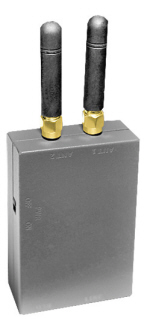

- Удаленный модуль
- Блок подавления
Удаленный модуль обеспечивает обнаружение, идентификацию радиопередающих устройств и передачу информации на блок подавления.
Блок подавления предназначен для блокировки (подавления) связи между базовыми станциями и мобильными телефонами сетей сотовой связи, устройств беспроводной передачи данных.
Необходимое количество удаленных модулей и состав блока подавления определяется исходя из результатов работы блока управления и зависит от контролируемой площади и уровня сигнала базовых станций на месте установки.
Число удаленных модулей может оперативно наращиваться или изменяться в процессе эксплуатации.
Передача информации осуществляется по ИК каналу.Технические характеристики
Удалённый модуль | |
---|---|
Диапазон частот, МГц | 453- 467, 890-960, 1710-1900, 1942-2142, 2400-2480 |
Диапазон установки уровня тревоги, дБ | 60 |
Время анализа, мс | |
• GSM 900, 1800 и 3G | 40 |
• BLUETOOTH, трафик WLAN и BLUETOOTH | 150 |
Потребляемый ток, мА, не более | 300 |
Габариты, без антенн, мм | 94x53x21 |
Блок подавления | |
Диапазон рабочих частот: | |
• стандарт IMT-MC-450 (CDMA2000 1х) | не менее 462,5...467,475 МГц |
• стандарт AMPS/DAMPS800(вариант MSK) | не менее 869...894 МГц |
• стандарт GSM900 | не менее 925...960 МГц |
• стандарт DSC/GSM1800, (DECT1800) | не менее 1805...1900 МГц |
• стандарт IMT-2000/UMTS (3G) | не менее 2010…2025 МГц не менее 2125…2170 МГц |
• стандарт Bluetooth, WiFi | не менее 2400…2483.5 МГц |
Максимальная выходная мощность на антенном разъеме: | |
• стандарт IMT-MC-450(CDMA2000 1х) | 33dBm (2W) |
• стандарт GSM900 | 33dBm (2W) |
• стандарт AMPS/DAMPS800(вариант MSK) | 33dBm (2W) |
• стандарт DSC/GSM1800 | 30dBm (1W) |
• стандарт IMT-2000/UMTS (3G) | 30dBm (1W) |
• стандарт Bluetooth, WiFi | 20dBm(0.5 W) |
Диапазон регулировки выходной мощности на антенном разъеме | не менее 13dB (20 раз) по каждому выходу плавно и независимо |
Эффективный радиус подавления | 3-50 метров в зависимости от мощности сигнала базовых станций в точке установки и типа используемых терминальных устройств |
Коэффициент усиления входящих в комплект поставки антенных устройств | около 0dBi с круговой диаграммой направленности |
Питание | однофазная сеть переменного тока с напряжением 85-264 В частотой 47...63 Гц. |
Мощность, потребляемая от сети 220V 50Hz | не более 25 Вт |
Габаритные размеры (без антенн) | не более 280x200x40 мм. |
Масса | не более 1,8 кг без антенн. |

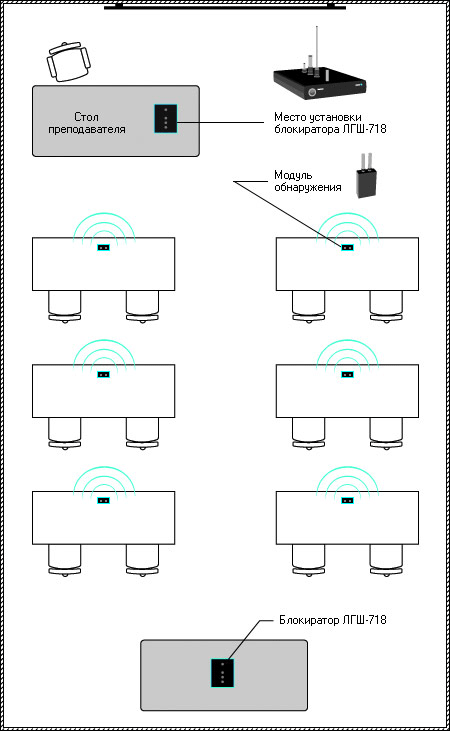

Схема размещения компонентов ЛГШ-720
Описание актуально на: 16.07.2012.
