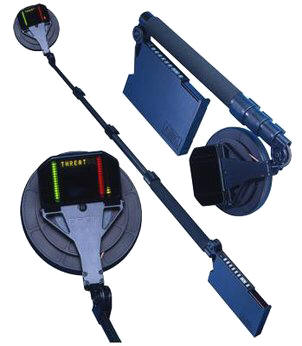

Локатор нелинейностей с анализом 2-й и 3-й гармоник "ORION HGO-4000 HIGH GAIN"

Новая модификация локатора нелинейностей ORION HGO-4000 обладая всеми возможностями что и модель NGE-4000, имеет повышенную чувствительность и мощность. Это позволяет использовать ORION HGO-4000 для выявления полупроводниковых компонентов на большей дальности в плотных материалах, таких как бетон.

Особенности:

• Мощности передатчика в два раза выше стандартного ORION
• Новая конструкция антенного блока улучшает эффективность передатчика и чувствительности приемника.
• Запатентованный алгоритм обработки сигнала DSP увеличивающий чувствительность.
• Широкий частотный диапазон: 800 - 1005 МГц
• Запатентованная функция непрерывного изменения частоты
• Малый вес, эргономичный дизайн, облегчающий эксплуатацию.
• Программное обеспечение, поставляемое в комплекте, позволяет осуществлять полное дистанционное управление, что позволят использовать ORION для антитеррористических мероприятий.

Технические характеристики:

Передатчик

Диапазон частот: 850 - 1005 МГц c шагом 200 Кгц. Мощность излучения: 30 мВт - минимум, 3 Вт - максимум. Контроль мощности: ручной и автоматический в диапазоне 30 dB. Мощность в импульсном режиме соответствует требованиям FCC.

Приемник

Диапазон частот: вторая гармоника (1700-2010 МГц), третья гармоника (2550 - 3015 МГц) Чувствительность: -133 dBm по обеим гармоникам. Регулировка чувствительности основана на увеличении циклов интеграции при цифровой обработке приемного сигнала в диапазоне от 6 до 18 dB.

Габариты:

Длина телескопической штанги: 40,6 - 129,5 см
Размеры кейса: 15,9 см х 37,8 см х 47,0 см
Вес с блоком питания: 1,5 кг
Вес комплекта: 5,2 кг

Дистанционное управление для Orion RCM-4000

Дистанционное управление RCM-4000 - новая опция, используемая для работы с локатором нелинейностей ORION. Используя RCM можно управлять ORION на расстоянии до 20 метров, позволяя находиться оператору на безопасном расстоянии. Работа с дистанционным управление абсолютна аналогична обычной процедуре работы с ORION,и не требует никакого дополнительного обучения.

Появление RCM-4000 для ORION - прямой результат требований наших клиентов использующих локатор нелинейностей для антитеррористических целей. RCM-4000 может применяться в разных областях. Большинство из них включают проверку упакованных предметов, подозрительных вещей, багажа или людей, на наличие электроники. Используя такой подход можно выявить наличие электронных схем, не применяя другую аппаратуру обнаружения, такую как рентгеновские комплексы. Более того, такое обследование может проводиться без приближения к подозрительному объекту. Вот некоторые примеры:

• Размещение ORION поверх подозрительного свертка, используя треногу.
• Размещение ORION на роботе, при этом оператор расположен в безопасном месте, для обследования подозрительного свертка.
• Размещение ORION поверх конвейера, по которому двигается почтовые отправления и осуществление постоянного мониторинга.
• Ситуации, при которых техника должна быть скрытой от глаз.
• Размещение ORION в кресле, мебели или в столе в конференц - зал

Особенности

Встроенный модуль питания ORC-4000 обеспечивает питание ORION используя стандартную никель-кадмиевую батарею 7В или внешний источник питания (9-24V). При подключенном внешнем источнике питания ORC способен поддерживать заряд батареи. Полная подзарядка достигается при помощи зарядника, поставляемого в комплекте вместе с ORION. В качестве аксессуара возможна поставка треножника (TRI-4000). Это устройство позволяет поддерживать ORION в фиксированном положении.

Управление

При использовании дистанционного управления, клавиатуры Orion и RCM-4000 всегда активны, активация клавиатуры дистанционного управления происходит автоматически, другими словами, обе клавиатуры будет автоматически контролировать работу ORION. Однако, существует режим "Dual Display" и "Single Display", который контролирует будет ли активирован один дисплей или оба. При выборе режима "Dual Display" дисплей ORIONа, так и дисплей модуля дистанционного управления всегда включены. При выборе режима "Single Display" активирован дисплей только того прибора, чья клавиатура используется, а клавиатура второго остается выключенной. На выключенном дисплее только периодически появляющаяся небольшая вспышка индицирует, что система активирована в режиме "Single Display", для того чтобы сохранять мощность батареи, некоторые пользователи предпочитают оставлять дисплей ORION темным в целях безопасности.

Спецификация:

- Размеры модуля: 106 мм х 190 мм
- Источник питания: стандартная батарея ORION или внешний источник постоянного тока 9-24 В, 1,5 А
- Длина кабеля: 20 метров - стандартный кабель.
- Аудио выход: 3,5 мм разъем для наушников
- Стандартная клавиатура и дисплей ORION

Описание актуально на: 28.05.2007.
