Прибор обнаружения средств негласного съема информации "OSCOR OSC-5000E (версия 5.0)"

Прибор обнаружения средств негласного съема информации OSC-5000 предназначен для контроля различных каналов утечки информации. Способен в ручном и автоматическом режимах производить поиск и локализацию широкого спектра средств несанкционированного съема информации, таких как радиомикрофоны, телефонные передатчики, передатчики по электросети и проводным линиям, лазерного съема. Микропроцессорное управление позволяет быстро производить анализ полученных в сеансе работы данных, хранить их в памяти прибора и протоколировать их на встроенном плоттере.

Новую версию прибора 5.0 от предшествующих версий отличает высокоскоростной USB-порт для соединения с ПК, более высокая скорость сканирования, дисплей с подсветкой, улучшенная функциональность, дополнителные режимы для выявления различных цифровых радиосигналов.

Возможности OSC-5000:

• 24 часовой автоматический и ручной контроль различных каналов утечки информации;
• Спектральный анализ диапазона от 10кГц до 3ГГц (до 21ГГц с конвертером MDC-2100);
• Сохранение в памяти прибора графических образов спектральных полос; их обработка и анализ.
• Анализ сигнала по типу модуляции;
• Быстрая локализация источника тревожного сигнала;
• Контроль телефонных линий и проводных коммуникаций напряжением до 250В;
• Анализ инфракрасного канала;
• Пассивный коррелятор акустических сигналов с программируемыми режимами, позволяющий бесшумно обнаруживать подслушивающие устройства;
• Предварительная загрузка параметров эфира (фона) и режим быстрого анализа;
• Возможность создания баз данных сигналов с сохранением их параметров (времени обнаружения, типа демодулятора, уровня тревоги);
• Программирование полос частот для обследования с различными режимами анализа;
• Анализ видеосигналов систем PAL/SECAM/NTSC;
• Удаленное управление прибором через модем;
• Акустический локатор OTL-5000, позволяющий определять расстояние до активных радиомикрофонов;
• Удобное функциональное меню, меняющееся в зависимости от режима работы;
• Ленточный плоттер, позволяющий быстро протоколировать результаты работы;
• Эргономичный дизайн и компактное размещение в прочном атташе-кейсе всего комплекта оборудования , включая комплект антенн и аксессуаров.

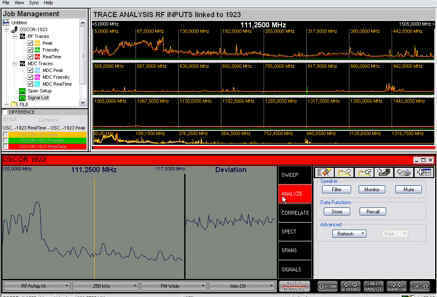

• Коммуникационное программное обеспечение ОРС-5000 поставляемое вместе с прибором, позволяет работать с OSCORом под управлением персонального компьютера;

Панель управления и антенны

1. ПИТАНИЕ / РЕЖИМ: Включает питание прибора и активизирует Автоматический режим работы.
2. ПРОГРАММНЫЙ КЛЮЧ: Устанавливаемый пользователем в разъём программный ключ облегчает введение новых версий.
3. ГРАФИЧЕСКИЙ ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ: Разрешение 128Х256 точек, имеет хорошую чёткость при солнечном освещении и регулируемую контрастность, встроенную подсветку.
4. УПРАВЛЕНИЕ СИГНАЛОМ ТРЕВОГИ: управляет звуковым сигналом тревоги.
5. УПРАВЛЕНИЕ ПЛОТТЕРОМ: вывод на графический ленточный принтер информации с дисплея или списка сигналов из памяти прибора.
6. АУДИО МОНИТОР: FILTER включает фильтр диапазона звуковых частот. EXT обеспечивает прослушивание фоновых сигналов через встроенный или внешний микрофон.
7. АУДИОАНАЛИЗ: CORR активирует акустический коррелятор для анализа сигнала. SPECT выводит на дисплей формы сигнала в масштабе реального времени (режим осциллоскопа).
8. ЗАПИСЬ/ВЫЗОВ: Запись и чтение из памяти прибора информации о сигналах и диапазонах развёртки.
9. РОТАТОР ПЛАВНОЙ НАСТРОЙКИ: Обеспечивает плавную перестройку частоты.
10. РАСШИРЕНИЕ / СУЖЕНИЕ: Расширяет или сужает отображаемый диапазон частот на дисплее прибора.
11. РАЗВЁРТКА / АНАЛИЗ: Позволяет мгновенно переходить от спектральной развертки к анализу и демодуляции сигналов.
12. ПОИСК / ПРЕДЕЛЫ: Переход для анализа к следующему сигналу.
13. ВВЕРХ / ВНИЗ: Переход вверх или вниз по частоте.
14. ВХОД ПИТАНИЯ: 115/230 В переменного тока 50/60 Гц, либо 12-18 В постоянного тока внешний вход.
15. КОНТРОЛЬ / RF ШНУРЫ: Соединяет основной блок прибора с антенной панелью; имеет съёмные соединители для специализированных RF-зондов и удлинителей.
16. ВЫХОД ДЛЯ ВИДЕО: Выход декодированного видеосигнала на внешний монитор.
17. КОММУНИКАЦИОННЫЙ ПОРТ: USB порт для подключения компьютерного интерфейса
18. ПОРТ РАСШИРЕНИЯ: Поддерживает работу триангуляционного акустического локатора OTL-5000 и конвертера СВЧ диапазона MDC-2100 (опция)
19. OEP-2100 модуль сопряжения для подключения MDC-2100 (опция)
20. ВЫХОД ДЛЯ МАГНИТОФОНА: Позволяет записывать аудио сигналы.
21. OIF - выход промежуточной частоты 10,7 МГц (опция)
22. ВНЕШНИЙ ДИНАМИК: Используется для подключения выносного динамика 8 Ом, 3 Вт.
23. РЕФЕРЕНТНЫЙ МИКРОФОН : Контролирует акустику помещения, служит для коррелятора источником опорного сигнала. Гнездо ввода EXT REF служит для подсоединения телефонной линии, внешнего микрофона или других источников звукового сигнала, которые коррелятор будет воспринимать как шаблонный сигнал для сравнения.
24. ГРОМКОСТЬ / ШУМОПОДАВЛЕНИЕ: Регулировка громкости и шумоподавления аудиовыхода при демодулировании принимаемых сигналов.
25. ВСТРОЕННЫЙ ДИНАМИК: для прослушивания сигналов и выдачи сигналов тревоги.
26. ПРИНТЕР: Печать графических ленточных диаграмм на термобумаге предоставляет возможность детального сравнительного анализа и ведения регистрационного журнала.

Антенная панель

Антенная панель включает набор антенн с автоматическим переключением в зависимости от рабочей частоты. Автоматическое переключение контролируется процессором прибора, в ручном режиме переключением управляет оператор.

1. АКТИВНАЯ АНТЕННА: штыревая антенна обеспечивает высокую чувствительность и покрывает диапазон частот 0.5-1500МГц.
2. ДИСКОКОНУСНАЯ АНТЕННА: рабочий диапазон 1500-3000МГц.
3. РАМОЧНАЯ АНТЕННА: Переносная рамочная активная антенна. WIDE MODE (Широкополосный Режим) покрывает диапазон 10-500кГц, NARROW (Узкополосный Режим) покрывает диапазон 35-45 кГц (может быть использован для обнаружения звукозаписывающих устройств).
4. ДЕТЕКТОР ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ: Обнаруживает ИК излучение с длинами волн 850-1050 нм и модуляцией от 15кГц до 5Мгц.
5. ИНДИКАТОР СОСТОЯНИЯ ПАНЕЛИ: Указывает выбранную антенну. AC VLF(не показана):
6. Шнур АС питания применяется для поиска передатчиков, использующих для передачи информации силовые линии. Обеспечивает проверку линий напряжением до 250 Вольт

Режимы работы

Новая версия 5.0 OSCOR сканирует диапазон 5 МГц - 1,5 ГГц менее чем за 4 секунды. Такое увеличение скорости сканирования существенным образом повышает эффективность обнаружения прибора при работе в ручном режиме за счет 5-кратного ускорения захвата и отображения данных спектра. Это ускоряет и повышает надежность обнаружения при использовании функциии отслеживания и захвата пиковых сигналов, которая чрезвычайно важна при обнаружении передатчиков с накоплением информации.

Режимы работы OSCOR обеспечивает работу как в ручном, так и в автоматическом режиме.

Обнаружение сигнала включает три этапа:

Sweep - режим панорамного анализа выбранного диапазона частот с определенным видом модуляции и полосой. Вы легко можете масштабировать выбранный спектральный диапазон, что позволяет выделить интересующие сигналы.

Режим Analise предоставляет возможность рассмотреть более детально спектральную форму выбранных вами в первом режиме сигналов, временные характеристики анализируемой Вами частоты. При этом можно изменять типы демодуляторов и ширину их полосы.

В режиме Correlation происходит сравнение (корреляция) принимаемого сигнала со звуковым шаблоном помещения, источником которого может служить обычная магнитола. В процессе анализа определяется уровень тревоги (от 1 до 5), позволяющий сделать вывод о том является ли анализируемая частота рабочей частотой радиопередатчика.

OSCORе реализовано нескольковариантов просмотра радиочастотного спектра в режиме панорамного анализа:

• Просмотр спектра в реальном времени - обеспечивает непрерывный просмотр принимаемых сигналов. Поступающая информация не сохраняется в памяти и используется только для отображения.
• Сохранение дружественного спектра - это изображение сохраняется в памяти OSCORа, для дальнейшего применения
• Просмотр спектра пиков сигналов - это изображение сохраняется в памяти OSCORа и постоянно обновляется в зависимости от спектра реального времени.
• Просмотр усредненного спектра - в этом режиме происходит усреднение информации из спектра реального времени. Изображение не сохраняется в памяти и полностью сбрасывается при обновлении экрана.
• Вычитание спектра частот - происходит вычитание двух спектров, полученных в любых из различных режимов, описанных выше, используется для сравнения дружественного спектра частот со спектром частот реального времени.

На рисунке представлены наложенные друг на друга сохраненные данные дружественного спектра и спектра пиковых сигналов в режиме инвертирования.

На этой спектральной картинке видны два враждебных сигнала (устройство со скачкообразной перестройкой частоты и передатчик сжатых сигналов), а также примеры новых изменяющихся сигналов.

На рисунках выше представлены данные, полученные OSCOR в течение 5 минут при анализе частотного диапазона 5 МГц - 1,5 ГГц.

OSCOR имеет встроенную функцию для идентификации передатчиков, маскирующихся в спектре мощных сигналов. Такие передатчики обычно используют узкую полосу частот для передачи и закрыты размытым спектром сигнала станции вещательного диапазона. В этом режиме OSCOR использует узкую полосу пропускания и интегрирование частот, что позволяет увидеть сигнал замаскированного передатчика на экране прибора.

Спецификация

ВЧ система:

• Приёмник: супергетеродинный с 3 синтезаторами.
• Частотный диапазон: 10kHz-3000МHz
• Чувствительность: 0.8мкВ в 15kHz полосе
• Детекторы: AM, WFM, NFM, SubC FM, SSB/CW, (дополнительно-широкополосный выход для видео).
• Ширина полосы: 250kHz, 15kHz, 6kHz.
• Аттенюаторы: 0,-20dB
• Динамический диапазон: 90dB
• Диапазон настройки поднесущей: 15kHz-250kHz

Типы антенн:

• сбалансированная рамочная 10kHz-500kHz.(узкая 35-45kHz),
• активная штыревая 500kHz-1500MHz,
• дискоконусная 1500MHz-3000MHz,
• инфракрасный детектор: 10kHz-5MHz; 850-1070 nM
• для анализа проводных линий: 10kHz-5MHz (сбалансированная через цепь электропитания).

Аудио система:

• Частотный диапазон: 50Hz-15kHz
• Фильтр речевого диапазона: 300Hz-3000Hz -18dB/октава
• Динамический диапазон AРУ: 60dB
• Выходная мощность: 3W @ 4 Oм
• Выход наушников: 0-2V rms @ 220 Oм
• Выход магнитофона: 50mV (с АРУ) @ 500 OHMS
• Сбалансированный вспомогательный вход: 0.5V @ 600 Oм
• Референтный аудио вход: 1mV-1V r @ 3.9K Oм
• Акустический коррелятор:20Hz-15kHz (частотно независимый)
• Сигнализация: трехуровневый программируемый тональный сигнал
• Наушники: 16 Oм

Система управления:

• Микропроцессор 8/16 bit ОЗУ 512К
• I/O порт: USB
• Ротатор c варьируемым коэффициентом пересчёта
• Программный ключ: 64К ПЗУ
• Дисплей: 128 на 256 сегментный графический жидкокристаллический дисплей с подсветкой
• Принтер: 192 точек/cтрока; графический на 2-дюймовой термочувствительной бумаге

Система питания:

• AC INPUT (Вход переменного тока): 105-130 / 210-260 VAC, 50-60Hz, 24W
• EXT DC INPUT(Внешний вход постоянного тока): 12-18 VDS, 1 AMP max
• Встроенная батарея: 12.6V, 2.2Ah, 3 часа работы на один заряд
• Размеры и вес: Размер: 47x14.5x15.9 см Вес: 12.7 кг.

Аксессуары

1. Наушники, используются для повышения качества прослушивания сигнала и маскировки при работе.
2. Коммутационный шнур 1.22м с 3.5мм разъемами Используется при работе с телефонным адаптером (phone coupler) или выходом магнитофона для подачи сигнала на вход EXT REF.
3. Удлинитель 3.66м с 3.5 мм разъемами Используется в качестве удлинителя для наушников при осуществлении контроля. Удлинитель позволяет также, использовать Рамочную Антенну отдельно от антенной панели. Расположенная в отдалении на столе, подоконнике или стуле, антенна может быть использована для обнаружения магнитофонов.
4. RF-удлинитель 3.66м с BNC-соединителями Кабель с BNC-разъемами является хорошим дополнением к удлинителю для наушников, служит для подключения Зонда-локатора (Locator Probe), используемого для локализации обнаруженного устройства слежения.
5. Зонд-локатор (Locator Probe) Предназначен для локализации источника сигнала подслушивающего устройства. При подключении зонда OSCOR генерирует звуковой тон пропорциональный напряженности электромагнитного поля, тем большей частоты, чем меньше расстояние до источника сигнала. Выдвижная телескопическая антенна и управляемая регулировка чувствительности позволяют с высокой точностью локализировать местоположение подслушивающего устройства
6. VLF-адаптер, используется для поиска жучков, которые передают информацию по силовым линиям переменного тока. Посредством VLF-адаптера, можно подключать шнур АС питания переменного тока OSCORа к любой проводке или кабелю, подозрительных на наличие токовых передатчиков.
7. Адаптер проводных линий (BAC-5000) Обеспечивает сбалансированное по нагрузке и изолированное подключение для проверки телефонных линий, каналов связи, слаботочной проводки и кабелей. Phone coupler и соединительный коммутационный шнур позволяют напрямую прослушивать аудиосигнал линии, или подать его через референтный вход на коррелятор для использования в качестве шаблонного сигнала. Любая вызывающая подозрения проводка может проверяется на наличие микрофонов посредством наблюдения через референтный канал системы и прослушивания через наушники.

Дополнительные принадлежности OSC-5000. Позиции отмеченные " * " входят в комплектацию Deluxe.

1. Компьютерный интерфейс (OPC-5000) Используется для подключения компьютера или модема, позволяет сохранять, обрабатывать и использовать в дальнейшем базы данных сигналов OSCORа. Позволяет полностью управлять работой OSCORа с компьютера. Создавать отчеты и диаграммы.
2. Микроволновой конвертер MDC-2100 расширяет диапазон частот анализа OSCORа до 21 ГГц. Конвертер преобразует высокочастотный диапазон в рабочий диапазон спектрального анализа OSCORа. Т.к. микроволновые сигналы распространяются направленно, MDC-2100 имеет активную направленную антенну. Работа MDC-2100 совместима с работой ОРС и OTL. MDC-2100 работает в режимах Развертки, Анализа и Корреляции. MDC-2100 поставляется со штативом для удобства установки и позиционирования.
3. *Триангуляционный локатор ( OTL-5000) Используется для локализации месторасположения обнаруженных подслушивающих устройств. Не требует доработки прибора для установки (совместим с программными версиями ключа 2.0 и выше).
4. * Опция анализа видеосигналов (OVM-5000) Используется для просмотра перехваченного видеосигнала от скрытых видеокамер, в стандарте РАL, SECAM, NTSC c использованием монитора размещенного в отсеке для дополнительных аксессуаров.
5. *Шнур для внешнего видеоустройства (OVP-5000) Используется для подключения внешнего видеомонитора или видеомагнитофона через разъем стандарта RCA.
6. *Диктофон и соединительный кабель (OAR-5000) Микрокассетный диктофон с соединительным кабелем, используется для записи аудио сигналов, управляется функцией TAPE . Выход промежуточной частоты (OIF-5000) Выход промежуточной частоты 10,7 Мгц для более детального анализа сигнала. Требует аппаратных доработок для установки.
7. *Шнур для зонда-локатора (LPE-5000) BNC кабель, аналогичен локаторному кабелю, стыкуется с ним. Обеспечивает более широкую зону обследования с помощью локаторного зонда.
8. *Миниатюрный микрофон (MIC-5000) Используется как выносной микрофон.
9. *Универсальный кабель (МРС-5000) Удлинительный кабель с разъемами 3,5 мм, может использоваться с выносной рамочной антенной, телефонным адаптером и выносным микрофоном.
10. *Телефонный адаптер (MPA-700) Используется для обследования телефонных линий. Может использоваться на 2,4,6,8 проводных телефонных системах. Позволяет быстро получить доступ к проводам.
11. *Адаптер прикуривателя Используется для подключения питания от бортовой сети автомобиля, через вход постоянного тока OSCORа.

Описание актуально на: 07.06.2005.
