Хорев Анатолий Анатольевич,
доктор технических наук, профессор
Московский государственный институт электронной техники
(технический университет)
Технические каналы утечки акустической (речевой) информации
В статье приведена классификация технических каналов утечки акустической (речевой) информации. Рассмотрены способы и средства перехвата информации по прямым акустическим (воздушным), акустовибрационным (вибрационным), акустооптическим (лазерным), акустоэлектрическим и акустоэлектромагнитным (параметрическим) техническим каналам утечки информации.
Под акустической информацией обычно понимается информация, носителями которой являются акустические сигналы. В том случае, если источником информации является человеческая речь, акустическая информация называется речевой.
Первичными источниками акустических сигналов являются механические колебательные системы, например, органы речи человека, а вторичными - преобразователи различного типа, например, громкоговорители.
В соответствии с [5], под утечкой информации по техническому каналу понимается неконтролируемое распространение информации от носителя защищаемой информации через физическую среду до технического средства, осуществляющего перехват информации.
В зависимости от физической природы возникновения информационных сигналов, среды их распространения технические каналы утечки акустической (речевой) информации можно разделить на прямые акустические (воздушные), акустовибрационные (вибрационные), акустооптические (лазерные), акустоэлектрические и акустоэлек-тромагнитные (параметрические) [7].
Способы перехвата акустической (речевой) информации из выделенных помещений представлены на рис. 1.
Рис. 1. Классификация способов перехвата акустической (речевой) информации
Рис.2. Схема прямого акустического канала перехвата
акустической (речевой) информации

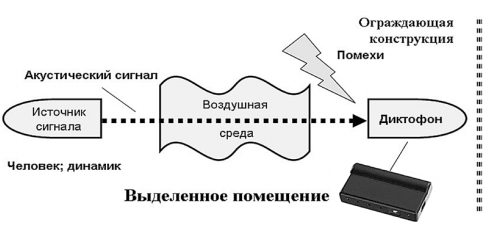

Рис. 3. Схема канала перехвата речевой информации
с использованием цифровых диктофонов
Рис. 4. Схема канала перехвата речевой информации
с использованием проводной микрофонной системы
В прямых акустических (воздушных) технических каналах утечки информации средой распространения акустических сигналов является воздух (рис. 2). В качестве датчиков средств разведки используются высокочувствительные микрофоны, преобразующие акустический сигнал в электрический.
В аппаратуре акустической разведки используются микрофоны различных типов с чувствительностью 30 - 60 мВ/Па, обеспечивающие регистрацию речи средней громкости на удалении до 7 -10 м от её источника. При этом частотный диапазон составляет в основном от 50 - 100 Гц до 5 - 20 кГц.
Перехват акустической (речевой) информации из выделенных помещений по данному каналу может осуществляться:
- с использованием портативных устройств звукозаписи (диктофонов), скрытно установленных в выделенном помещении;
- с использованием электронных устройств перехвата информации (закладных устройств) с датчиками микрофонного типа (преобразователями акустических сигналов, распространяющихся в воздушной среде), скрытно установленных в выделенном помещении, с передачей информации по радиоканалу, оптическому каналу, электросети 220 В, телефонной линии, соединительным линиям ВТСС и специально проложенным кабелям;
- с использованием направленных микрофонов, размещённых в близлежащих строениях и транспортных средствах, находящихся за границей контролируемой зоны;
- без применения технических средств (из-за недостаточной звукоизоляции ограждающих конструкций выделенных помещений и их инженерно-технических систем) посторонними лицами (посетителями, техническим персоналом) при их нахождении в коридорах и смежных помещениях (непреднамеренное прослушивание).
Использование тех или иных средств акустической разведки определяется возможностью доступа в контролируемое помещение посторонних лиц.
Если посторонние лица не имеют постоянного доступа в выделенное помещение, но имеется возможность его регулярного кратковременного посещения под различными предлогами (например, для проверки системы освещения, кондиционирования или уборки помещения), то для перехвата речевой информации могут использоваться портативные устройства звукозаписи (в основном цифровые диктофоны), которые скрытно устанавливаются в интерьерах помещений, как правило, непосредственно перед проведением закрытого мероприятия (рис. 3). После окончания мероприятия диктофон из помещения изымается. Такие устройства также могут камуфлироваться под предметы повседневного обихода, например, книги, письменные приборы, пачки сигарет и т.д.
В настоящее время зарубежными и отечественными фирмами выпускается огромное количество портативных цифровых диктофонов, которые очень легко спрятать практически в любом помещении. Цифровые диктофоны могут быть встроены в авторучку, наручные часы и т.п.
Недостатком способа перехвата речевой информации с использованием портативных диктофонов является необходимость повторного проникновения в выделенное помещение с целью изъятия диктофона для прослушивания записанных разговоров. Такого недостатка лишены электронные устройства перехвата информации (закладные устройства).
Под закладными устройствами обычно понимают портативные устройства съёма информации, скрытно внедряемые (закладываемые) в выделенные помещения, в том числе в ограждающие конструкции, оборудование, предметы интерьера, а также в технические средства и системы обработки информации, вспомогательные технические средства и системы [1].
Перехватываемая акустическими закладками информация может передаваться на приёмные пункты по радио- и оптическому каналам, специально проложенным линиям, электросети переменного тока, телефонным линиям и т.д.
В том случае, если имеется постоянный неконтролируемый доступ в выделенное помещение, в нём заранее могут быть установлены миниатюрные микрофоны, соединительные линии которых выводятся в специальные помещения, где устанавливается регистрирующая или передающая аппаратура. Причём длина соединительного кабеля может достигать 10 км. Такие системы перехвата акустической информации часто называют проводными микрофонными системами (рис. 4).
Рис. 5. Схема канала перехвата речевой информации
с использованием закладных устройств с передачей
информации по электросети напряжением 220 В
Рис. 6. Схема канала перехвата речевой информации
с использованием закладных устройств с передачей
информации по телефонной линии на высокой частоте
Рис. 7. Схема канала перехвата речевой информации
с использованием устройств типа «телефонного уха»
с передачей информации по телефонной линии на низкой частоте
Рис. 8. Схема канала перехвата речевой информации
с использованием закладных устройств
с передачей информации по радиоканалу
Чтобы микрофоны не были обнаружены, они выпускаются в сверхминиатюрном исполнении (диаметр менее 2,5 мм) и камуфлируются под предметы интерьера помещений. Современные технологии позволяют изготавливать субминиатюрные микрофоны, которые легко установить в оконной раме или в раме картины.
Для повышения качества перехваченных разговоров микрофоны устанавливаются вблизи мест возможного ведения разговоров, например, стола в комнате для ведения переговоров.
Регистрирующая или передающая аппаратура устанавливается, как правило, в местах, доступ в которые затруднён. В качестве регистрирующей аппаратуры обычно используются цифровые магнитофоны с длительным временем непрерывной записи (от 60 до 300 ч и более).
Для повышения качества и обеспечения возможности коррекции записанного разговора используются стереомагнитофоны и эквалайзеры.
При использовании стереомагнитофонов появляется возможность за счёт стереоэффекта дифференцировать и отделять от информативной разговорной речи такие помехи, как шумы бытовых приборов, внешние уличные шумы и т.д.
Эквалайзеры представляют собой специальные устройства с набором различных фильтров: верхних и нижних частот, полосовых, октавных, чебышевских и других. Эти фильтры включаются по определённой программе в зависимости от характера искажений сигнала и помех.
Наряду с эквалайзерами для повышения разборчивости речи используются специальные программно-аппаратные комплексы шумоочистки, позволяющие устранять шумы и искажения. При этом устраняются следующие типы искажений: шумы транспортных средств, сетевые наводки, типовые помехи телефонной сети и радиоканалов, плавная музыка, шумы бытовой техники (вентилятора, пылесоса, холодильника и т.п.), широкополосные и медленно меняющиеся шумы, компенсация неравномерности АЧХ диктофона и т.п.
Помещения оборудуются системой прослушивания микрофонного типа в основном при строительстве или реконструкции объекта.
Закладные устройства, использующие для передачи информации линии электропитания силовой сети напряжением 220 В (рис. 5), часто называют сетевыми закладками. Они могут быть установлены в электрические розетки, удлинители, бытовую аппаратуру, питающуюся от сети переменного тока, или непосредственно в силовую линию. Для приёма информации, передаваемой сетевыми закладками, используются специальные приёмники, подключаемые к силовой сети в пределах здания (силовой подстанции).
Принцип работы сетевой закладки мало чем отличается от принципа работы обычного радиопередатчика, у которого в качестве антенны используется силовой провод. Для передачи в основном используют частоты от 40 до 600 кГц (в ряде случаев могут использоваться частоты до 5 - 10 МГц).
С использованием сетевых закладок возможна передача информации на расстояния до 300 - 500 м в пределах одного или нескольких зданий, питающихся от одной низковольтной шины трансформаторной подстанции.
Кроме сети электропитания для передачи информации широко используются телефонные линии связи. Передача информации может осуществляться как на высокой, так и на низкой частотах.
При передаче информации по телефонной линии на высокой частоте (рис. 6) дальность передачи информации значительно выше, чем при передаче по сети 220 В, и может составлять несколько километров.
Наибольшее распространение среди закладных устройств, передающих информацию по телефонной линии, нашли устройства типа «телефонного уха» [7, 16], приём информации с которых может осуществляться с обычного или сотового телефона (рис. 7). Данное устройство включает в себя контроллер состояния телефонной линии, дешифратор, электронный коммутатор, микрофонный усилитель и непосредственно микрофон, устанавливаемый в контролируемом помещении. Устройство включается в разрыв телефонной линии, соединённой с «телефоном-наблюдателем».
После набора номера «телефона-наблюдателя» абонент транслирует в линию специальный кодированный тональный (звуковой) сигнал, вырабатываемый небольшим по размерам кодовым устройством («бипером»). В момент передачи сигнала «бипер» подносится к телефонной трубке.
Рис. 9. Схема канала перехвата речевой информации
с использованием полуактивного закладного устройства
с передачей информации по радиоканалу
Рис. 10. Схема канала перехвата речевой информации
с использованием закладных устройств с передачей информации
по оптическому каналу в инфракрасном диапазоне длин волн (ИК-закладки)
Рис. 11. Схема канала перехвата речевой информации
с использованием направленного микрофона
Рис. 12. Схема канала перехвата речевой информации
с использованием электронных стетоскопов
(акустовибрационный канал утечки)
Контроллер телефонной линии закладки подавляет два - три сигнала вызова, что обеспечивает скрытность работы устройства, и подаёт кодированный сигнал на дешифратор, где осуществляется его сравнение с эталонным, заранее введённым в память закладки. При совпадении передаваемого и эталонного сигналов контроллер телефонной линии закладки шунтирует линию сопротивлением 600 Ом (при этом АТС переключает «телефон-наблюдатель» на приём-передачу информации), а электронный коммутатор подключает к линии микрофон, что обеспечивает звонящему абоненту возможность прослушивания разговоров, ведущихся в помещении, где он установлен. К одному устройству контроля могут подключаться более пяти микрофонов.
Дальность передачи при использовании такой закладки практически не ограничена, так как вызов можно осуществлять по международным каналам телефонной связи. Выключение устройства происходит автоматически, когда подслушивающее лицо прерывает связь или при поднятии трубки на «телефоне-наблюдателе». Питание устройства осуществляется от телефонной линии, поэтому срок службы такой закладки практически не ограничен.
Роль закладного устройства типа «телефонного уха» может выполнять и обычный телефон с автоматическим определением номера (АОН), имеющий встроенный микрофон.
Аналогично в качестве «телефонного уха» можно использовать и телефоны сотовой связи.
Акустические закладки, передающие информацию по радиоканалу, представляют собой специальные миниатюрные радиопередатчики и часто называются радиозакладками (рис. 8).
Для передачи информации используются VHF (метровый), UHF (дециметровый) и GHz (ГГц) диапазоны длин волн. Наиболее часто используются диапазоны частот: 130 - 174 МГц; 350 - 460 МГц; 850 - 950 МГц, 1,1 - 1,3 ГГц, 1,8 - 1,9 ГГц и 2,4 ГГц. Однако не исключено использование и других поддиапазонов, например, 10 ГГц [9 - 15, 20, 25].
Приём передаваемой информации осуществляется на специальные приёмные устройства со встроенными цифровыми диктофонами.
Дальность передачи информации в основном зависит от мощности передатчика, вида используемых сигналов и условий размещения приёмного устройства. При мощности излучения передатчика 3 - 10 мВт дальность передачи информации составляет от 100 до 400 м. При использовании закладных устройств, построенных на основе средств сотовой связи, дальность передачи информации не ограничена.
Акустические радиозакладки могут быть построены по принципу классического передающего устройства, включающего как задающий генератор, так и модулятор. А могут быть построены по схеме полуактивного устройства типа «аудиотранспондера» или эндовибратора, в которых роль сигнала задающего генератора выполняет внешнее излучение (рис. 9).
Закладные устройства типа эндови-братора состоят из переизлучающей антенны, нагруженной на резонансную систему с изменяющимися под воздействием акустических колебаний параметрами (резонансный контур с нелинейными элементами или объёмный резонатор). Резонансная система настраивается на частоту облучающего сигнала [8, 21].
Эндовибратор выполняет роль вторичного излучателя. Уровень переизлучённого сигнала прямо пропорционален эффективной площади рассеяния эндовибратора, которая зависит от его электрических свойств, геометрических размеров и ориентации в пространстве. Периодическое изменение какого-либо из этих параметров под воздействием акустических колебаний приводит к амплитудной или фазовой модуляции отражённого сигнала.
Таким образом, при облучении высокочастотным гармоническим сигналом эндо-вибратора, в последнем при взаимодействии облучающего электромагнитного поля с антенной происходит образование вторичных радиоволн, то есть происходит переизлучение (вторичное излучение) сигнала. Изменение параметров резонансной системы или объёмного резонатора под воздействием акустического речевого сигнала вызывает изменение отражающих свойств антенны, что приводит к модуляции отражённого радиосигнала.
В эндовибраторах на основе объёмных резонаторов или резонансных линий роль микрофона (приёмника акустических колебаний) и модулятора выполняет подвижная диафрагма.
В качестве диафрагмы может использоваться тонкая металлическая мембрана или тонкий слой электропроводящей жидкости на дне резонатора. Изменение отражающих свойств антенны, подключённой к резонатору, происходит за счёт изменения добротности или резонансной частоты резонатора, вызванного перемещением диафрагмы под воздействием акустических колебаний.
Рис. 13. Схема канала перехвата речевой информации
с использованием радиостетоскопов
(акустовибрационный канал утечки)
Рис. 14. Схема канала перехвата речевой информации
с использованием лазерной акустической системы разведки
(акустооптический (лазерный) канал утечки)
Рис. 15. Схема пассивного акустоэлектрического канала
утечки речевой информации
Рис. 16. Схема канала перехвата речевой информации
методом «высокочастотного навязывания»
(акустоэлектрический активный канал
утечки речевой информации)
В эндовибраторах на основе резонансных контуров роль микрофона (приёмника акустических колебаний) и модулятора выполняет нелинейный элемент, например, нелинейный резистор (угольный микрофон) или нелинейная ёмкость (конденсаторный микрофон). При воздействии акустических колебаний на нелинейный элемент происходит изменение добротности или резонансной частоты колебательного контура, а как следствие - изменение отражающих свойств антенны, которая на него нагружена.
В качестве антенны могут использоваться четвертьволновый или полуволновый вибраторы.
Один из первых эндовибраторов был встроен в герб США, изготовленный из ценных пород дерева, который был подарен послу США в СССР в 1945 году [4, 6].
Основой устройства являлся цилиндрический объёмный резонатор, на дно которого был налит небольшой слой масла. В верхней части цилиндра имелось отверстие диаметром 19 мм, через которое внутренний объём резонатора сообщался с воздухом контролируемого помещения. Верхняя часть была сделана из пластмассы и являлась радиопрозрачной для ультракоротких волн, но препятствием для акустических волн. В указанное отверстие была вставлена металлическая втулка, снабжённая четвертьволновым вибратором, настроенным на частоту 330 МГц. При этом собственный четвертьволновый вибратор внутри резонатора создавал внешнее поле переизлучения. При возникновении акустических колебаний (ведении разговоров вблизи резонатора) на поверхности масла появлялись микроволны (микроколебания), вызывавшие изменения добротности и резонансной частоты резонатора.
При облучении резонатора мощным источником излучения на частоте 330 МГц внутренний вибратор начинал переизлучать этот сигнал. А так как резонансная частота резонатора изменялась по закону изменения акустического (речевого) сигнала, переизлучаемый сигнал модулировался по амплитуде и фазе информационным (акустическим) сигналом.
Эндовибраторы не содержат элементов питания и полупроводниковых элементов, что значительно затрудняет их обнаружение, но малая величина изменения резонансной частоты или добротности резонатора (резонансного контура) ограничивает коэффициент модуляции отражённого сигнала и требует для обеспечения необходимой дальности перехвата акустической информации использования значительной облучающей мощности.
Закладные устройства типа аудио-транспондера позволяют получить больший коэффициент модуляции, чем в эндовибрато-рах, за счёт изменения параметров резонансного контура электронным способом. В отличие от эндовибратора в их состав входит микрофон и усилитель низкой (звуковой) частоты (УНЧ), сигнал которого подаётся на нелинейный элемент резонансного контура, например, варикап. Под действием сигнала с выхода УНЧ изменяется резонансная частота колебательного контура, на который нагружена антенна, и, следовательно, осуществляется амплитудная модуляция переотражённого сигнала [8, 17, 21].
Более сложные схемы аудиотранспон-деров позволяют помимо увеличения коэффициента модуляции усиливать отражённые высокочастотные колебания (ретрансляторы), изменять частоту несущей отражённого сигнала (конверторы), использовать другие более сложные виды модуляции (например, частотную, однополосную и т.п.).
По сути, аудиотранспондеры представляют собой управляемые внешним сигналом устройства, передающие информацию по радиоканалу, но в которых отсутствует задающий генератор. То есть такая закладка начинает работать только при облучении её мощным гармоническим высокочастотным зондирующим (опорным) сигналом.
Время работы аудиотранспондеров составляет несколько месяцев, так как потребляемый ток как в дежурном, так и рабочем режимах незначителен.
Недостатком радиозакладок является возможность обнаружения их радиоизлучений специальными приёмными устройствами и комплексами радиоконтроля. С целью устранения этого недостатка разработаны закладные устройства, передающие информацию по оптическому каналу в инфракрасном, невидимом глазу диапазоне (0,8 - 1,1 мкм) [10, 13, 16]. Такие закладки иногда называют «инфракрасными» или ИК-закладками (рис.10). Инфракрасный передатчик преобразует акустические колебания в световые, используя при этом широтно-импульсную модуляцию. Для приёма информации, передаваемой такими закладками, используются приёмники оптического излучения. Дальность передачи информации составляет до 500 - 800 м [21].
Рис. 17. Схема акустоэлектромагнитного пассивного канала утечки речевой информации
Рис. 18. Схема акустоэлектромагнитного активного канала утечки речевой информации
Способы внедрения закладных устройств в выделенные помещения во многом зависят от режима доступа в них.
В случае, если окна (форточки) в выделенном помещении открыты, возможно прослушивание разговоров в этом помещении с использованием направленных микрофонов, расположенных за пределами контролируемой зоны (рис. 11).
Разведка может вестись из соседних зданий или автомашин, находящихся на автостоянках, прилегающих к зданию.
В основном используются три вида направленных микрофонов: параболические (рефлекторные), трубчатые («микрофон-труба») и микрофонные решётки.
С использованием направленных микрофонов возможен перехват речевой информации из выделенных помещений при наличии открытых оконных проёмов (форточек или фрамуг) в условиях города (на фоне транспортных шумов) на расстояниях до 50 - 100 м. За городом при оптимальных условиях дальность разведки может составлять до 100 - 150 м днём и до 500 м в ночное время. Частотный диапазон направленных микрофонов составляет от 30 - 500 Гц до 12 - 20 кГц [10, 11, 16, 22].
В акустовибрационных (вибрационных) технических каналах утечки информации акустические сигналы, возникающие при ведении разговоров в выделенном помещении, при воздействии на строительные конструкции (стены, потолки, полы, двери, оконные рамы и т.п.) и инженерно-технические коммуникации (трубы водоснабжения, отопления, канализации, воздуховоды и т.п.), вызывают в них упругие (вибрационные) колебания, которые и регистрируются датчиками средств разведки.
Для перехвата речевой информации по виброакустическим каналам в качестве средств акустической разведки используются электронные стетоскопы (рис. 12) и закладные устройства с датчиками контактного типа (рис. 13). Наиболее часто информация с таких закладных устройств передаётся по радиоканалу, поэтому их называют радиостетоскопами.
В качестве датчиков электронных стетоскопов используются контактные микрофоны (вибропребразователи), чувствительность которых составляет 50 - 100 мкВ/Па, что даёт возможность прослушивать разговоры и улавливать слабые звуковые колебания (шорохи, тиканье часов и т.д.) через бетонные и кирпичные стены толщиной до 100 см, а также двери, оконные рамы и инженерные коммуникации.
Электронные стетоскопы и закладные устройства с датчиками контактного типа позволяют перехватывать речевую информацию без физического доступа «агентов» в выделенные помещения.
Электронные стетоскопы, как правило, устанавливаются в служебных и технических помещениях, смежных с выделенным помещением. При этом их датчики располагаются непосредственно на поверхностях стен, на перегородках, трубах систем отопления и водоснабжения.
Радиостетоскопы ввиду своей миниатюрности устанавливаются в малозаметных местах на наружных поверхностях зданий, на оконных проёмах и рамах, за дверными проёмами, на перегородках, трубах систем отопления и водоснабжения, коробах воздуховодов вентиляционных и других систем.
Возможности по перехвату информации будут во многом определяться затуханием информационного сигнала в ограждающих конструкциях и уровнем внешних шумов в месте установки контактного микрофона.
Акустооптический (лазерный) технический канал утечки информации образуется при облучении лазерным лучом вибрирующих в акустическом поле, возникающем при ведении разговоров, тонких отражающих поверхностей (стекол окон, картин, зеркал и т.д.). Отражённое лазерное излучение (диффузное или зеркальное) модулируется по амплитуде и фазе (по закону вибрации поверхности) и принимается приёмником оптического (лазерного) излучения, при демодуляции которого выделяется речевая информация (рис.14). Причём лазер и приёмник оптического излучения могут быть установлены в одном или разных местах (помещениях).
Для перехвата речевой информации по данному каналу используются сложные лазерные акустические системы разведки (ЛАСР), иногда называемые «лазерными микрофонами».
Лазерная акустическая система разведки состоит из источника когерентного излучения (лазера) и приёмника оптического излучения, оснащённого фокусирующей оптикой. Для обеспечения высокой механической устойчивости передатчика и приёмника, что крайне необходимо для нормальной работы системы, последние устанавливаются на треножных штативах. Передатчик и приёмник переносятся в обычном портфеле-дипломате. Как правило, в таких системах используются лазеры, работающие в невидимом глазу ближнем инфракрасном (ИК) диапазоне длин волн (0,8 - 3,5 мкм) [3, 18, 19, 21].
Принцип действия лазерного микрофона заключается в следующем. Передатчик осуществляет облучение наружного оконного стекла узким лазерным лучом. Приёмник принимает рассеянное отражённое излучение, модулированное по амплитуде и фазе по закону изменения акустического (речевого) сигнала, возникающего при ведении разговоров в контролируемом помещении. Принятый сигнал детектируется, усиливается и прослушивается на головных телефонах или записывается на магнитофон. Для улучшения разборчивости речи в приёмнике используется специальное шумоподавляющее устройство.
Для наведения лазерного луча на цель совместно с передатчиком и приёмником используются специальные устройства - визиры.
Данные системы наиболее эффективны для прослушивания разговоров в помещениях небольшого размера, которые по своим акустическим характеристикам близки к объёмному резонатору, когда все двери и окна помещения достаточно хорошо герметизированы. Эффективны они и для подслушивания разговоров, ведущихся в салонах автомашин.
Современные ЛАСР позволяют «снимать» информацию не только с наружных, но и с внутренних оконных стекол, зеркал, стеклянных дверей и других предметов.
С целью повышения дальности разведки в оконном стекле могут устанавливаться специальные отражатели (триппель-призмы). Особенностью триппель-призм является их способность отражать монохроматическое оптическое излучение в направлении его источника независимо от их взаимного расположения. Размеры триппель-призмы могут быть очень маленькие (менее 50 мкм), поэтому их довольно трудно обнаружить.
Лазерные акустические системы разведки имеют дальность действия при приёме диффузно отражённого излучения до 50 - 100 м, при приёме прямого отражённого луча - до 200 - 300 м, а при установке на оконных стеклах триппель-призм - более 500 м [11, 23, 24].
Акустоэлектрические технические каналы утечки информации возникают вследствие преобразования информативного сигнала из акустического в электрический за счёт «микрофонного» эффекта в электрических элементах вспомогательных технических средств и систем (ВТСС).
Некоторые элементы ВТСС, в том числе трансформаторы, катушки индуктивности, электромагниты вторичных электрочасов, звонков телефонных аппаратов, дроссели ламп дневного света, электрореле и т. п., обладают свойством изменять свои параметры (ёмкость, индуктивность, сопротивление) под действием акустического поля, создаваемого источником акустических колебаний. Изменение параметров приводит либо к появлению на данных элементах электродвижущей силы (U), изменяющейся по закону воздействующего информационного акустического поля, либо к модуляции токов, протекающих по этим элементам, информативным сигналом. Например, акустическое поле, воздействуя на якорь электромагнита вызывного телефонного звонка, приводит к его колебанию. В результате чего изменяется магнитный поток сердечника электромагнита. Изменение этого потока вызывает появление электродвижущей силы (ЭДС) самоиндукции в катушке звонка, изменяющейся по закону изменения акустического поля.
ВТСС, кроме указанных элементов, могут содержать непосредственно электроакустические преобразователи. К таким ВТСС относятся некоторые датчики пожарной сигнализации, громкоговорители ретрансляционной сети и т.д. Эффект электроакустического преобразования акустических колебаний в электрические часто называют «микрофонным эффектом». Причём из ВТСС, обладающих «микрофонным эффектом», наибольшую чувствительность к акустическому полю имеют абонентские громкоговорители и некоторые датчики пожарной сигнализации.
Перехват акустических колебаний в данном канале утечки информации осуществляется путём непосредственного (гальванического) подключения к соединительным линиям ВТСС, обладающим «микрофонным эффектом», специальных высокочувствительных низкочастотных усилителей (пассивный акустоэлектрический канал). Например, подключая такие усилители к соединительным линиям телефонных аппаратов с электромеханическими вызывными звонками можно прослушивать разговоры, ведущиеся в помещениях, где установлены эти аппараты. Но вследствие незначительного уровня наведённой ЭДС дальность перехвата речевой информации, как правило, не превышает нескольких десятков метров.
Активный акустоэлектрический технический канал утечки информации образуется путём несанкционированного контактного введения токов высокой частоты от соответствующего генератора в линии (цепи), имеющие функциональные связи с нелинейными или параметрическими элементами ВТСС, на которых происходит модуляция высокочастотного сигнала информационным. Информативный сигнал в данных элементах ВТСС появляется вследствие электроакустического преобразования акустических сигналов в электрические. В силу того, что нелинейные или параметрические элементы ВТСС для высокочастотного сигнала, как правило, представляют собой несогласованную нагрузку, промоду-лированный высокочастотный сигнал будет отражаться от неё и распространяться в обратном направлении по линии или излучаться. Для приёма излучённых или отражённых высокочастотных сигналов используют специальные приёмники с достаточно высокой чувствительностью [2].
Такой метод перехвата информации часто называется методом «высокочастотного навязывания».
Аппаратура «высокочастотного навязывания» может подключаться к соединительной линии ВТСС на удалении до нескольких сот метров от контролируемого помещения.
Акустоэлектрический канал утечки информации в основном используется для перехвата разговоров, ведущихся в помещении, путём подключения к линии телефонного аппарата, установленного в контролируемом помещении, специальных низкочастотных усилителей (рис. 15) или аппаратуры «высокочастотного навязывания» (рис. 16).
Акустоэлектромагнитные (параметрические) технические каналы утечки информации можно разделить на пассивные и активные.
Образование пассивного акустоэлектро-магнитного канала утечки информации связано с наличием в составе некоторых ВТСС высокочастотных генераторов. В результате воздействия акустического поля меняется давление на все элементы высокочастотных генераторов ВТСС. При этом изменяется (незначительно) взаимное расположение элементов схем, проводов в катушках индуктивности, дросселей и т.п., что может привести к изменениям параметров высокочастотного сигнала, например, к модуляции его информационным сигналом. Поэтому этот канал утечки информации часто называется параметрическим. Это обусловлено тем, что незначительное изменение взаимного расположения, например, проводов в катушках индуктивности (межвиткового расстояния) приводит к изменению их индуктивности, а следовательно, к изменению частоты излучения генератора, то есть к частотной модуляции сигнала. Или воздействие акустического поля на конденсаторы приводит к изменению расстояния между пластинами и, следовательно, к изменению его ёмкости, что, в свою очередь, также приводит к частотной модуляции высокочастотного сигнала генератора. Наиболее часто наблюдается паразитная модуляция информативным сигналом излучений гетеродинов радиоприёмных и телевизионных устройств, находящихся в выделенных помещениях и имеющих конденсаторы переменной ёмкости с воздушным диэлектриком в колебательных контурах гетеродинов.
Радиоизлучения, модулированные информативным сигналом, возникающие при работе различных генераторов, входящих в состав технических средств, или при наличии паразитной генерации в узлах (элементах) технических средств, установленных в выделенном помещении, могут быть перехвачены средствами радиоразведки. Данный акустоэ-лектромагнитный (параметрический) технический канал утечки информации называется пассивным (рис. 17).
Активный акустоэлектромагнитный канал утечки информации может быть реализован путем «высокочастотного облучения» помещения, где установлены ВТСС, обладающие «микрофонным эффектом» (рис. 18). При облучении мощным высокочастотным сигналом помещения, в котором установлено ВТСС, в последнем при взаимодействии облучающего электромагнитного поля с его элементами, обладающими «микрофонным эффектом», происходит амплитудная и фазовая модуляция вторичного излучения по закону изменения речевого сигнала. Для перехвата информации по данному каналу необходимы специальный высокочастотный генератор с направленной антенной и специальный радиоприёмник.
По материалам учебного пособия: Хорев А.А. «Техническая защита информации»: учеб. пособие для студентов вузов. В 3 т. Т. 1. Технические каналы утечки информации. -М.: НПЦ «Аналитика», 2008. - 436 с.
Литература
1. ГОСТР 51275-99. Защита информации. Объект информатизации. Факторы, воздействующие на информацию. Общие положения: - Введ. 2000-01-01. - М.: Изд-во стандартов, 1999. -11 с.
2. Изделие «Арфа - автомат»: техническое описание и инструкция по эксплуатации. -М.: Нера - С, 2005. - 14 с.
3. Лазерный микрофон. Опубликовано: 12.07.2001 г. [Электронный ресурс].
4. Сергеев А. Лев Термен: разведчик, ученый, музыкант//Русский предприниматель. - 2002. -№ 2(3). [Электронныйресурс]. - Режим доступа: http://www.ruspred.ru/arh/02/33.php.
5. Техническая защита информации. Основные термины и определения. Р 50.1.056 - 2005: Рекомендации по стандартизации. Утв. Приказом Ростехрегулирования от 29.12.2005 № 479-СТ. - Введ. 2006-06-01. - М.: Стандартинформ, 2006. - 20 с. + [Электронный ресурс]. - Режим доступа: http://lawrussia.ru/texts/legal_406/doc406a224x257.htm.
6. Технические средства разведки: учеб. пособие; под ред. В.И. Мухина. - М: РВСН, 1992.- 335 с.
7. Хорев А.А. Техническая защита информации: учеб. пособие для студентов вузов. В 3 т. Т. 1. Технические каналы утечки информации. - М.: НПЦ «Аналитика», 2008. - 436 с.
8. Широкополосный регистратор модуляции вторичного излучения «Ревиз - 1800»: техническое описание. - М.: Группа компаний STT, 2004. - 33 с.
9. Anti terror equipment: catalog. - Germany: PKI Electronic Intelligence, 2008. - 116 р. + [Электронный ресурс]. - Режим доступа: http://www.pki-electronic.com/
10. Anti-terror equipment: catalog. - Germany: PK Electronik International FRG, 1998. - 101 р.
11. Audio spy microphones [Электронный ресурс]. - Режим доступа: http://www.gia-servizi.com/prodotti/indexen.htm.
12. Audio Surveillance [Электронный ресурс]. - Режим доступа: http://www.gcomtech.com/default.aspx.
13. Audio Surveillance [Электронный ресурс]. - Режим доступа: http://www.brickhousesecurity.com/covert-audio-surveillance.html.
14. Audio surveillance [Электронный ресурс]. - Режим доступа: http://www.pki-electronic.com/
15. BSWA Technology: рroduct Catalogue. - China, BSWA Technology Co., Ltd, 2008. - 29р. + [Электронный ресурс]. - Режим доступа: http://www.bswa-tech.com.
16. Covert audio intercept: catalog. - USA.: Serveillance Technology Group (STG), 1993. - 32p.
17. Drahtlose Audioubertragungssysteme: catalog. - Germany: Hildenbrand - Elektronic, 1996 - 25 S.
18. Laser - 3500 Laser Room Monitoring System [Электронный ресурс]. - Режим доступа: http://www.spyzones.com/laser.html.
19. Laser microphone [Электронныйресурс]. - Режим доступа: http://cxem.net/ik/ik2.php.
20. Wahl G. Minispione-Schaltungstechnik. - Baden-Baden: Verl. fur Technik und Handwerk (vth-Fachbuch). Bd. 3. Laser-Abhoranlage, VHF/UHF-Minispione, Telefon-Minispione, Micro-Fernsteuersender und -empfanger, Minispion-Aufspurgerate, Plasma- und Laserguns. - 3. Aufl. - 2001. - 173 S.
21. Wahl G. Minispione-Schaltungstechnik. - Baden-Baden: Verl. fur Technik und Handwerk (vth-Fachbuch). Bd. 2. Oszillatoren fur Minispione; Passive Minispione; UKW-Leistungssender;Video-Modulatoren; Minispione-Abwehrgerate; Verzeichnis handelslieblicher Uberwachungs- und Abwehrgerate. - 4. Aufl. -1998. - 107р.
22. Рarabolic-microphones SME PR-1000. [Электронный ресурс]. - Режим доступа: http://mineroff-nature.com.
23. Security and surveillance products. [Электронный ресурс]. - Режим доступа: http://endoacustica.com/index_en.htm.
24. Special Equipment. - Germany: SIM Security & Electronic System GmbH, 2006. - 65 р.
25. Technical surveillance counter measures (TSCM) [Электронный ресурс]. - Режим доступа: http://tscm.com/whatistscm.html.
