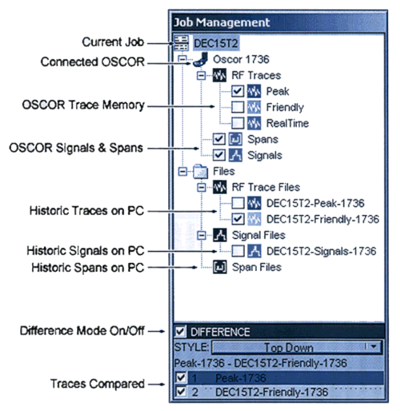

Рис.2. Окно управления заданиями (Job Management) OPC-5000

Перевод представленных «детализированных» функций

Управление прибором в соответствии с интерфейсом ПО организовано по заданиям, что позволяет оператору достаточно просто спланировать проведение исследований полученных сигналов. Рассмотрим работу этого окна. Задание (Job) определяется файлом *.OPCJob, в котором хранится информация о спектрах, сигналах и диапазонах, а также установочные параметры принтера и цвета, выбранные для элементов задания. В целом же окно управления заданиями разделяется на два вида: режим текущей работы ПК в сопряжении с OSCORom и работа с архивными спектрами, сигналами и диапазонами, хранившимися на ПК. В первом случае выполнение задания может включать следующие операции: подсоединение к OSCORy, реализацию текущего задания; работа с данными файлов OSCORa, подключенного к ПК (файлы данных спектров, сигналов и диапазонов), ранее записанных в режиме поиска. Во втором случае (для решения сравнительных функций) выполнение задания может включать работу с архивными спектрами, сигналами и диапазонами, хранившимися на ПК.

В общем виде основными функциями окна управления заданиями являются следующие:

• запуск нового задания
• сохранение задания и связанных с ним данных.
• извлечение архивных данных задания из ПК.
• удаление данных из задания

Рассмотрим представленные основные функции управления заданиями.

1 функция - запуск нового задания (т.е. выполнение нового исследования).

Отметим, что когда запускается интерфейс ПО, то автоматически открывается последнее задание, с которым происходила работа прибора. В меню «File» (Файлы) можно выбрать новое задание, при запуске которого открывается диалоговое окно, в котором спрашивается, не нужно ли изменить какую-либо информацию, сопоставленную с текущим заданием. Если нет необходимости менять эту информацию, то выбирается пункт «Discard Changes» (Отменить изменения). В противном случае выбираются данные, которые необходимо сохранить, например пункт «Save АН» (Сохранить все). После того, как сделан выбор, открывается новое диалоговое окно, которое позволяет ввести Job Name (Имя задания), Job Folder (Папку задания), Owner (Владельца) и Description (Описание).

2  функция - сохранение задания и связанных с ним данных.

Данные заданий могут сохраняться с использованием разных методов. Может быть сохранено задание, в котором будут содержаться анализируемые пиковые и другие спектры и сигналы. Каждый из наборов данных также может быть сохранен по отдельности. Для выполнения данной функции в ПО предусмотрены следующие, традиционные для ПК, манипуляции, а именно: Для сохранения задания нужно выбрать «File» (Файл), «Save Job» (Сохранить задание) или «Save Job As» (Сохранить задание как). Также можно щелкнуть правой кнопкой мыши и выбрать «Save» (Сохранить) или «Save As» (Сохранить как). Для сохранения отдельных наборов данных отслеживаемых спектров или сигналов необходимо щелкнуть правой кнопкой мыши на названия «Реак» (Пиковые), «Friendly» (Дружественные), «Real Time» (Реального времени), «Spans» (Диапазоны) или «Signals» (Сигналы) в разделе Job Management (Управление заданиями) и выбрать «Сохранить как». Отметим, что спектры реального времени (Real Time Traces) могут быть сохранены только этим методом, так как они не сохраняются как часть файла задания.

3 функция - извлечение архивных данных из ПК.

При этом в раздел управления заданиями для сравнения могут быть добавлены архивные данные (любые данные, сохраненные в ПК). Для выполнения этой функции можно, например, в разделе «Файлы» щелкнуть правой кнопкой мыши на RF Trace Files (Файлы спектров радиочастот) и добавить файлы спектров отслеживаемых данных - Пиковые, Дружественные, Реального времени. В дальнейшем, можно использовать эти данные для сравнения нескольких файлов данных отслеживаемых спектров друг с другом, чтобы понять, как меняется радиочастотное окружение.

4  функция - удаление архивных данных из задания.

Архивные данные, которые были добавлены в разделе «Files» (Файлы), можно удалить или стереть, щелкнув правой кнопкой мыши на файл. Для выполнения этой функции можно, например, выбрать пункт «Стереть» (Delete) - данные будут удалены из ПК.

В окне анализа спектров с высокой разрешающей способностью отображаются и сравниваются результаты исследования сигналов. Отметим, что это наиболее интересное для оператора функциональное окно в интерфейсе ПО. В нем одновременно можно видеть девять спектров (не считая разностного спектра). Таким образом, оператор может отслеживать общую частотную картинку наблюдаемого спектра на экране компьютера с возможностью разложения этих картинок на отдельные интересные фрагменты. Эти спектры могут выбираться как из подключенных к OSCORy и анализируемых в реальном масштабе времени спектров, так и из архивных спектров (Historical Traces) ПК. Окно анализа спектров позволяет выбирать любую комбинацию из данных сканирования, демонстрируя различия между выбранными спектрами, а также отображать частоты, отмеченные маркерами и идентифицированные в базе данных как опасные сигналы. Также можно разделить исследуемый спектр по различным диапазонам частот, дискретно просматривать диапазоны на одном экране. При этом любая комбинация данных отслеживаемых спектров (Trace data) и разностных спектров (Difference Traces) может быть напечатана с высоким разрешением.

Окно анализа спектров включает следующие основные функции:

• просмотр спектров
• изменение цвета спектров
• режим сравнения данных
• отображение маркеров сигналов
• синхронизация окна спектров с OSCOR
• изменение частотного диапазона
• сохранение спектров в файл
• загрузка данных отслеживаемых спектров в память OSCOR.

Функция просмотра спектров необходима для визуального изучения особенностей спектра. При этом для удобства оператора при совмещении метки с исследуемым сигналом, он становится видимым и добавляется (для сравнения) к списку других сигналов, расположенных на этой частоте.

Функция изменения цвета спектров необходима для удобства визуального изучения особенностей спектров, особенно при их сравнении. (Чтобы изменить цвет изучаемого спектра, необходимо щелкнуть правой кнопкой мыши по нужному спектру, выбрать режим изменения цвета (change color) и затем выбрать необходимый цвет).

Функция сравнения данных является одной из основных в окне анализа спектров. Она дает возможность сравнивать спектральные данные исследуемых сигналов и выявлять различия между ними. Режим сравнения (Difference mode) появляется после загрузки файлов спектров на ПК. При выборе режима сравнения в окне спектров отобразится разность между двумя доступными файлами спектров в виде одного из четырех различных методов: Стандартный (Standard), Средняя линия (Centerline), Сверху вниз (Top Down), Только разность (Difference Only). Так при «Стандартном» методе два файла спектров накладываются на экране, а разность между ними слегка смещается вниз. В методе «Средняя линия» отображение разности между двумя сравниваемыми файлами будет смещено в центр дисплея. В методе «Сверху вниз» отображение разности будет смещено вверх дисплея (т.е. инвертировано). В методе «Только разность» отображается только разность, без двух первоначальных файлов спектров.

Функция отображение маркеров сигналов необходима для удобства визуального маркирования конкретного сигнала и изучения его особенностей. При этом в окне будет отображаться маркер на пике сохраненного значения сигнала (RSSI). Щелкнув правой кнопкой мыши по узлу сигнала на дереве и выбрав изменение цвета, можно изменить цвет маркера сигнала. Одновременно может отображаться только один набор маркеров сигналов.

Функция синхронизации окна спектров с OSCOR необходима для синхронизации текущих и записанных ранее спектров для последующего изучения. Отметим, что окно данных отслеживаемых спектров статически отображает спектры, записанные прибором, пока ПО не синхронизировано с OSCOR. Щелкнув правой кнопкой мыши в окне отображения спектров и выбрав «Lock to OSCOR» (Синхронизировать с OSCOR), можно синхронизировать окно отображения спектров с OSCORom. В этом случае окно отображения спектров будет непрерывно обновляться, практически в режиме реального времени. Синхронизация ПО с OSCORom может устанавливаться в окне управления OSCORom, а также с помощью переключения кнопки наверху окна данных отслеживаемых спектров.

Масштаб исследуемого частотного диапазона, отображаемый в окне данных отслеживаемых спектров, может быть изменен одним из четырех традиционных для систем радиомониторинга методов, а именно: в верхнем меню можно выбрать Масштаб (Zoom), чтобы увеличить (in) или уменьшить (out) масштаб. Кнопки

Лупы (magnifying glass) также осуществляют управление масштабом. Можно щелкнуть правой кнопкой мыши и выбрать либо увеличение, либо уменьшение масштаба. Также можно управлять масштабом, перемещая мышь и удерживая нажатой правую кнопку.

Для сохранения задания данные отслеживаемых спектров могут быть сохранены в файл. Для этого необходимо щелкнуть правой кнопкой мыши на файле спектра и выбрать «Save» (Сохранить). Также для решения этой задачи можно использовать кнопку «Сохранить элементы на диск» (Save Items to Disk) в окне управления OSCOR для сохранения баз данных сигналов и диапазонов.

Отметим важную, с нашей точки зрения, особенность сохранения данных в приборе. Данные отслеживаемых спектров в режиме реального времени не сохраняются вместе с файлом задания и могут быть сохранены только одним из двух следующих методов:

• данные могут быть отправлены в OSCOR из ОРС. Для этого необходимо выбрать OSCOR на верхней текстовой панели инструментов и выбрать, отправить ли на сохранение Сигналы (Signals), Диапазоны (Spans) или все Вместе (Аll).
• можно использовать функцию «Загрузить элементы с диска» (Load Items From Disk) на панели инструментов управления данными (Data Command Toolbar) OSCOR.

Окно спискa сигналов (Signal Lists).

Окно списка сигналов позволяет просматривать, выбирать и редактировать данные сигналов. А именно, в этом случае можно редактировать уровень опасности исследуемых сигналов (Threat Level), как это предусмотрено в штатном режиме работы прибора (то есть без ПО), добавлять комментарии к исследуемым сигналам (Comments) и классифицировать частоты сигналов (Classify), используя разбивку по частотным диапазонам. Кроме того, ПО позволяет объединять сигналы из многочисленных баз данных и сохранять их в новой базе данных, которая затем может быть снова выгружена в OSCOR. Окно списка сигналов включает следующие основные функции:

• просмотр списков сигналов
• редактирование сигналов
• классификация по частоте
• объединение списков сигналов
• загрузка сигналов в память OSCOR
• сохранение списков сигналов.

Просмотр списков сигналов.

На верхнем значке панели инструментов имеется кнопка, помеченная «Показать список сигналов» (Show Signal List), при нажатии на которую происходит переключение между показом или скрытием списка сигналов. Этот параметр также может быть выбран в меню «Вид» (View), расположенном на самом верху текстового меню. Если сигнал выбран в списке сигналов, он будет отображен или настроен на дисплее OSCORa. Выбрав «Сигналы» (Signals) на панели управления OSCOR, можно просматривать сигналы, сохраненные в приборе.

Редактирование сигналов.

Сигналы могут быть классифицированы по любым категориям собранных данных. Можно редактировать файл уровня опасности и вводить пользовательские примечания для любого сигнала из списка.

Классификация по частоте.

Можно применить классификацию по частоте (Frequency Classification), щелкнув правой кнопкой мыши на списке сигналов или на списке сигналов в дереве заданий (Job Tree). ПО также поддерживает использование пользовательской классификации файлов, которую можно выбрать в диалоговом окне «Classify».

Объединение сигналов.

Несколько списков сигналов можно объединить в один список, используя функцию «Объединить» (Merge). Чтобы объединить списки сигналов, щелкните правой кнопкой мыши на списке сигналов и выберите «Объединить списки сигналов» (Merge Signal Lists). Если в нескольких базах данных существуют одинаковые сигналы, то будет сохранен сигнал с наибольшим значением величины сигнала (RSSI). В функцию объединения включаются сигналы, которые помечены на дереве заданий.

Загрузка сигналов.

Текущий список сигналов можно загрузить в OSCOR, нажав кнопку «Загрузить элементы с диска» (Load Items From Disk) на панели инструментов управления данными OSCOR или выбрав «OSCOR» на текстовой панели инструментов наверху страницы и затем выбрав «Отправить сигналы в OSCOR» (Send Signals to OSCOR).

Сохранение сигналов.

Сигналы могут быть сохранены одним из трех методов. Когда сохранено задание, список сигналов также сохраняется в окне управление заданиями. Если щелкнуть правой кнопкой мыши на списке сигналов, то его можно сохранить. Сигналы можно сохранить и с помощью панели инструментов управления данными OSCOR, используя значок «Сохранить элементы на диск» (Save Items to Disk). Сигналы сохраняются в файле *.signal.

Таким образом, в данной статье рассмотрены особенности интерфейса нового ПО OSC-5000E 5.0. Достаточно подробно представлены основные варианты переключения режимов работы прибора, в т.ч. и их детализированный алгоритм. К сожалению, как показывает изучение практики, именно установка режимов работы в новом ПО вызывает основные трудности у операторов при работе с прибором. В заключение можно отметить, что профессиональное знакомство с прибором OSCOR должно безусловно включать и другие аспекты применения прибора, которые достаточно глубоко рассмотрены в приведенных публикациях (4, 5, 6, 7, 11, 13, 16 и др.). Автор выражает мнение, что представленный материал поможет операторам более продуктивно использовать прибор OSCOR для решения сложных задач поиска закладочных устройств.
