Защищенное помещение "Гарант-1"

Защищенное помещение "Гарант-1"

1. Назначение

Защита конфиденциальных переговоров от возможного использования систем негласного контроля информации:

- установленных в строительных конструкциях исходного помещения;
- дистанционных лазерных;
- вносимых в помещение радиосредств;
- вносимых в помещение проводных средств.

2. Принцип действия

Защита от утечки речевой информации по акустическому и вибрационным каналам осуществляется ослаблением речевых сигналов дополнительными облегченными защитными строительными конструкциями с последующим зашумлением ослабленных сигналов акустической помехой. Обеспечивается механическая развязка защитных конструкций от перекрытий с помощью виброизолирующих опор.

Защита от проводных и радио средств осуществляется с помощью ослабления сигналов сплошной экранной оболочкой по всей поверхности помещения с применением фильтрации сигналов в проводных, кабельных, воздуховодных коммуникациях, оконных и дверных проемов. Экранирование дверных проемов осуществляется ножевыми контактами, экранирование оконных проемов осуществляется металлической сеткой, экранирование воздуховодов осуществляется сотовыми волноводными решетками. Регистрация радиоизлучений, мощность которых превышает пороговую, осуществляется с помощью широкополосного индикатора электромагнитного поля.

3. Состав

Звукоизолирующая оболочка:
    - многослойные звукоизолирующие стены, пол и потолок;
    - виброизолирующие опоры;
    - глушители звука для воздуховодов;
    - акустические излучатели;
    - вибрационные излучатели;
    - генератор акустических помех;
    - контрольные микрофоны;

Экранирующая оболочка:
    - электромагнитный паяный экран;
    - экранированное окно;
    - экранированная дверь;
    - помехоподавляющие фильтры;
    - индикатор электромагнитного поля.

Паспорт.
Предписание на эксплуатацию.
Техническое описание и руководство по эксплуатации.

4. Технические данные

Эффективность электромагнитного экранирования не менее 40 дБ в диапазоне частот 30-1500 МГц.
Звукоизоляция не менее 20 дБ в звуковом диапазоне частот.
Отношение сигнал/помеха в виброакустических каналах утечки речевой не менее минус 18 дБ.

Вводимые инженерные коммуникации:
    - воздуховоды центральной приточно-вытяжной вентиляции;
    - система централизованного кондиционирования;
    - трубопроводы отопления;
    - электросиловые коммуникации;
    - слаботочные коммуникации;

Проверка защитных параметров и обслуживание всех элементов аппаратуры защиты из внутреннего объема защищенного помещения.
Снижение светопропускания окон за счет их электромагнитного экранирования не превышает 25 %.
Общая нагрузка на перекрытие исходного помещения в пересчете на равномерно распределенную нагрузку не превышает 200 кг/кв.м.
Допустимая нагрузка на пол защищенного помещения не более 250 кг/кв. м, для локальных предметов не более 400 кг/кв.м.

Суммарное уменьшение линейных размеров исходных помещений не превышает:
- в плане – 400 мм;
- по вертикали – 460 мм.

Сохранение в защищаемом помещении всех функциональных особенностей исходного помещения и его архитектурно-планировочных решений.

Условия эксплуатации помещения:
- температура от 5° С до 40° С
- относительная влажности 80% при температуре 25° С.

Предусмотрена световая индикация неплотного прикрытия двери защищенного помещения.

Уровень побочного акустического шума от аппаратуры зашумления не превышает санитарной нормы, предусмотренной для рабочих помещений административных зданий (50 дБА согласно ПС-45, СНиП II-л. 2-72).

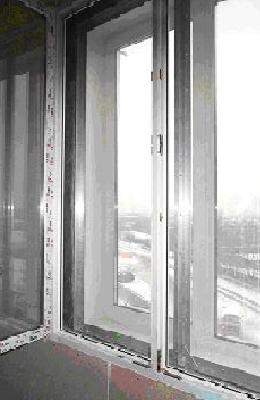

Элементы конструкции паяного электромагнитного экрана
