Аппаратно-программный комплекс "Парнас-ЭХО-12Е"
Комплекс аппаратно-программный "ПАРНАС-ЭХО12Е" внесён в государственный реестр средств измерений.
"ПАРНАС-ЭХО-12Е" применяется для измерения параметров спектра высокочастотных сигналов (ВЧО, ВЧН, ВЧП), получаемых с внешней антенной системы, преобразователей и в коаксиальных трактах в диапазоне 1 кГц- 12,4 ГГц Встроенные генераторы предназначены для генерирования немодулированных электромагнитных колебаний в диапазоне частот от 1 кГц до 12 ГГц.
"ПАРНАС-ЭХО-12Е" предназначен для измерения параметров спектра высокочастотных сигналов, для генерирования немодулированных электромагнитных колебаний, для измерения параметров спектра, отраженных модулированных высокочастотных сигналов.
"ПАРНАС-ЭХО-12Е" представляет собой моноблок, предназначенный для использования в лабораторных условиях, подключаемый по интерфейсу USB 2.0 к управляющей ПЭВМ, на которой устанавливается специальное программное обеспечение «ПАРНАС–ЭХО» для управления режимами работы генератора, отображения, обработки и сохранения измерительных данных, а также управления дополнительными устройствами (НЧ генератор, коммутатор входов и т.д.). Встроенная звуковая карта ПЭВМ используется для прослушивания демодулированных сигналов. Внешний модуль ЦАП, подключаемый через USB к ПЭВМ, под управлением программного обеспечения, используется в качестве генератора низких частот (от 20 Гц до 20 кГц) с выходным уровнем сигнала до 0,2 В (линейный выход).
Программное обеспечение имеет следующие основные режимы:
- режимы анализатора спектра с диапазонами 1 кГц – 12 ГГц с управлением генераторами ВЧ (в том числе, в следящем и в независимом режиме), и генератором НЧ, антенным коммутатором и режимом демодуляции;
- измерение параметров и уровней сигналов.
Основные технические характеристики комплекса «ПАРНАС-ЭХО-12Е»
| Наименование параметра | Значение параметра |
| Параметры анализатор спектра | |
| Частота внешнего опорного сигнала (вход Оп.ч.) | 10 МГц |
| Мощность внешнего опорного сигнала (вход Оп.ч.) | 10 дБм |
| Максимальный безопасный входной уровень | +20 дБм |
| Динамический диапазон, не менее | 100 дБ |
| Полосы пропускания анализатора спектра | 0,1 Гц - 250 кГц |
| Минимальный шаг по частоте | 1 Гц |
| Пределы допускаемой абсолютной погрешности измерения уровня мощности сигнала не более | 1 дБ |
| Уровень спектральной плотности фазового шума* на частоте 1 ГГц: при отстройке на 1 кГц, не более при отстройке на 10 кГц, не более | минус 100 дБн/Гц минус 105 дБн/Гц |
| * - Уровень спектральной плотности фазового шума на частоте 100 МГц при отстройке на 1 кГц, не более минус 120 дБн/Гц (расчетное значение) | |
| Демодуляция | АМ/ЧМ |
| Полоса демодулированного сигнала | 40 Гц - 18 кГц |
| Рабочий диапазон частот анализа | 1 кГц – 12,4 ГГц |
| Уровень спектральной плотности мощности шума, не более | минус 155 дБм/Гц |
| Параметры генератора сигналов | |
| Пределы допускаемой относительной погрешности установки частоты | ±2*10-6 |
| Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала не более | 1 дБ |
| Уровень спектральной плотности мощности фазового шума на частоте 1 ГГц: при отстройке на 1 кГц, не более при отстройке на 10 кГц, не более | минус 105 дБн/Гц минус 115 дБн/Гц |
| Диапазон частот | 1 кГц - 12 ГГц |
| Уровень мощности выходного сигнала, не менее | +15 дБм |
| Управляющая ПЭВМ | |
| Процессор, не хуже | Intel Core i5 |
| ОЗУ, не менее | 4 Гб |
| Версия USB порта, не ниже | 2.0 |
| Операционная система | Windows 10 (32 или 64-битная версия) |
| Специальное программное обеспечение Парнас-ЭХО12Е | Режимы анализатора спектра с диапазонами от 1 кГц до 12,4 ГГц с управлением генераторами ВЧ (в том числе, в следящем и в независимом режиме), и генератором НЧ, антенным коммутатором и режимом демодуляции; Измерение параметров и уровней сигналов. |
| Генератор НЧ сигналов с предварительным усилителем (внешний модуль ЦАП) | |
| Управление | USB |
| Диапазон частот | 20 Гц – 20 кГц |
| Амплитуда выходного сигнала (линейный выход) | до 0,5 В. |
| Количество каналов | 2 |
| Регулировка выходного уровня каналов | раздельная |
| Имитатор опасного вторичного излучения (сигнала) | |
| Напряжение питания | 9 В |
| Диапазон срабатывания | ~ 100 – 1500 МГц |
| Индекс модуляции | ~ 1*10-5 |
| Вид модуляции | АМ |
| Устройства подключения | |
| Устройство подключения к линиям (согласующее) | Рабочее напряжение (постоянная составляющая), не более 100 В Частотный диапазон 10 кГц - 1 ГГц |
| Вставка в шину заземления | Максимальный ток 10 А Частотный диапазон 10 кГц - 400 МГц |
Технические характеристики дополнительного оборудования:
Акустическая система с усилителем мощности «РОКОТ»
| Диапазон эффективно воспроизводимых частот | 100 - 11200 Гц |
| Неравномерность АЧХ в октавных полосах | Не более 5 дБ |
| Уровень октавного звукового давления, создаваемого на расстоянии 1м по оси излучателя: | |
| 1 октава (100 – 175 Гц) | не менее 90 дБ |
| 2 октава (175 – 350 Гц) | не менее 95 дБ |
| 3 – 4 октава (350 – 700 Гц, 700 – 1400 Гц) | не менее 100 дБ |
| 5 – 7октава (1400 – 2800 Гц, 2800 – 5600 Гц, 5600 – 11200 Гц) | не менее 105 дБ |
| Нестабильность уровня интегрального давления в течении непрерывной работы | не более 2дБ |
| Рабочий диапазон температур | от 5°С до 40°С |
| Влажность | не более 80% |
| Габариты экранированной колонки | 560 х 330 х 310 мм |
| Вес | не более 20 кг |
Управляемый антенный коммутатор "ПАРНАС-КОМ"
| Количество каналов, не менее | 2 |
| Количество коммутируемых портов на канал, не менее | 3 |
| Управление (в случае исполнения внешним блоком) | USB A-B |
| Тип ВЧ разъемов | SMA |
| Вносимое затухание | до 0,5 dB |
Эталонные датчики сигнала
| Диапазоны частот, МГц | Д1 100 - 300 Д2 300 – 700 Д3 700 - 1500 Д4 1500 - 3000 Д5 3000 - 10000 (модулятор отражения) |
Антенная система АКП-12О
| Передающая/приемная антенна | |
| Рабочий диапазон частот | 100МГц - 12ГГц |
| Поляризация | Круговая |
| Входное сопротивление | 50 Ом |
| Свидетельство поверке | Нет |
Комплект измерительных антенн "МНИПИ"
| Передающая/приемная антенна П6-61 | |
| Рабочий диапазон частот | 26 – 300 МГц |
| Поляризация | Линейная |
| Уровень сигнала ортогональной поляризации, не более | -20 дБ |
| Коэффициент стоячей волны (КСВ) | < 2 |
| Предел допустимой погрешности антенного коэффициента в диапазоне частот не более: 26 - 30 МГц 30 - 300 МГц | ± 3,5 дБ ± 1,5 дБ |
| Свидетельство поверке | Есть |
| Передающая/приемная антенна П6-62 | |
| Рабочий диапазон частот | 300 – 1000 МГц |
| Поляризация | Линейная |
| Уровень сигнала ортогональной поляризации, не более | -20 дБ |
| Коэффициент стоячей волны (КСВ) | < 2 |
| Предел допустимой погрешности антенного коэффициента не более: | ± 1,5 дБ |
| Свидетельство поверке | Есть |
| Передающая/приемная антенна П6-23М | |
| Рабочий диапазон частот | 1 (0,85) – 17,44 ГГц |
| Поляризация | Линейная |
| Уровень сигнала ортогональной поляризации, не более | -25 дБ |
| Коэффициент стоячей волны (КСВ) | < 1,7 |
| Эффективная площадь в диапазоне частот: 1 - 15 ГГц 15 - 17,44 ГГц | > 150 см2 > 110 см2 |
| Предел допускаемой погрешности эффективной площади в диапазоне частот, не более: 10 - 17,44 ГГц | ± 26% |
| Уровень боковых лепестков диаграммы направленности, не более | -10 дБ |
| Свидетельство поверке | Есть |
Интерфейс пользователя СПО "ПАРНАС-ЭХО"
Полное описание пользовательского интерфейса приведено в руководстве пользователя. Ниже приведены примеры внешнего вида интерфейса.

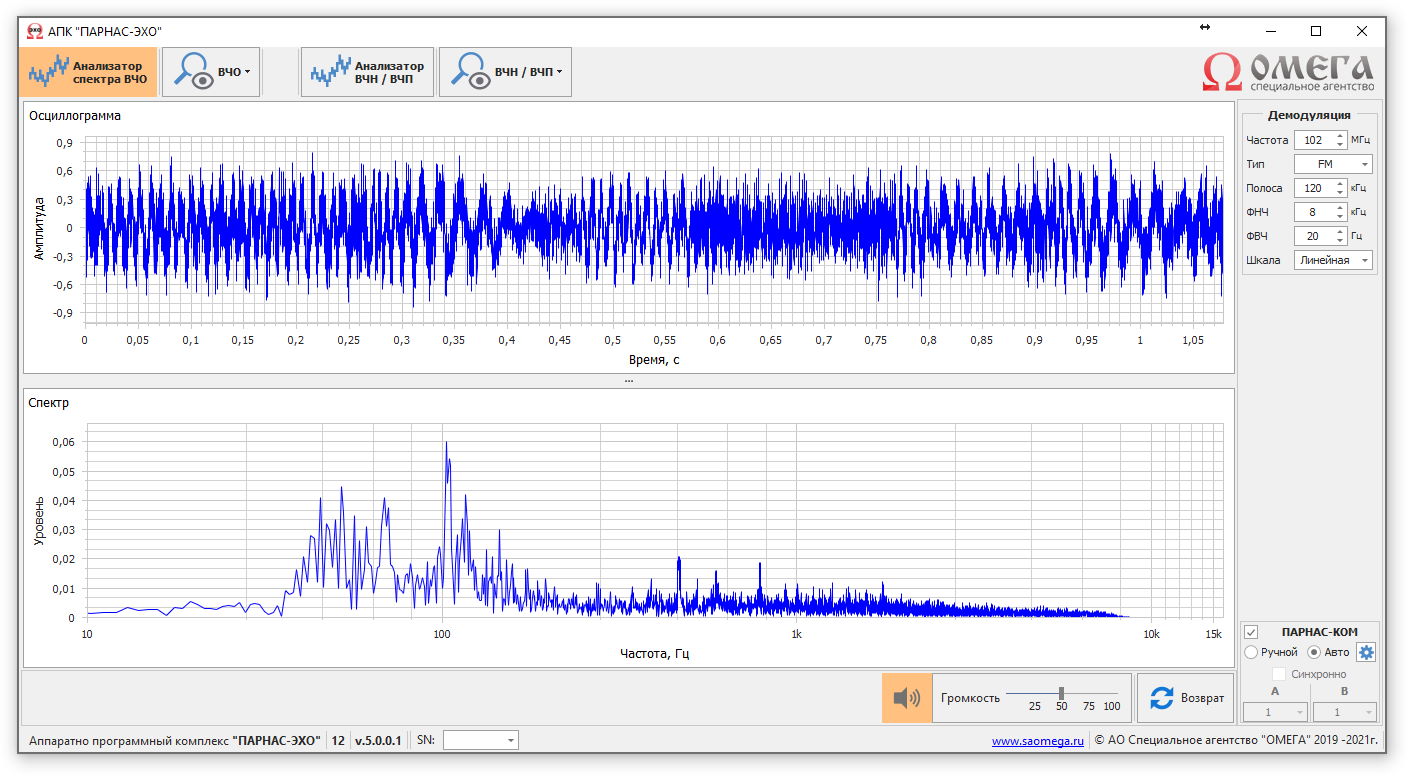

Главное окно интерфейса.
Анализатор ВЧ спектра.
Дополнительно Библиотека субстанций
Описание актуально на: 19.09.2022.
Для уточнения технических характеристик «Аппаратно-программный комплекс "Парнас-ЭХО-12Е"», а также для получения информации по наличию и условиям поставки Вы можете заполнить форму запроса ниже.
Внимание! Поставка оборудования осуществляется только юридическим лицами и только по безналичному расчёту.
