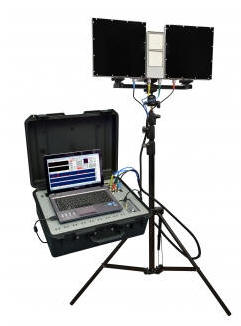

Широкополосный регистратор модуляции вторичного излучения
"РЕВИЗ-12000"
Назначение:
Регистратор "РЕВИЗ-12000" предназначен для исследования отражающих свойств радиотехнических объектов в диапазоне частот 30…12000 МГц.
Принцип действия "РЕВИЗ-12000":
Принцип действия комплекса основан на облучении объекта обнаружения электромагнитными и акустическими колебаниями с последующим приемом и анализом отраженного колебания на наличие модуляции акустическим сигналом.
Преимущества:
- обнаружение модулирующих параметрических отражателей в диапазоне частот до 12 ГГц;
- управление аппаратурой и анализ результатов с помощью ПК;
- возможность подключения внешнего анализатора спектра в диапазоне частот 0…500 МГц;
- простой и интуитивно понятный пользовательский интерфейс;
- автоматический и ручной режимы работы;
- автоматический расчет дальности возможного облучения;
- автоматический вывод отчета по результатам проведенной работы в формате MSWord;
- мобильность.
Технические характеристики:
| Рабочий диапазон частот | 30 … 12000 МГц. |
| Полоса анализа принимаемого сигнала | • на выходе «Анализатор» 1: 0 ÷ 500 МГц; • на низкочастотном выходе: 21 ÷ 11304 Гц. |
| Выходная мощность внутреннего генератора в диапазоне частот | • 30 – 5000 МГц: 500 - 1000 мВт ; • 5000 – 12000 МГц: 250 - 500 мВт. |
| Минимальный шаг перестройки частоты внутреннего генератора | 100 кГц |
| Чувствительность приемного устройства аппаратуры | не хуже минус 110 дБВт при отношении сигнал/шум 10 дБ в полосе пропускания 10 кГц. |
| Обеспечивает выявление модуляционных информативных сигналов: • с коэффициентом модуляции не хуже 3x10-4 в диапазоне акустических сигналов 21 – 11304 Гц • с коэффициентом модуляции не хуже 10-4 в диапазоне частот 21 Гц – 100 МГц при подключении внешнего анализатора спектра, в полосе 10Гц при отношении сигнал/шум 10 дБ. | |
| Обеспечивает выявление модуляционных информативных сигналов: • с коэффициентом модуляции не хуже 3x10-4 в диапазоне акустических сигналов 21 – 11304 Гц • с коэффициентом модуляции не хуже 10-4 в диапазоне частот 21 Гц – 100 МГц при подключении внешнего анализатора спектра, в полосе 10Гц при отношении сигнал/шум 10 дБ. | |
| Динамический диапазон анализируемого НЧ сигнала | не менее 116 дБ. |
| Аппаратура позволяет автоматически рассчитывать максимальную дальность возможного облучения. | |
| Перестройка по частотному диапазону может осуществляться как автоматически, так и вручную оператором. Время перестройки во всем рабочем диапазоне частот в автоматическом режиме при стандартных настройках параметров программного обеспечения не более 28 минут. | |
| Питание | ~ 220 В / 50 Гц. |
| Масса аппаратуры в штатной упаковке | • основной блок, не более 16 кг. • антенная система (без штатива), не более 15 кг. |
Описание актуально на: 05.08.2013.
