Видеоэндоскоп OLYMPUS "IPLEX UltraLite"

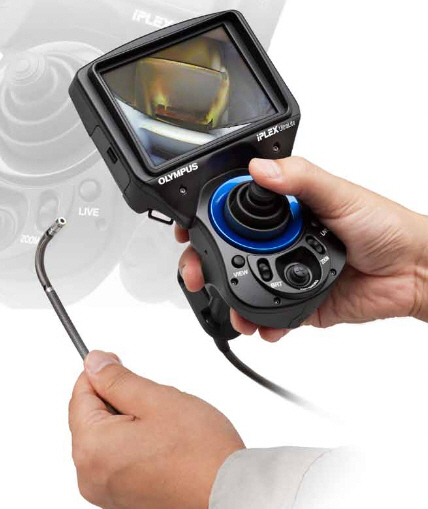

IPLEX Ultralite: промышленный видеоскоп размером с ладонь, весом всего 700 г, обеспечивает высокое качество изображения. Его компактный и прочный корпус позволяет проводить эндоскопические осмотры в труднодоступных местах при суровых условиях эксплуатации. Прочная рабочая часть обеспечивает быструю и точную артикуляцию.
Исключительная мобильность
Благодаря эргономичному дизайну, видеоскоп IPLEX UltraLite помещается на ладони Вашей руки. За счет облегченной конструкции он позволяет весьма просто производить эксплуатационный контроль.
Непревзойденная компактность и легкость
Вес IPLEX UltraLite с литиево-ионным аккумулятором составляет всего 700 г. Простой в обращении видеоскоп такой маленький и легкий, что он идеально подходит для тех, кто работает в труднодоступных местах или в стесненных условиях.

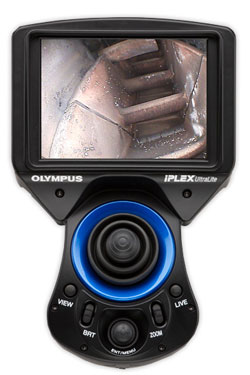

Эргономичный наладонный дизайн
Эргономичный видеоскоп IPLEX UltraLite удобно держать на ладони, что позволяет выполнять операции быстро, не ощущая усталости даже при длительных осмотрах.
Исключительное удобство в эксплуатации
IPLEX UltraLite предлагает интуитивно - понятное управление для эффективного и точного контроля.
Пиктограммное меню для мгновенного интуитивного распознавания и выполнения необходимых операций
 | Особенностью меню IPLEX UltraLite являются простые, интуитивно - понятные пиктограммы, которые позволяют пользователю быстро идентифицировать и активировать нужные функции. |
"Горячие" кнопки быстрого доступа
 | В IPLEX UltraLite нет сложного разноуровневого меню. Функциями IPLEX UltraLite можно легко управлять одной рукой. Нажимая специально предназначенные кнопки, а также кнопки прямого доступа, можно оперативно управлять наконечником зонда, записью изображений, регулировкой яркости и вводом текста. |
Быстрая и точная артикуляция зонда
| IPLEX UltraLite отличается быстрой и точной артикуляцией. Наконечник зонда мгновенно и точно реагирует на артикуляционное управление и приближается к объектам с большой точностью, обеспечивая быстрый и эффективный контроль. |
Чрезвычайно яркая подсветка и сменные оптические адаптеры
 | Для обеспечения оптимального направления обзора и увеличения при осмотре различных объектов, IPLEX UltraLite имеет широкий набор сменных оптических адаптеров. Светодиоды повышенной яркости расположены на торце объектива, что позволяет интенсивно подсвечивать объект контроля. Вдобавок, режим Hi-Beam недавно введенный на видеоскопе IPLEX UltraLite, позволяет повысить уровень подсветки зоны контроля до 2-х раз, что расширяет возможности контроля и документирования. |
Программное обеспечение генерации отчетов InHelp
 | Дополнительное программное обеспечение InHelp упрощает многие особенности в процессе эндоскопического контроля с помощью видеоскопа IPLEX. Программное обеспечение в значительной степени улучшает эффективность работы посредством сортировки изображений на видеоскопе IPLEX и генерации отчетов на ПК одним кликом. |
Исключительное качество
Благодаря компактному инновационному дизайну, IPLEX UltraLite обеспечивает непревзойденную, надежность и качество изображения при выполнении задач промышленной эндоскопической диагностики.
Противоударный корпус
 | Ударопрочность IPLEX UltraLite доказана в ходе специальных испытаний. Устройство сбрасывалось с высоты 1,2 м и успешно выдержало эти испытания. LCD монитор тестировался падением стального шарика с высоты 1 метр. |
Прочная конструкция для работы в трудных условиях
 | Оператору часто приходится проводить контроль в трудных условиях. IPLEX UltraLite отличается работоспособностью при воздействии дождя, песка и пыли, и соответствует требованиям IP55 по защите от внешних воздействий. Являясь идеальным устройством для промышленных эндоскопических исследований, IPLEX UltraLite обеспечивает просмотр ярких изображений, даже при солнечном свете. |

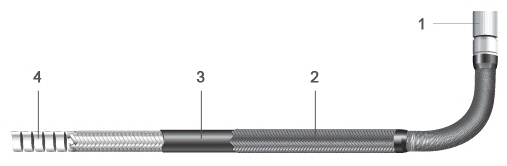

Рабочая часть устойчива к смятию и абразивному износу
Рабочая часть IPLEX UltraLite устойчива как к смятию, так и к абразивному износу. Она также разработана с помощью уникальной технологии Olympus Tapered Flex™ для исключительной маневренности зонда. Благодаря прочности и гибкости, рабочая часть IPLEX UltraLite позволяет производить контроль поверхностей извилистых и шероховатых каналов.
- С яркой светодиодной подсветкой на наконечнике зонда нет необходимости в оптоволоконных жгутах.
- Внешняя оплетка высокой плотности обеспечивает максимальную износостойкость и прочность.
- Полимерная трубка Tapered Flex™ имеет переменную жесткость для простоты маневренности и перемещения зонда.
- Спиральная пружина из ударопрочной стали делает рабочую часть более прочной на срез и смятие.
Яркие изображения и отчетливые видеокадры для качественного наблюдения и анализа
 | Для обеспечения успешного результата визуального эндоскопического контроля, определяющим является качество изображения. IPLEX UltraLite оснащен уникальным видеопроцессором, который обладает способностью воспроизводить четкие и контрастные изображения. Наряду с возможностью качественного воспроизведения оттенков цветовой гаммы, IPLEX UltraLite позволяет с высокой точностью обнаруживать даже мельчайшие дефекты. Наблюдаемые изображения можно хранить на вставляемых в прибор SD или SDHC картах в виде высококачественных фотоснимков формата JPEG и видеокадров формата MPEG-4.
|
Технические характеристики
| МОДЕЛИ ЗОНДОВ | |||||
|---|---|---|---|---|---|
| Модель № | IV8420U | IV8435U | IV8620U | IV8635U | |
| Рабочая часть | Диаметр зонда*1 | ø4,0 мм | ø6,0 мм | ||
| Длина зонда | 2,0 м | 3,5 м | 2,0 м | 3,5 м | |
| Внешняя оплетка | Долговечная вольфрамовая оплетка с антифрикционным покрытием | ||||
| Жесткость трубки | Постоянная жесткость | Рабочая часть Tapered Flex™ с переменной жесткостью на изгиб, плавно уменьшающейся по направлению к дистальному концу. | |||
| Приблиз. вес системы (с аккумулятором) | 700 г | 760 г | 800 г | 900 г | |
*1. Рабочую часть можно вставить в отверстие ø4,0 мм или ø6,0 мм.
| ОСНОВНЫЕ ФУНКЦИИ | |||||
|---|---|---|---|---|---|
| Размеры (Ш x В x Д) | 120 x 190 x 190 мм | ||||
| Секция артикуляции | Угол артикуляции (ВВЕРХ/ВНИЗ/ВПРАВО/ВЛЕВО) | 130° | 120° | ||
| Механизм артикуляции | Управляемая джойстиком артикуляция наконечника зонда с механизмом блокировки изгиба | ||||
| Датчик температуры | 2-уровневый предупреждающий индикатор высокой температуры | ||||
| Способ крепления | Двойная резьба с кольцевым уплотнением. | ||||
| Источник света | Матрица светодиодов высокой яркости. Режим Hi-Beam служит для увеличения интенсивности подсветки. | ||||
| Способ идентификации адаптера наконечника | Автоматическое обнаружение подсоединения и отсоединения адаптера наконечника. | ||||
| Кнопки быстрого доступа | Кнопки, рычаги или джойстики наладонной системы обеспечивают быстрый доступ к следующим функциям прибора: режим «живого» изображения, яркость, увеличение масштаба, «замораживание» изображения, фото/ видео запись, управление артикуляцией, доступ к меню, быстрый просмотр сохраненных в памяти изображений, быстрый вызов последнего изображения. | ||||
| LCD монитор | 3,7 дюймовый LCD | ||||
| Источник питания | Аккумулятор: 7,2 В, приблиз. 90 минут непрерывной работы | ||||
| Питание от сети: от 100 В до 240 В, 50/60 Гц (с прилагаемым сетевым адаптером) | |||||
| USB разъем | Стандартные версии 2.0 | ||||
| Устойчивость к неблагоприятным условия окружающей среды | Водонепроницаемость и пыленепроницаемость (в соответствии с IP55), ударопрочность | ||||
| УПРАВЛЕНИЕ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ | |
|---|---|
| Манипуляции изображением | Плавное 5x цифровое увеличение 10-ступенчатая цифровая регулировка яркости (включая регулировки усиления, экспозиции и монохромности) |
| Опции отображения текста | 30-знакомест встроенного знакогенератора |
| ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ | ||
|---|---|---|
| Носитель записи | SD/SDHC карт (4 Гб стандарт, совместимость с SD/SDHC картами) | |
| Наложение текста | Выбор 30-значной надписи с датой, временем и системными настройками. | |
| Фотозапись | Разрешение | H640 x V480 (пикселей) |
| Формат | Формат сжатия JPEG (в соответствии с Exif 2.1) | |
| Размер файла | Приблиз. 300 кб (приблиз. 13400 изображений на 4 Гб памяти) | |
| Видеозапись | Разрешение | H640 x V480 (пикселей) |
| Формат | Сжатие Xvid MPEG-4 формата AVI | |
| Размер файла | Приблиз. 600 кб за секунду (приблиз. 120 мин на 4 Гб памяти) | |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | ||
|---|---|---|
| Рабочая температура | Рабочая часть | На воздухе: от -25 до 100 °C |
| В воде: от 10 до 30 °C | ||
| Остальные компоненты | На воздухе: от -10 до 40 °C | |
| Относительная влажность | Все компоненты | От 15 до 90 % |
| Устойчивость к воздействию жидкости | Все компоненты | Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5 % соляным раствором. |
| Водонепроницаемость | Рабочая часть | Прибор работоспособен под водой с присоединенным адаптером до эквивалентной глубины 3.5 метров. |
| Остальные компоненты | Могут работать под дождем (аккумуляторный отсек должен быть закрыт). Не могут работать под водой. | |
| ОСНОВНЫЕ МОДЕЛИ СМЕННЫХ ОПТИЧЕСКИХ АДАПТЕРОВ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Оптические адаптеры под рабочую часть с наружным диаметром 6,0 мм. | |||||||||
| AT40D- IV86 | AT80D/ NF-IV86 | AT80D/ FF-IV86 | AT120D/ NF-IV86 | AT120D/ FF-IV86 | AT80S- IV86 | AT120S/ NF-IV86 | AT120S/ FF-IV86 | ||
| Оптический адаптер | Угол поля зрения | 40° | 80° | 80° | 120° | 120° | 80° | 120° | 120° |
| Направление осмотра | Прямое | Боковое | |||||||
| Глубина резкости*1 | От 200 до ∞ мм | От 8 до ∞ мм | От 35 до ∞ мм | От 4 до 190 мм | От 25 до ∞ мм | От 18 до ∞ мм | От 1 до 25 мм | От 5 до ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | ø6,0 мм | |||||||
| Дистальный конец*3 | 19,8 мм | 25,2 мм | |||||||
| Оптические адаптеры под рабочую часть с наружным диаметром 4,0 мм. | |||||||||
| AT120D/NF-IV84 | AT120D/FF-IV84 | AT120S/NF-IV84 | AT120S/FF-IV84 | ||||||
| Оптический адаптер | Угол поля зрения | 120° | 120° | 120° | 120° | ||||
| Направление осмотра | Прямое | Боковое | |||||||
| Глубина резкости*1 | От 4 до 190 мм | От 25 до ∞ мм | От 1 до 20 мм | От 6 до ∞ мм | |||||
| Дистальный конец | Наружный диаметр*2 | ø4,0 мм | |||||||
| Дистальный конец*3 | 19,7 мм | 19,6 мм | 22,2 мм | ||||||
1. Означает расстояние наблюдения с оптимальной фокусировкой.
2. При установке на зонд адаптер можно вставить в отверстие ø4,0 мм или ø6,0 мм.
3. Означает длину жесткого участка на дистальном конце зонда при установке.
Аксессуары
Сменные оптические адаптеры
 | Широкий выбор оптических адаптеров позволяет использовать прибор UltraLite для решения практически любых задач эндоскопического контроля. |
Литиево-ионный аккумулятор / Зарядное устройство
 | IB-1 (Литиево-ионный аккумулятор) IC-1 (Зарядное устройство) Аккумулятор обеспечивает приблизительно 90 минут непрерывной работы. Примечание: Время работы системы в режиме Hi-Beam составляет 70 минут. |
Комплекты жестких направляющих
 | MAJ-1253 (для 6,0 мм рабочей части) MAJ-1737 (для 4,0 мм рабочей части) Комплекты выпускаются для 6,0 мм и 4,0 мм зондов. В каждом комплекте имеются три жесткие направляющие длиной 250 мм, 340 мм и 450 мм. |
Штативный адаптер
 | MAJ-2017 Позволяет установить IPLEX UltraLite на штатив для большей устойчивости в случае продолжительной работы. |
Жесткий чемодан для транспортировки и хранения
 | MAJ-2019 Чемодан (опция) полностью предохраняет прибор от повреждения во время перевозки. Он достаточно мал и помещается в стандартной багажной полке большинства самолетов, что делает его идеальным для частых перевозок. |
