Установка «Вектор» для отстрела ручного огнестрельного оружия
(с системой измерения скорости пули)

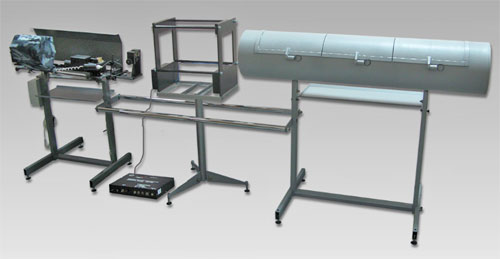

Установка «Вектор» для отстрела ручного огнестрельного оружия

Установка предназначена для проведения испытаний образцов травматического, стрелкового, спортивного и охотничьего нарезного и гладкоствольного оружия промышленного и самодельного производства с целью определения начальной скорости и следообразующих деталей пуль, дробовых зарядов и гильз при проведении криминалистических экспертиз.

Установка может быть использована для создания пулегильзотек при отстреле табельного оружия.

Установка предназначена для испытаний оружия при одиночной дистанционной стрельбе (из изолированного помещения). Автоматическая стрельба из оружия не допускается.

Установка может работать совместно с системой для измерения скорости и без нее.

Технические характеристики

Технические характеристики установки:

 Калибр и тип испытываемого оружия:
   • нарезногосуществующие промышленные образцы калибра 4,5-12,7 мм;
самодельные образцы;
   • гладкоствольного существующие промышленные и самодельные образцы
Режим стрельбы одиночный
Габаритные размеры установки в собранном (рабочем) положении:
   • длина, мм 3500
   • ширина, мм 600
   • высота, мм 1150

Габаритные размеры установки в положении, предназначенном для хранения и транспортировки:

   • длина, мм 1380
   • ширина, мм 400
   • высота, мм 800
Полная масса установки, кг 170
Климатические условия эксплуатации:
   • диапазон рабочих температур, С° +5° + 30°
   • относительная влажность, %, не более 90

Технико-эксплуатационные характеристики отдельных блоков и систем установки.

Станок для крепления оружия:
Время, необходимое для установки оружия, мин, не более 2
Угол отклонения поворотных частей станка при регулировке
оси стрельбы установленного оружия по вертикали, град
-5 ... + 5
Число сменных узлов для обеспечения закрепления всей номенклатуры образцов 3
Высота установочного стола станка, мм 850
Длина установочного стола станка, мм 900

Пулеуловитель:

Число секций 3
Длина, мм 1300
Диаметр приемного окна, мм 270
Толщина задней стенки, мм, не менее 8
Толщина боковой стенки, мм, не менее 4
Длина окна поиска пуль при одновременном открытии всех боковых крышек, мм 1000

Защитный экран:

Толщина, мм 2
Ширина, мм 720
Высота от основания установочного стола, мм 240

Устройство для сбора экстрактируемых гильз:

Размеры приемного окна, мм:
   • ширина 160
   • высота 160

Устройство дистанционного управления стрельбой:

Содержит силовой исполнительный механизм,
блок электропитания с приемным устройством,
пульт дистанционного управления;
Максимальный радиус действия, м, не менее 50
Максимальное тяговое усилие, Н, не менее 60
Наличие регулировок исполнительного механизма, передающего тяговое усилие на спусковой крючок, по высоте и длине хода;
Блок электропитания работает от сети переменного тока 220 В, 50Гц.

Система измерения скорости полета пули РС-4М:

Калибр испытуемого оружия, мм 4,5-14,5
Диапазон измерения скорости, м/с 60…1300
Погрешность измерения, % 1
Размер рабочего окна, мм 160×190
Габаритные размеры, мм:
   • блока датчиков 480×285×415
   • пульта управления 350×240×60
Электропитание 187…242 В
Масса в упаковке, кг 35

Описание актуально на: 22.01.2013.
