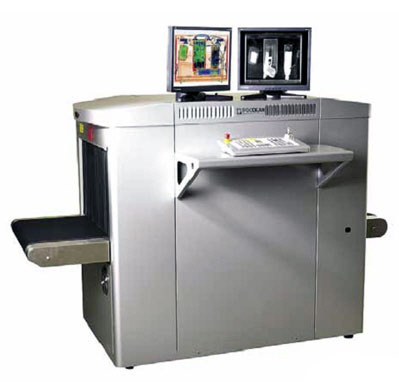

Рентгеновская установка для досмотра багажа "Сокол"
Новаторская комбинированная система рентгеновского контроля «Сокол» благодаря сочетанию технологии двойного потока рентгеновских лучей на просвет и технологии обратно-рассеянного излучения является самой совершенной существующей системой обнаружения опасных предметов в багаже. Уникальные возможности обнаружения как металлических, так и неметаллических опасных предметов, демонстрируемые системой «Сокол», делает ее незаменимым инструментом осмотра для сотрудников служб безопасности.
Технология
Поток рентгеновских лучей с двойной энергией на просвет генерирует изображение высокого разрешения, на котором легкообнаруживаются такие металлические предметы как огнестрельное оружие и ножи, и различаются мелкие предметы, например, тонкие провода (часть самодельного взрывного устройства). Технология двойного лучевого потока основана на использовании двух потоков рентгеновских лучей разной энергии для определения эффективного атомного числа предметов и получении их цветного изображения в зависимости от типа вещества.
Поток обратно-рассеянных рентгеновских лучей генерирует изображение высокого разрешения, показывающее органические вещества – листовую, сыпучую и жидкую взрывчатку, наркотики и пластмассовое оружие – часто пропускаемые системами обнаружения, основанными только на принципе сканирования «на просвет».
Изображения в системе «Сокол», похожие на фотографии, облегчают распознавание и снижают нагрузку на оператора.
Одновременное отображение изображений. Электронные приборы на изображении, полученном с помощью двойного потока рентгеновских лучей на просвет (рис. вверху), скрывают опасные предметы, находящиеся в кейсе.
На изображении содержимого того же кейса, полученном с помощью технологии обратно-рассеянного излучения (рис. внизу) отчетливо видны пистолет Глок, пластиковая и жидкая взрывчатка.
Система "Сокол" выпускается с различными размерами просмотрового туннеля.
 |  |  |
| Сокол 60-40 | Сокол 75-55 | Сокол 100-100 |
Технические характеристики
| 1.Технические характеристики рентгеновской установки | |
|---|---|
| Источники рентгеновского излучения | |
| Источники излучения | Электронные рентгеновские трубки |
| Максимальное рабочее напряжение | 140 кВ (dual-energy transmission X-ray) 160 кВ (Z Backscatter) |
| Максимальный рабочий ток | 1,0 мА (dual-energy transmission X-ray); 3,0 мA (Z Backscatter) |
| Максимальный рабочий цикл | 100% |
| Излучение установки | |
| Мощность экспозиционной дозы на внешней стороне | Менее 0,1 мР в час на расстоянии 5 см (2 дюйма) от поверхности |
| Доза излучения на посылку за сканирование | Менее 2,0 мР за досмотр |
| 2. Размеры туннеля для сканирования | |
| Длина: | Не ограничена |
| Ширина: | 64,7 см |
| Высота: | 43,8 см |
| 3. Характеристики конвейера | |
| Скорость | 11,9 м/мин |
| Макс. грузоподъемность | 136 кг при непрерывном использовании |
| 4. Характеристики изображений | |
| Обнаружение объектов (непосредственное разрешение) | Луженая медная проволока 40-го калибра (0,08 мм) |
| Глубина проникновения | 30 мм для стали |
| Формат изображения | 16 бит (2 байта) пикселей. 672 пикселя на строку. |
| Скорость получения изображений | Tx - 120 строк/с Bx - 165 строк/с |
| Размер файла изображения Tx - весь экран | 672 пикселя/строку x 2 байта/пиксель x 1280 строк/ экран = приблизительно 1,7 Мбайт |
| Размер файла изображения Bx - весь экран | 672 пикселя/строку x 2 байта/пиксель x 931 строк/ экран = приблизительно 1,3 Мбайт |
| 5. Характеристики окружающей среды | |
| Рабочая температура | от 0° до 40° С |
| Температура хранения | от -20° до 60° C |
| Влажность | 5-95% относительной влажности (без конденсации) |
| Высота над уровнем моря | 0-1524 м |
| Диапазон регулировки уровня | +/-1,9 см |
| Уровень шума | Не более 70 дБ. |
