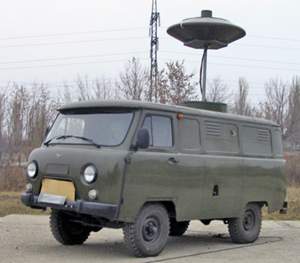

Автоматизированная мобильная станция радиоконтроля "АСКЕР"
Автоматизированная станция контроля параметров радиоизлучающих средств «Аскер» предназначена для обнаружения радиоизлучений, определения их радиотехнических параметров (РТП) и направлений на источники излучения, а также обзор общей радиоэлектронной обстановки, создаваемой средствами наземных, воздушных и морских объектов в рабочем диапазоне частот.
Решаемые задачи
- Поиск (обнаружение) сигналов в заданных оператором участках рабочего диапазона частот.
- Индикация наличия сигналов в выбранном частотном диапазоне в круговом или заданном, кратном 45°, секторе по азимуту.
- Измерение несущей частоты источника радиоизлучений.
- Обзор, за время задания (от 1 до 255 мс), и индикацию наличия сигнала в заданном диапазоне частот с полосой обзора 500 МГц.
- Определения вида внутриимпульсной модуляции.
- Измерение длительности импульса сигнала.
- Измерение периода следования импульсов сигналов.
- Измерение пеленга на источник радиоизлучения.
- Отождествление типа источника радиоизлучения по измеренным параметрам (несущей частоте, длительности, периоду следования радиоимпульсов, девиации частоты для ЛЧМ сигналов) путем сравнения с каталогом базы данных и составления описания неопознанных источников радиоизлучения.
- Отображение на мониторе ЭВМ текущего состояния аппаратуры в режиме функционального контроля.
- Накопление и хранение большого массива данных с характеристиками принятых радиосигналов и вывод их по команде оператора на устройство долговременного хранения информации.
Состав станции радиоконтроля
- устройство антенное
- механизм подъема — опускания устройства антенного
- автомобиль
- электроагрегат
- шкаф питания
- система жизнеобеспечения (отопление, вентиляция, кондиционер)
- преобразователь частоты
- приемо-анализирующее устройство
- спецвычислитель на базе ЭВМ
- приёмник синхронизирующий ПС-161 спутниковых систем ГЛОНАСС/GPS, обеспечивающий топопривязку станции
- радиостанция IC-F111 обеспечивающая речевую связь по симплексному каналу с имеющимися двумя переносными радиостанциями IC-F11/S
Технические характеристики
| Рабочий диапазон | 1,0 - 12 ГГц |
| Энергетический потенциал в режиме частотно-временного анализа квазинепрерывного сигнала: | |
| - по каналу обнаружения | 115 дБ/Вт |
| - по каналу пеленгования | 105 дБ/Вт |
| Частотная полоса мгновенного анализа сигнала | 500 МГц |
| Среднеквадратическая ошибка (СКО) измерения частоты в режиме частотно-временного анализа квазинепрерывного сигнала | 2 МГц |
| Диапазон измерения длительности импульсов сигнала | 0,1 - 256 мкс |
| Диапазон измерения периода следования импульсов сигнала | 3 - 10 000 мкс |
| Односигнальный мгновенный динамический диапазон относительной (шумовой) чувствительности | не менее 60 дБ |
| CКО азимутального пеленгования источника радиоизлучения | 5 - 10° |
| Сектор обзора пространства по азимуту | 0 - 360° |
| Угол места, в котором обеспечивается прием сигналов | 0 - 20° |
| Мощность, потребляемая изделием от промышленной сети напряжением 220 В или встроенного электроагрегата | не более 4 кВт |
| Транспортная база автомобиль | УАЗ-374102 |
| Масса изделия | 3 500 кг |
| Вид принимаемых радиосигналов | непрерывный, квазинепрерывный, импульсный немодулированный, импульсный модулированный - ЛЧМ, ФКМ |
| Режимы работы станции | ручной (оператор визуально обнаруживает ИРИ, определяет параметры, пеленгует) |
| Диапазон рабочих температур наружного воздуха при эксплуатации | от -40 до 55°С |
Описание актуально на: 08.08.2012.
