Стационарная измерительная станция радиомониторинга и пеленгования "АРК-ССИ (АРЧА-И), АРК-ССИН (АРЧА-ИН)"
 (обслуживаемая и необслуживаемая)

Стационарная измерительная станция радиомониторинга и пеленгования "АРК-ССИ (АРЧА-И), АРК-ССИН (АРЧА-ИН)" предназначена для решения следующих задач:


• панорамный спектральный анализ;
• пеленгование;
• измерение напряженности электромагнитного поля;
• измерение параметров радиосигналов, в том числе измерение частоты и полосы радиосигналов, измерение параметров модуляции;
• запись и технический анализ радиосигналов;
• мониторинг радиоканалов.

Состав:

Пост №1. Стационарный пеленгатор АРТИКУЛ-С с антенной системой АС-ПП4 для установки на мачте произвольной высоты.

Пост №2. Панорамный измеритель напряженности поля АРГАМАК-ИС и конвертор выносной АРК-КНВ4.

Пост №3. Комплекс технического анализа сигналов систем связи АРГАМАК-ЦС.

Пост №4. Сервер геоинформационного обеспечения АРК-ГИС (цифровые карты местности в согласованном формате приобретает и устанавливает Заказчик по инструкции Исполнителя).

Общесистемное оборудование:

• аппаратура обмена данными между станциями;
• система электропитания с дистанционным управлением.

Особенности:

• станция может входить в состав автоматизированной системы радиомониторинга АРМАДА;
• станция может входить в состав территориально распределенной системы АРК-ПОМ1;
• обмен данными между постами и управление осуществляется дистанционно с использованием оптоволоконных, проводных каналов связи и радиоканалов.

Станция обеспечивает:

• измерение напряженности электромагнитного поля и параметров радиосигналов;
• панорамный анализ во всем рабочем диапазоне частот или на отдельных участках, выявление изменений окружающей электромагнитной обстановки;
• протоколирование (запись на жесткий диск) радиообстановки в исследуемом диапазоне частот в координатах «амплитуда -частота - пеленг - время» в течение длительного времени с привязкой к местоположению комплекса и абсолютному времени на момент записи;
• поиск новых излучений, измерение их параметров, сравнение с базой данных;
• создание баз данных, пополнение их и сопоставление регистрируемых данных с эталонами, хранящимися в базах;
• одноканальное и многоканальное пеленгование радиоизлучений с произвольными видами модуляции и шириной спектра;
• автоматизированный мониторинг радиотелефонных каналов, запись демодулированных сигналов одновременно со служебными параметрами (частота, время, уровень сигнала и т.п.);
• запись, технический анализ и измерение параметров радиосигналов;
• воспроизведение демодулированных передач;
• контроль переговоров штатных радиосредств, протоколирование и накопление данных для последующего анализа;
• определение местоположения источников радиоизлучений и отображение их на электронной карте.

Антенная система АС-ПП4 и блок выносного датчика поля
АРГАМАК-ИС с преобразователем радиосигналов на крыше здания

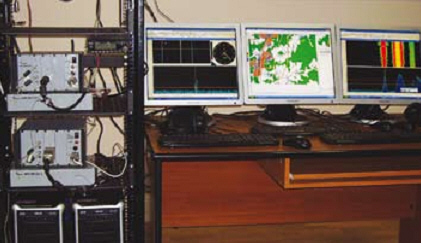

Рабочее место оператора станции АРЧА-И

Функции постов:

Пост № 1:

• панорамный анализ в рабочем диапазоне частот;
• протоколирование радиообстановки в заданном диапазоне в координатах «амплитуда-частота-время-пеленг»;
• быстрый поиск новых источников радиоизлучений;
• пеленгование (одноканальное и многоканальное);
• запись радиосигналов, измерение их параметров, технический анализ;
• автоматизированный мониторинг выявленных радиоканалов;
• передача по компьютерной сети служебной информации на посты № 2 - 4 для ведения базы данных;
• сбор и обработка результатов мониторинга радиоканалов;
• передача заданий и данных на периферийные станции;
• прием данных от периферийных станций;
• управление базами данных (архивирование, восстановление, фильтрация и т.п.);
• подготовка отчетных документов и вывод их на печать (в т.ч. графических);
• прием данных от аппаратуры навигации.

Основным назначением поста № 1 является пеленгование и определение местоположения источников радиоизлучения (при работе в составе системы АРК-ПОМ1) в реальном масштабе времени.

Пост № 2:

• измерение напряженности электромагнитного поля;
• измерение параметров радиосигналов;
• анализ сигналов беспроводных систем связи и передачи данных;
• контроль параметров сигналов базовых станций систем сотовой связи с временным и кодовым разделением каналов систем GSM, CDMA, TETRA, UMTS, LTE, а также параметров сигналов точек доступа систем WiMax;
• анализ параметров сигналов цифрового телевидения стандартов DVB-T/H/T2;
• запись радиосигналов, измерение параметров модуляции, технический анализ;
• автоматизированный мониторинг выявленных радиоканалов;
• передача по компьютерной сети заданий и служебной информации на посты № 1, 3, 4 для ведения базы данных.

Пост № 3:

• панорамный анализ, прием и оценка параметров сигналов систем связи в ВЧ, ОВЧ, УВЧ и СВЧ диапазонах частот;
• запись радиосигналов для последующего анализа;
• автоматическое распознавание радиоизлучений с аналоговой, частотной и фазовой модуляцией, демодуляция и декодирование цифровых потоков широкого перечня протоколов и стандартов в реальном масштабе времени и по записанным фрагментам радиосигналов;
• структурно-временной анализ демодулированных цифровых потоков;
• формирование отчетов по каждому этапу технического анализа.

Пост работает по командам с постов № 1, 2 или по самостоятельному заданию.

Пост № 4:

• отображение информации о пеленгах и местоположении источников радиоизлучений на электронной карте;
• сбор и обработка данных радиомониторинга;
• подготовка отчетных документов и вывод их на печать (в т.ч. графических);
• прием данных о местоположении;
• отображение на карте результатов измерений напряженности поля, выполненных на местности;
• теоретический расчет диаграммы напряженности поля ИРИ с учетом рельефа местности;
• корректировка диаграммы напряженности поля ИРИ по результатам измерений, выполненных на местности.

Описание актуально на: 17.06.2012.
