Мобильный пеленгатор с двумя антенными системами "АРК-МП (АРТИКУЛ-М)"
Мобильный пеленгатор "АРК-МП (АРТИКУЛ-М)" предназначен для решения задач радиомониторинга на местности, в том числе:
- пеленгование;
- определение местоположения источников радиоизлучений;
- панорамный спектральный анализ;
- оценка напряженности электромагнитного поля;
- оценка параметров радиосигналов;
- запись и технический анализ радиосигналов;
- мониторинг радиоканалов.
Мобильный пеленгатор АРТИКУЛ-М
с антенными системами АС-МП6 и АС-ПП4

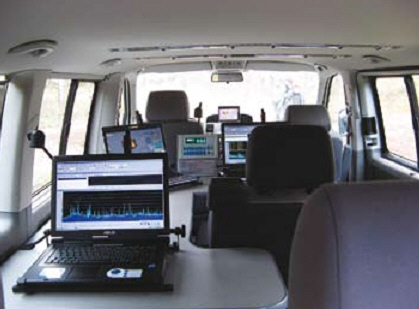

Рабочие места операторов пеленгатора АРТИКУЛ-М

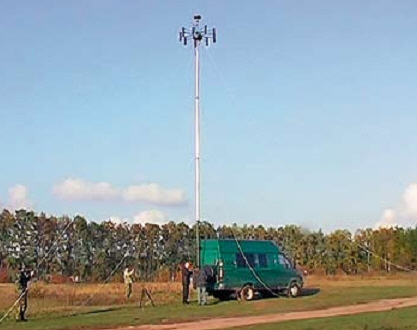

Мобильный пеленгатор АРТИКУЛ-М с двумя
антенными системами АС-МП17 и АС-ПП17
Базовый состав:
На основе модулей серии АРГАМАК+ с полосой одновременной обработки до 24 МГц
- съемная антенная система АС-МП17+ для установки на крыше автомобиля или антенная система АС-МП6+ под несъемным обтекателем;
- складная антенная система АС-ПП4+ со встроенным двухка-нальным преобразователем радиосигналов для установки на выносной мачте (мачта предоставляется Заказчиком);
- блок сопряжения;
На основе модулей серии АРГАМАК с полосой одновременной обработки 5 МГц
- съемная антенная система АС-МП17 для установки на крыше автомобиля или антенная система АС-МП6 под несъемным обтекателем;
- складная антенная система АС-ПП4 или АС-ПП17 со встроенным двухканальным преобразователем радиосигналов для установки на выносной мачте (мачта предоставляется Заказчиком);
- двухканальный блок аналого-цифровой обработки АРК-АЦО-М11;
Кабель снижения выносной антенной системы длиной 25 м (по согласованию до 100 м);
Устройство управления и отображения;
Система электропитания с зарядным устройством и аккумулятором.
Дополнительно:
- мачта АРК-МТ3;
- аппаратура навигации АРК-КН1 или АРК-КН2М (цифровые карты местности в согласованном формате приобретает и устанавливает Заказчик по инструкции Исполнителя).
Особенности:
- пеленгатор функционирует под управлением ПЭВМ;
- используемые программные пакеты поддерживают возможность дистанционного управления по радиоканалам;
- в зависимости от используемой антенной системы комплекс может функционировать в движении и на стоянках.
Пеленгатор обеспечивает:
- поиск новых радиоизлучений, измерение их параметров, сравнение с базой данных;
- панорамный анализ во всем рабочем диапазоне частот или на отдельных участках в условиях сложной электромагнитной обстановки, выявление изменений окружающей радиообстановки;
- оценку напряженности электромагнитного поля;
- запись радиосигналов;
- запись радиообстановки в исследуемом диапазоне частот в координатах «амплитуда-частота-пеленг-время» с привязкой к местоположению комплекса и абсолютному времени на момент регистрации;
- ведение баз данных и сопоставление регистрируемых данных с эталонами, хранящимися в базах;
- одноканальное и многоканальное пеленгование радиоизлучений с произвольными видами модуляции и шириной спектра;
- определение местоположения источников радиоизлучения и отображение результатов на электронной карте при пеленговании на стоянке и в движении;
- автоматизированный мониторинг радиоканалов на отдельных участках диапазона и на фиксированных частотах, запись демо-дулированных сигналов совместно со служебными параметрами (частота, время, уровень сигнала и т.п.);
- технический анализ и оценку параметров сигналов;
- воспроизведение демодулированных передач;
- сбор данных для анализа в режиме отложенной обработки.
Технический отсек мобильного пеленгатора АРТИКУЛ-М
с антенными системами АС-МП6 и АС-ПП4
Основные технические характеристики
| Панорамный анализ | |
| Рабочий диапазон частот базового комплекта | 20 - 3000 МГц (1,5 - 8000 МГц)* |
| Аттенюаторы | 0-30 дБ с шагом 2 дБ |
| Односигнальный динамический диапазон | не менее 110 дБ |
| Динамический диапазон по интермодуляции 3 и 2 порядка | не менее 75 дБ |
| Полоса одновременной обработки: | |
| • для АРГАМАК | 5 МГц |
| • для АРГАМАК+ | 24 МГц |
| Скорость панорамного анализа в рабочем диапазоне: | |
| • для АРГАМАК | до 4 ГГц/с |
| • для АРГАМАК+ | до 10 ГГц/с** |
| Пеленгование одноканальное и многоканальное | |
| Метод пеленгования | корреляционно-интерферометрический |
| Рабочий сектор углов | 0°- 360° |
| Рабочий диапазон частот | 20 - 3000 МГц (1,5 - 8000 МГц)* |
| Ширина спектра пеленгуемого сигнала | произвольная |
| Инструментальная точность (СКО) при размещении антенной системы на крыше автомашины в диапазоне, не более: | |
| • 1,5 - 20 МГц (литера-КВ) | 5° |
| • 20 - 3000 МГц | 2,5° |
| • 3000 - 8000 МГц (литера-3) | 3° |
| Инструментальная точность (СКО) при размещении антенной системы на выносной мачте в диапазоне, не более: | |
| • 1,5 - 20 МГц (литера-КВ) | 5° |
| • 20 - 3000 МГц | 2° |
| • 3000 - 8000 МГц (литера-3) | 3° |
| Чувствительность по полю при размещении антенной системы на крыше автомашины (дискретность спектра 3,125 кГц) в диапазоне: | |
| • 1,5 - 20 МГц (литера-КВ) | не более 30 мкВ/м |
| • 20 - 3000 МГц | 2 - 15 мкВ/м |
| • 3000 - 8000 МГц (литера-3) | не более 25 мкВ/м |
| Чувствительность по полю при размещении антенной системы на выносной мачте (дискретность спектра 3,125 кГц) в диапазоне: | |
| • 1,5 - 20 МГц (литера-КВ) | не более 30 мкВ/м |
| • 20 - 3000 МГц | 1 - 10 мкВ/м |
| • 3000 - 8000 МГц (литера-3) | не более 25 мкВ/м |
| Виды регистрируемой информации | пеленг, демодулированный сигнал, спектрограмма, |
| Полоса одновременной обработки: | |
| • для АРГАМАК | 5 МГц |
| • для АРГАМАК+ | 24 МГц |
| Скорость многоканального пеленгования: | |
| • для АРГАМАК | не менее 120 МГц/с |
| • для АРГАМАК+ | не менее 500 МГц/с |
| Скорость одноканального пеленгования: | |
| • для АРГАМАК | не менее 30 пеленгов/с |
| • для АРГАМАК+ | не менее 80 пеленгов/с |
| Минимальная длительность пеленгуемого сигнала для АРГАМАК: | |
| • однократного | 30 мс |
| • повторяющегося | 10 мс |
| Минимальная длительность пеленгуемого сигнала для АРГАМАК+: | |
| • однократного | 10 мс |
| • повторяющегося | 1 мс |
| Запись радиосигналов, технический анализ и измерение параметров | |
| Непрерывная запись радиосигналов в полосе (допускается ограниченное число пауз в записи, | |
| • для АРГАМАК | до 2 МГц |
| • для АРГАМАК+ | до 24 МГц |
* литера-КВ для пеленгования в КВ диапазоне 1,5 – 25 МГц встраивается в антенную систему (опция).
Описание актуально на: 13.06.2012.
Для уточнения технических характеристик «Мобильный пеленгатор с двумя антенными системами "АРК-МП (АРТИКУЛ-М)" », а также для получения информации по наличию и условиям поставки Вы можете заполнить форму запроса ниже.
Внимание! Поставка оборудования осуществляется только юридическим лицами и только по безналичному расчёту.
