Стационарная станция радиомониторинга и пеленгования "АРК-ССТ (АРЧА), АРК-ССТН (АРЧА-Н)"
(обслуживаемая и необслуживаемая)
Назначение:
- решение задач радиомониторинга на местности, в том числе:
- панорамный спектральный анализ;
- пеленгование;
- оценка напряженности электромагнитного поля;
- оценка параметров радиосигналов;
- технический анализ радиосигналов;
- мониторинг радиоканалов.
Состав (полная комплектация):
- Пост №1. Стационарный пеленгатор АРТИКУЛ-С.
- Пост №2. Приемник панорамный многоканальный АРК-РД6 или панорамное радиоприемное устройство одноканальное АРГАМАК с преобразователем АРК-КНВ4М.
- Пост №3. Комплекс записи и технического анализа сигналов АРГАМАК-ЦС.
- Пост №4. Cервер геоинформационного обеспечения АРК-ГИС (цифровые карты местности в согласованном формате приобретает и устанавливает Заказчик по инструкции Исполнителя).
Общесистемное оборудование:
- аппаратура обмена данными между станциями;
- система электропитания с резервным аккумулятором;
- ручной пеленгатор АРК-РП3М;
- носимый автоматический пеленгатор АРТИКУЛ-Н1.
В сокращенной комплектации станция содержит пост № 1. Оператором этого поста решаются все основные задачи радиомониторинга, в т.ч. расчет местоположения источника радиоизлучения и отображение результатов на электронной карте.
Особенности:
- станция может входить в состав многостанционной системы определения местоположения АРК-ПОМ1 и автоматизированной системы радиомониторинга АРМАДА;
- в составе станции предусмотрено наличие аппаратуры ручного пеленгования или носимых средств автоматического радиомониторинга, с помощью которых решается задача локализации источников радиоизлучений в местах, недоступных для мобильного средства: в зданиях, на крышах, на трудно проходимой местности;
- обмен данными между постами и управление осуществляется дистанционно с использованием оптоволоконных, проводных каналов связи и радиоканалов.
Станция обеспечивает:
- панорамный анализ во всем рабочем диапазоне частот или на отдельных участках, выявление изменений окружающей электромагнитной обстановки;
- запись на накопитель радиообстановки в исследуемом диапазоне частот в координатах «амплитуда-частота-пеленг-время» в течение длительного времени с привязкой к местоположению комплекса и абсолютному времени на момент записи;
- поиск новых излучений, измерение их параметров, сравнение с базой данных;
- ведение баз данных и сопоставление регистрируемых данных с эталонами, хранящимися в базах;
- одноканальное и многоканальное пеленгование радиоизлучений с произвольными видами модуляции и шириной спектра;
- автоматизированный мониторинг радиотелефонных каналов, запись демодулированных сигналов одновременно со служебными параметрами (частота, время, уровень сигнала и т.п.);
- запись радиосигналов, технический анализ и оценка параметров радиосигналов;
- воспроизведение демодулированных передач;
- контроль переговоров штатных радиосредств, протоколирование и сбор данных для последующего анализа;
- определение местоположения источников радиоизлучений и отображение их местоположения на электронной карте при работе в составе многостанционной системы.
Антенная система АС-ПП4 на крыше здания
Рабочее место оператора станции АРЧА

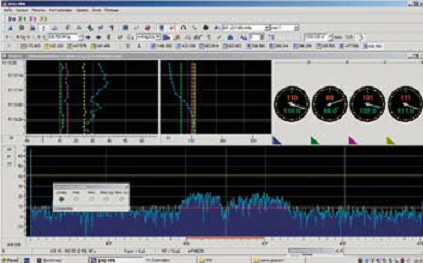

Окно программы СМО-КН при определении местоположения ИРИ
Окно программы СМО-ППК в режиме одноканального пеленгования.
Работа в составе системы из трех стационарных и одной мобильной станции
Основные технические характеристики
| Панорамный анализ | |
| Рабочий диапазон частот: | |
| Пост №1 | 20 - 3000 (1,5 - 8000) МГц |
| Пост № 2 | 9 кГц - 18 ГГц |
| Скорость панорамного анализа в рабочем диапазоне | в зависимости от типа РПУ |
| Пеленгование одноканальное и многоканальное | |
| Метод пеленгования | корреляционно-интерферометрический |
| Рабочий сектор углов | 0° - 360° |
| Рабочий диапазон частот: | 20 - 3000 (1,5 - 8000) МГц |
| Чувствительность по полю при дискретности спектра 3,125 кГц в диапазоне: | |
| 1,5-20 МГц (литера-КВ) | не более 30 мкВ/м |
| 20-1000 МГц (литера-1) | не более 12 мкВ/м |
| 1000-3000 МГц (литера-2) | не более 12 мкВ/м |
| 3000-8000 МГц (литера-3) | не более 25 мкВ/м |
| Инструментальная точность (СКО), не более | |
| 1,5-20 МГц (литера-КВ) | 5° |
| 20-1000 МГц (литера-1) | 2° |
| 1000-3000 МГц (литера-2) | 2° |
| 3000-8000 МГц (литера-3) | 3° |
| Возможность выноса антенной системы | до 100 м |
| Запись радиосигналов, технический анализ | |
| Максимальная полоса записываемого радиосигнала | до 24 МГц |
| Длительность непрерывной записи радиосигналов | определяется объемом накопителя |
Прочие технические параметры определяются типом оборудования в составе станции.
Описание актуально на: 12.06.2012.
