Многофункциональное поисковое устройство "ST 034"

Многофункциональное поисковое устройство ST 034 предназначено для проведения мероприятий по обнаружению и определения местоположения специальных технических средств (СТС) негласного получения информации и выявления естественных и искусственно созданных каналов утечки информации.

К основным типам СТС, на обнаружение которых ориентированы каналы обнаружения ST034, являются:

СТС с передачей информации по радиоканалу.

К ним, прежде всего, относят:

  • радиомикрофоны;
  • телефонные радиоретрансляторы;
  • радиостетоскопы;
  • видеокамеры с радиопередатчиком;
  • несанкционированно используемые сотовые телефоны и модемы стандартов GSM, DECT, а так же устройства с цифровыми каналами передачи данных стандартов WLAN и BLUETOOTH.
  • CТС имеющие в своем составе устройства пространственного высокочастотного облучения;
  • радиомаяки для слежения за перемещением объектов (людей, транспортных средств, грузов и т.п.);

    СТС с передачей информации в инфракрасном диапазоне частот.

    К ним относят, как СТС передающие информацию в инфракрасном диапазоне частот, так и CТС имеющие в своем составе источники пространственного облучения в инфракрасном диапазоне.

    СТС, использующие для передачи информации проводные линии силового и слаботочного электрооборудования.

    Такими средствами могут быть СТС использующие для передачи информации силовые линии сети переменного тока, абонентские телефонные линии, линии систем пожарной и охранной сигнализации.

  • К естественным и искусственным созданным каналам утечки информации, обнаружение которых входит в задачи ST 034 являются:

    Акустический информационный канал

     - возникший в проводных линиях различного назначения в результате электроакустического преобразования (микрофонного эффекта).

    Источникам такого эффекта являются, как правило, громкоговорители, трансформаторы, электромагнитные звонки.

    Акустический информационный канал,

     - возникший в результате отсутствия или недостаточной шумоизоляции в контролируемых помещениях.

    Описание основных компонентов

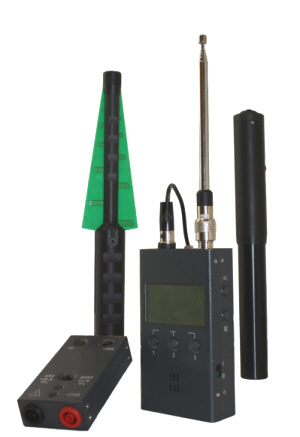

    Основной блок

    1 графический индикатор
    2 кнопки управления
    3 решетка внутреннего звукового излучателя
    4 разъем для подключения внешних преобразователей
    5 инфракрасный датчик
    6 высокочастотный разъем типа TNC
    7 кнопка управления подсветкой дисплея
    8 вход в МЕНЮ и кнопка подтверждения выбора
    9 кнопка ВКЛ/ВЫКЛ
    10 кнопки управления «+» и «-»
    11 разъем подключения головных телефонов
    12 разъем USB
    13 Индикатор заряда аккумулятора
    14 ответная часть крепления универсального адаптера проводных линий

    Универсальный адаптер проводных линий

    УАПЛ представляет собой законченный блок, в котором конструктивно объединены два преобразователя:

  • понижающий трансформаторный преобразователь напряжения, предназначенный для работы в канале анализатора проводных линий с диапазоном частот от 0.01 -15МГц
  • дифференциальный низкочастотный усилитель, предназначенный для работы в канале дифференциального низкочастотного усилителя с диапазоном частот от 0.3 -12кГц.

    УАПЛ сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного, так и переменного, не более 250В.

    1 Тонкая подстройка степени ослабления синфазной помехи в канале ДНУ
    2 Включение/выключение аттенюатора на 20дБ, для режима АПЛ и ДНУ
    3 Переключатель режимов
    4 Индикаторы состояния линии
    5 Входные контакты

    Дополнительные преобразователи

    • Детектор СВЧ излучений «ST 03.SHF»
    • Датчик магнитного поля «ST 03.MA»
    • Акустический датчик «ST 03.A»

    КАНАЛЫ ОБНАРУЖЕНИЯ

    ST 034 имеет семь каналов обнаружения.

    Канал высокочастотного детектора-частотомера.

    Принцип действия этого канала основан на широкополосном детектировании мощности электромагнитного поля в диапазоне частот 50-2500МГц. Прием сигналов осуществляется на телескопическую и ВЧ- антенны.

    Уровень сигнала отображается на двухстрочном индикаторе с 32-сегментной шкалой. Различие в использовании двух шкал состоит в следующем: верхняя шкала индицирует усредненное значение продетектированного сигнала, а нижняя его пиковые значения. Соответственно, в верхней строке будут преобладать сигналы с АМ и ЧМ модуляцией, а в нижней - близкие к импульсным видам сигналов (например, сигналы DECT, GSM). Наличие индикации на двух шкалах говорит о смешанном виде сигнала на входе детектора (например, телевизионный сигнал).

    Обеспечено измерение текущих значений частоты принятого радиосигнала и определение наиболее устойчивого её значения (для сигналов с постоянной несущей частотой).

    Индицируется обнаружение сигналов стандартов GSM, DECT, WLAN и BLUETOOTH.

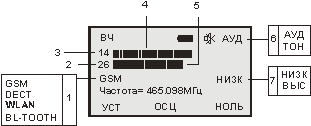

    1 индикация обнаружения цифровых стандартов передачи данных GSM, DECT, WLAN и BLUETOOTH.
    2 текущее абсолютное значение нулевого уровня шкалы индикации (позиция 3) в dB
    3 текущее абсолютное значение нулевого уровня шкалы индикации (позиция 1) в dB
    4 32-х сегментная шкала индикации уровня интегральной мощности источника радиоизлучения
    (ориентирован на радиопередатчики с постоянно излучаемой мощностью)
    5 32-х сегментная шкала индикации уровня импульсной мощности источника радиоизлучения
    (ориентирован на импульсные радиопередатчики, такие как GSM, DECT)
    6 варианты звукового контроля/кратковременная индикация установки порога срабатывания
    7 чувствительность шкал индикации
    8 частота радиосигнала

    Канал CВЧ - детектора

    Принцип действия этого канала основан на широкополосном детектировании мощности электромагнитного поля в диапазоне частот 2.5-10ГГц (При неравномерности АЧX +/-8дБ). Прием сигналов осуществляется при подключении к основному блоку СВЧ – детектора ST132.SHF.

    Канал анализатора проводных линий

    Приемная часть данного канала представляет собой супергетеродин с двойным преобразованием частоты и цифровым синтезатором частоты.

    В этом канале обеспечивается приём и вывод на дисплей, в виде панорамы, сигналов передаваемых по проводным линиям различного назначения (электрической сети, телефонной сети, вычислительных сетей, пожарной и охранной сигнализации и т.п.), как обесточенных, так и находящихся под напряжением (постоянным или переменным) до 250В.

    Приём сигналов осуществляется путём автоматического сканирования в частотном диапазоне от 0.015 до 15МГц.

    Подключение ST 034 к анализируемой линии производится через универсальный адаптер проводных линий с использованием комплекта щупов.

    Предусмотрен автоматический и ручной варианты выбора установки порога остановки сканирования, выбора направления сканирования, а так же режим вычитания панорамы.

    Классификация сигналов в контролируемых проводных линиях осуществляется на основе анализа панорамы, отображающей частотные составляющие спектра принятого сигнала и уровень на каждой из них. При остановке сканирования обеспечивается возможность непосредственного слухового контроля принятого сигнала, с выбором АМ или ЧМ демодулятора.

    1 текущая частота
    2 индикатор вида демодуляции
    3 индикация доступности режима вычитания панорам
    4 индикация текущего состояния сканирования и направления сканирования
    5 порог остановки сканирования
    6 значения уровня сигнала

    Канал детектора инфракрасных излучений

    В этом канале обеспечивается приём излучений на встроенный фотодиод, работающий в инфракрасном диапазоне частот.

    Производится детектирование принятых излучений и вывод для визуального и слухового контроля Предусмотрена индикация значения частоты продетектированного сигнала

    1 частота преобладающей гармонической составляющей в текущем сигнале. Формат индикации: “Нижн. Част.” – для диапазона измерений от 10 до 400 кГц и “Верх. Част.” – для диапазона измерений от 40 до 9999 Гц. Если отклонения значений частот нескольких измерений находятся в пределах 1.5%, то индикация частоты имеет формат: “Захват НЧ..” и “Захват ВЧ..”, соответственно
    2 численное значение интегрального уровня сигнала
    3 шкала графического отображения интегрального уровня

    Дополнительно обеспечена возможность представления сигналов с использованием октавных фильтров.

    1 шесть шкал индикации уровней в логарифмическом масштабе, для частотных полос с центральными частотами 0.25, 0.5, 1, 2, 4 и 8 кГц.
    2 индикация выбранного метода индикации. «БЫСТР»- индицируются мгновенные изменения значения сигналов, «МЕДЛИ» -усредненные значения
    3 Численные значения уровня сигналов

    Канал дифференциального низкочастотного усилителя

    В этом канале обеспечивается приём сигналов передаваемых по проводным линиям в звуковом диапазоне частот с обеспечением их визуального и слухового контроля.

    Подключение ST 034 к анализируемой линии производится через универсальный адаптер проводных линий, в режиме ДНУ, с использованием соединительных проводов. Симметричный вход УАПЛ, в данном режиме, позволяет эффективно подавлять внешние помеховые сигналы.

    1 частота преобладающей гармонической составляющей в текущем сигнале
    2 численное значение интегрального уровня сигнала
    3 шкала графического отображения интегрального уровня

    Канал детектора магнитного поля

    При подключении датчика магнитного поля «ST 03.MF» обеспечивается индикация значения относительного уровня магнитного поля в заданном диапазоне частот. Дополнительно отображается значение частоты преобладающей гармонической составляющей в текущем сигнале.

    Канал акустического преобразователя

    При подключении акустического «ST 03.A» преобразователя обеспечивается индикация относительного уровня звукового давления с выводом сигнала для слухового контроля.

    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ST 034

    ОСЦИЛЛОГРАФ

    1 Осциллограмма
    2 Значения горизонтальной развертки в пересчете на весь экран
    3 Значения вертикальной развертки, в пересчете на весь экран
    4 Текущее значение частоты измеряемого сигнала, Гц
    5 Текущее значение длительности измеряемого сигнала, мс

    СПЕКТРОАНАЛИЗАТОР

    1 Осциллограмма
    2 Значения горизонтальной развертки в пересчете на весь экран
    3 Значения вертикальной развертки, в пересчете на весь экран
    4 Текущее значение амплитуды пиковой частоты
    5 Значение пиковой частоты текущего спектра

    Технические характеристики ST 034

    Высокочастотный детектор-частотомер

    Диапазон рабочих частот, МГц

    20÷3000

    Чувствительность по входу, дБм

    минус 50 (20МГц÷2000МГц)
    минус 40 (2000МГц÷3000МГц)

    Динамический диапазон индикации, дБ

    55

    Чувствительность частотомера, дБм минус 30 (100МГц÷2000МГц) минус 25 (2000÷2500МГц)
    Погрешность измерения частоты, МГц, % ±0.1
    Идентификация протоколов передачи данных GSM, DECT, WI–FI, BLUETOOTH

    Детектор СВЧ излучений

    Диапазон частот, при неравномерности АЧХ ±3дБ, ГГц 2.5÷8
    Пороговая чувствительность, Вт/см² 2.5x10-10
    Динамический диапазон, дБ 32
    Тип антенны Логопериодическая
    Поляризация Горизонтальная
    Ширина диаграммы направленности, град ° 60°÷90°

    Анализатор проводных линий

    Диапазон сканирования, МГц 0,05÷15
    Чувствительность, при с/ш 10 дБ, дБмкВ <35
    Полоса пропускания, кГц 20
    Режимы детектирования АМ, ЧМ
    Максимально допустимое напряжение, В 250

    Дифференциальный низкочастотный усилитель

    Диапазон частот, кГц 0.3÷12
    Коэффициент ослабления синфазной помехи, дБ >60
    Входное сопротивление, кОм 75
    Приведенное ко входу напряжение шумов, мкВ <20
    Динамический диапазон, дБ 50
    Максимально допустимое входное напряжение, В 250

    Детектор низкочастотного магнитного поля

    Диапазон частот, кГц 0,4÷12
    Пороговая чувствительность, Тл/Гц½ 10-11
    Динамический диапазон, дБ 50

    Акустический преобразователь

    Диапазон частот, кГц 0.3÷8
    Уровень эквивалентного звукового давления обусловленный собственными шумами, дБ <40
    Динамический диапазон, дБ 50

    Детектор инфракрасного излучения

    Спектральный диапазон, по уровню 10%, нм 750÷1100
    Полоса частот детектирования, кГц 0.3÷300
    Пороговая чувствительность, Вт/Гц½ ≤10-13
    Угол поля зрения, град ° 30°

    Звуковой тракт

    Диапазон частот, кГц 0.2÷12
    Диапазон частот встроенного излучателя, кГц 0.5÷5.0
    Максимальная выходная мощность встроенного излучателя, мВт 100

    Питание

    Источник питания LI POL аккумулятор
    Максимальный потребляемый ток, мА <100
    Внешний интрефейс USB
    Габариты, мм
    Основной блок 125x62x28
    Сумка – упаковка 250x160x140
    Вес, кг
    Основной блок 0.25

    Комплектация, шт

    Основной блок 1
    Универсальный адаптер проводных линий 1
    Телескопическая антенна 1
    ВЧ -антенна 1
    Комплект щупов 1
    Кабель USB 1
    Блок питания 1
    Мини диск с ПО 1
    Инструкция по эксплуатации 1
    Сумка-упаковка 1
    Поставляется дополнительно
    СВЧ антенна – детектор ST 03.SHF
    Датчик магнитного поля ST 03.MF
    Акустический датчик ST 03.A
  • Описание актуально на: 11.06.2012.

    Для уточнения технических характеристик «Многофункциональное поисковое устройство "ST 034"», а также для получения информации по наличию и условиям поставки Вы можете заполнить форму запроса ниже.

    Внимание! Поставка оборудования осуществляется только юридическим лицами и только по безналичному расчёту.

    «Многофункциональное поисковое устройство "ST 034"» поставляется компаниями:

    • АВМ-СИСТЕМС
      • Адрес: г. Москва, 105523, Щелковское шоссе, дом 100, корп. 100
      • Телефон: +7 (925) 507-63-54
      • Факс: +7 (499) 391-98-07
      • E-mail: info@bnti.ru
      • WWW: www.bnti.ru
