Радиолокатор для зондирования строительных конструкций "РАСКАН-2"

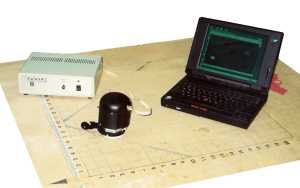

Рис. 1. Общий вид радиолокатора "Раскан-2"

В настоящее время в лаборатории дистанционного зондирования ЦНИИРЭС осуществлена разработка прибора "Раскан-2" для зондирования строительных конструкций в радиодиапазоне с высоким разрешением. Данный прибор представляет собой радиолокатор, работающий на отражение, т.е. передающая и приемная части антенны расположены с одной стороны зондируемой поверхности. Общий вид радиолокатора "Раскан-2" представлен на рис. 1. Отражение электромагнитного излучения происходит от объектов, обладающих контрастом диэлектрической проницаемости по отношению к среде, в которой они находятся. В силу этого на получаемых изображениях видны не только металлические объекты, но и диэлектрические неоднородности, например, пустоты, что отличает данный прибор от широко используемых в настоящее время металлоискателей.

Рис. 2. Упаковка радиолокатора

Для демонстрации эффективности радиолокатора "Раскан-2" производилось зондирование макета стены, в качестве которого использовался пакет из 7 листов сухой штукатурки размером 1х1,2 м² и общей толщиной 10,5 см, между слоями которой были расположены различные объекты. В качестве объектов, подлежащих обнаружению, использовались два металлических провода, а также 7 монет диаметром 25 мм. Кроме этого, во втором слое штукатурки было выбрано квадратное отверстие размером 3х3 см² в плане съемки, глубина отверстия соответствовала толщине листа штукатурки - 1,5 см.
Схема расположения объектов в макете стены приведена на рис. 3. Цифра у каждого из объектов задает порядковый номер слоя, считая сверху, под которым он находится, т.е. объект с цифрой 2 находится между 2 и 3 слоем сухой штукатурки. Одна из монет находится над левым проводом, а вторая - под правым. В третьем и втором слоях была выбрана ниша, в которую был заложен макет пистолета с длиной ствола - 13,5 см и высотой по рукоятке - 9,7 см. Для удобства на схеме нанесена сетка. Шаг сетки равен 3 см.

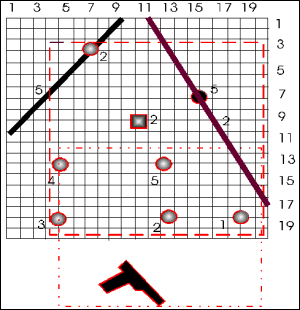

Рис. 3. Расположение объектов в макете стены 0.6х0.6м².

		- монеты диаметром 25 мм
		- металлические провода
		- отверстие во втором слое штукатурки 3х3 см
		- макет пистолета

На рис. 4 и 5 приведены анимационные радиоизображения участка макета стены и фрагмента железобетонной стены здания. Анимация получена путем преобразования частотного ряда радиоизображений во временной ряд, т.е. каждому радиоизображению в анимации соответствует собственная частота съемки.

Рис. 4. Радиоизображение участка макета стены с объектами.	Рис. 5. Радиоизображение участка железобетонной стены.

На рис. 4 в толще макета стены на разных глубинах видны изображения проводов, монет и небольших полостей. На рис. 5 отчетливо видна стальная арматура в железобетонной стене.

Можно посмотреть результаты работы прибора на реальном объекте.

Радиолокатор "Раскан-2" в настоящее время по своему принципу действия не имеет отечественных или зарубежных аналогов.

Его достоинствами являются:

• возможность осуществлять одностороннее зондирование стены, а не на "просвет", как в рентгеновском аппарате;
• возможность выделять объекты расположенные как на фоне другого объекта, так и за ним (например, небольшой объект, расположенный за протяжённой арматурой);
• способность обнаруживать не только металлические объекты, но и диэлектрические неоднородности;
• экологическая безопасность в силу низкой мощности излучения.

Данная разработка может найти применение в следующих областях:

• контрразведывательная деятельность по выявлению подслушивающих устройств;
• оперативно-розыскная деятельность правоохранительных органов;
• зондирование строительных конструкций с целью определения положения арматуры, пустот и других неоднородностей;
• зондирование особо ответственных строительных конструкций (взлётно-посадочных полос аэродромов, мостов, переходов и т.д.) с целью определения скрытых дефектов в них.

Технические параметры:

Ввод информации в ЭВМ типа IBM PC производится через специальный интерфейс в автоматическом режиме через порт принтера. При этом сама ЭВМ никаких доработок не требует.

Описание актуально на: 09.10.1999.
