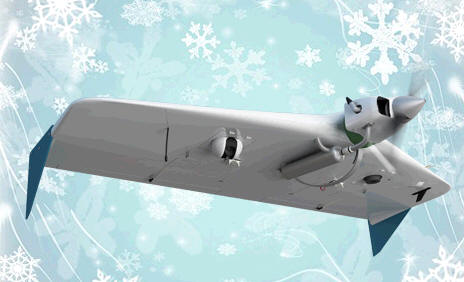

Беспилотный летательный аппарат (БПЛА) "ZALA 421-16"
Специальный комплекс дистанционного мониторинга на базе БЛА самолетного типа средней продолжительности полета. ZALA 421-16 революционный шаг в развитии отечественных разработок и применении комплексов с БЛА. Новые современные решения, выгодно отличают аппарат ZALA 421-16 по всем показателям. Применение современных комбинированных ПН массой до 3кг решает весь спектр задач исторически относимых к классам 70-150кг. Появление Zala 421-16 ставит под сомнение актуальность использования БЛА аэродромного базирования. И открывает новую эпоху применения беспилотных средств готовых уже сейчас к сетецентрическим технологиям будущего.
Предназначен для наблюдения в широком диапазоне метеоусловий подстилающей поверхности (в.т.ч. сложного рельефа местности, водной поверхности), поиска и обнаружения объектов. Обеспечивает получение и передачу информации в реальном времени и масштабе телевизионного, тепловизионного изображения местности, выполняет функции ретранслятора, определение координат и объектов наблюдения, сбор, накопление и обработка иной информации. Новый пакет программного обеспечения VIZA - значительно облегчает работу оператора-дешифровщика.
Технические характеристики
| Радиус действия радиоканала | 50 км |
| Продолжительность полета | 4 ч; 8ч |
| Дальность полета | 520 км; 1040 км |
| Длинна (размах крыла) | 1,62 м |
| Высота полета | 3000 м |
| Взлет/посадка | Катапульта/парашют |
| Тип двигателя | ДВС |
| Скорость | 130-200 км/ч |
| Взлетный вес | 16 кг |
| Вес полезной нагрузки | 3 кг |
| Навигация | GPS/Glonass |
| Видео/Фото/ИК | PAL/21мп/640х480 |
Резервная навигационная система для работы в сложны условиях РЭП
Защита сервоприводов от механических воздействий
Совместимость с мобильными терминалами

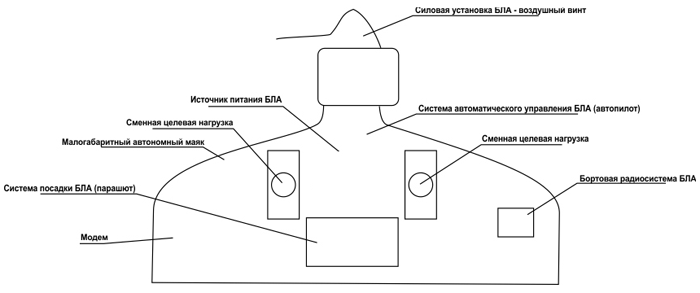

БЛА состоит из планера с системой автоматического управления автопилотом, органами управления и силовой установкой, бортовой системы питания, системой посадки на парашюте и блоков целевой нагрузки.
1) Система автоматического управления БЛА (автопилот) установленная внутри планера представляет контейнер с разъемом. Внутри контейнера размещена плата с датчиками стабилизации платформы в трех плоскостях и чипами управления.
САУ поддерживает два режима полета: полуавтоматический и автоматический. Полетное задание загружается в автопилот до взлета, но, при этом в него можно внести изменения, вплоть до полного обновления полетного задания на любом этапе полета.Автопилот передает в режиме реального времени по каналу радиосвязи координаты GPS, напряжение питания, угловое положение аппарата в пространстве, скорость БЛА, скорость ветра, высоту полета над подстилающей поверхностью от точки старта. При нарушении канала передачи телеметрии автопилот автоматически проводит процедуру возврата БЛА к точке старта.
2) Бортовая радиосистема БЛА / Модем состоит из передатчика видеоинформации и приемопередатчика телеметрической информации и команд управления.
Видео передатчик бывает цифровой или аналоговый (по контракту).3) Малогабаритный автономный маяк (контракт), встроенный в планер, представляет собой радиопередатчик со штыревой антенной длинной 170 мм и позволяет при аварийной посадке БЛА вне зоны видимости обнаружить его на удалении до 3 км.
Характеристики маяка:
Питание – литиевый элемент питания типа CR 2032 3V.
Время работы – 20 ч. (от нового элемента питания).
Масса с элементом питания – 9,5 г.
Для включения маяка необходимо установить в него элемента питания и замкнуть контакты заглушкой-перемычкой.
4) Источник питания БЛА - 2-х (4-х) тактный ДВС
5) Система посадки БЛА (парашют) состоит из установленного в планере механизма открытия крышки парашютного отсека, подвеса стабилизации положения аппарата при спуске на парашюте с амортизатором и парашюта с крышкой отсека.6) Cменная целевая нагрузка (контракт):
Тепловизор стабилизированный в двух осях с обзором любой точки
нижней полусферы с фиксированным фокусным расстоянием (сменная ЦН)
 | Габаритные размеры | 115х140х112 мм |
| Масса | 580 г | |
| Диапазон: | ||
| - по углу места | -10°…-100° | |
| - по азимуту | ±180° | |
| Диапазон рабочих температур | -30° … +50 °C | |
| Напряжение питания | 9-28 В | |
| Видеовыход | PAL | |
| Разрешение | 640x480 | |
| Спектральный диапазон | 7,5-13,5 мкм | |
Цветная видеокамера стабилизированная в двух осях с обзором
любой точки нижней полусферы с фиксированным фокусным расстоянием (сменная ЦН)
 | Габаритные размеры | 115х140х112 мм |
| Масса | 480 г | |
| Диапазон: | ||
| - по углу места | -20°…-140° | |
| - по азимуту | ±180° | |
| Диапазон рабочих температур | -30° … +50 °C | |
| Напряжение питания | 9-18 В | |
| Видеовыход | PAL | |
| Разрешение | 500 ВТЛ | |
| ПЗС Матрица | 1/4 дюйма | |
Совмещенная цветная видеокамера и тепловизор, стабилизированная в двух осях
с обзором любой точки нижней полусферы с фиксированным фокусным расстоянием (сменная ЦН)
 | Габаритные размеры | 115х140х112 мм |
| Масса | 500 г | |
| Диапазон: | ||
| - по углу места | -10°…-100° | |
| - по азимуту | ±180° | |
| Диапазон рабочих температур | -30° … +50 °C | |
| Напряжение питания | 9-16 В | |
| Видеовыход | PAL | |
| Разрешение | 640х480 / 500 ТВЛ | |
| ПЗС Матрица | 1/3 дюйма | |
| Спектральный диапазон | 7,5-13,5 мкм | |
Фотокамера высокого качества с просветленной оптикой и полноразмерной матрицей (сменная ЦН)
 | Габаритные размеры | 126x98x62 мм |
| Масса | 450 г | |
| Диапазон: | ||
| - по углу места | 0° | |
| - по азимуту | 0° | |
| Диапазон рабочих температур | -20° … +40 °C | |
| Напряжение питания | 9-28 В | |
| Разрешение | 18 мп | |
Цифровой аэрофото-аппарат, с возможностью фото-видеосъемки (встраиваемая ЦН - по контракту)
 | Габаритные размеры | 50x90x80 мм |
| Масса | 70 г | |
| Диапазон: | ||
| - по углу места | 0° | |
| - по азимуту | 0° | |
| Диапазон рабочих температур | -20° … +40 °C | |
| Напряжение питания | 9-28 В | |
| Разрешение | 12 мп | |
Описание актуально на: 19.12.2011.
