Рентгенотелевизионная система досмотра "PX 5.3"

Компактная рентгенотелевизионная система досмотра PX 5.3 представляет собой идеальное устройство для формирования изображений по методу двух энергий, с высокой пропускной способностью и гибкостью. Спроектированная для работы в условиях ограниченного пространства, система PX 5.3 позволяет операторам быстро и эффективно досматривать портфели, рюкзаки, пакеты, свертки и другие предметы багажа небольшого и среднего размера. Совершенные средства обработки изображений позволяют упростить процедуру выявления различных типов опасных предметов, в том числе оружия, наркотиков, взрывчатых веществ и другой контрабанды.

Благодаря прочным колесикам, обеспечивающим мобильность, система PX 5.3 легко проходит в стандартный дверной проем. Универсальная система PX 5.3 представляет собой надежное и экономичное решение для любых объектов, где требуются системы рентгенотелевизионного досмотра, например, для школ, офисов, судов, исправительных учреждений и портов круизных лайнеров.

Применение

Выявление опасных предметов
Выявление контрабанды
Проверка на соответствие местным требованиям
Проверка правильности декларирования

Характеристики изображения: Высочайшее разрешение и четкость изображения

Технология формирования изображений PX 5.3 является лучшей в классе компактных рентгенотелевизионных систем досмотра. Алгоритмы формирования изображений и инструменты анализа позволяют оператору быстро и точно выявить опасные предметы и контрабандные товары. Запатентованная технология TRI-MAT формирования изображений по методу двух энергий позволяет различать органические и неорганические материалы, а также металлические предметы.

Простой в использовании пользовательский интерфейс содержит необходимые оператору средства для создания детальных точных изображений. Имея в своем распоряжении полный спектр эффективных инструментов оптимизации изображений, операторы могут с легкостью проанализировать подозрительные объекты и оперативно определить наличие реальной угрозы. Инновационная функция плавной регулировки контраста «Slide and see» позволяет выделять мельчайшие детали объектов, независимо от их плотности.

Уникальная система Best Image First® автоматически выбирает и выводит на экран оптимальное изображение, при этом, благодаря уменьшению количества повторных операций по обработки изображений, увеличивается пропускная способность системы.

Гибкая конфигурация: Изменять настройки просто

Простота изменения настроек ПО системы управления и инструменты настроек позволяют сконфигурировать систему PX 5.3 с учетом различных эксплуатационных требований и требований к безопасности.

Конвейер системы PX 5.3 может иметь большую или малую длину, что позволяет устанавливать систему в помещениях с различной площадью
Система позволяет осуществлять досмотр в двух направлениях, поэтому ее можно устанавливать в местах, где требуется досмотр на входе и выходе, например в тюрьмах и на предприятиях, где высока вероятность краж.

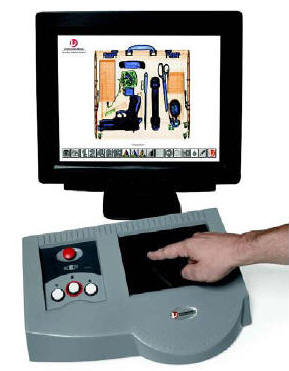

Интерфейс оператора: Выверенная простота

Запатентованный L3 пользовательский интерфейс обеспечивает оператору простое, гибкое и надежное управление системой и позволяет максимально использовать информацию, содержащуюся в изображении багажа. Эргономичный дизайн помогает оператору быстро обучиться и пользоваться интерфейсом, состоящим из трех кнопок управления конвейером и сенсорной панели управления. Используя сенсорную панель, оператор смотрит только на экран монитора, куда выводятся значки управления. Панель спроектирована с учетом эргономики, благодаря чему снижается утомляемость и физическое напряжение во время длительного досмотра.

Сетевое решение: Объединение систем в сеть

Возможность полной интеграции в сеть система PX 5.3 упрощает децентрализованный и дистанционный контроль, формирование отчетности, управление системой, что позволяет контролировать эксплуатационные расходы.

Руководитель с достаточным уровнем доступа может контролировать любую систему или рабочую станцию по локальной сети, он может отправлять или получать изображения багажа, внедрять изображения опасных предметов (TIP), получать параметры конфигурации, отчеты операторов, данные диагностики, эксплуатационные параметры. Возможности данной сети, характерные для всех систем L-3 PX второго поколения, превосходят самые высокие требования.

Инструменты оператора: Надежность под рукой

Система PX 5.3 обладает гибкостью технологических параметров и имеет ряд характеристик, позволяющих операторам получать информацию, необходимую для удержания или удаления изображений
Используя проверенные инструменты анализа изображений, операторы могут с легкостью выявлять органические/неорганические вещества, а также различать объекты, идентичные по внешнему виду, но имеющие отличный химический состав.
Удобные для использования инструменты увеличения четкости изображений, включая средства плавной регулировки контраста, увеличения резкости и наложения цвета, позволяют с легкостью оптимизировать изображения, обеспечивая максимально высокую способность обнаружения.
Функция «Внедрение изображений опасных предметов» (TIP) обеспечивает выведение на экран фиктивных изображений опасных предметов через заданный промежуток времени и позволяет следить за тем , какое решение принял оператор. Это дает возможность руководителям оценить эффективность досмотра, а также стимулирует бдительность операторов во время работы.
Конвейер может иметь малую или большую длину, что позволяет размещать его в помещениях различной площади.
Настраиваемая пользователем функция «Архивация изображений» позволяет сохранять более 20000 изображений.

Характеристики

Характеристики изображения

• Регулировка контрастности
• Разделение органики/неорганики
• Технология Transparent Color™ (прозрачность изображения)
• Best Image First™ (автоматический выбор наилучшей проекции)
• Удаление органики/неорганики
• Удаление металлических предметов
• Псевдоцветное изображение
• 32-разрядная глубина предоставления цвета
• Выделение контуров
• 2X - 16X -кратное увеличение или непрерывное увеличение до 64X
• Негативное изображение
• Предупреждение об угрозе
• Предупреждение о высокой плотности
• Компактный размер
• Запатентованный интерфейс оператора, включающий сенсорную панель, позволяющую оператору не отрываясь смотреть на экран монитора

Стандартные

• Легко настраиваемый интерфейс оператора
• Возможность выбора языка интерфейса
• Помощник оператора (OA)
• Архивирование изображений (IA)
• Возможность объединения в сеть
• Источник бесперебойного питания и сетевой фильтр
• Короткий конвейер (1228 мм)
• Цветной монитор 17"
• Функция « Внедрение опасных предметов» (TIP)
• Сетевой сервер TIP
• Сетевая станция администратора
• Цветной монитор с диагональю 19"
• Датчик присутствия оператора
• Роликовые столы и багажные спуски длиной 0.5 м. и 1.0 м.
• Программируемое информационное табло
• Удлиненный конвейер 2228 мм
• Внешний источник бесперебойного питания

Опции

• Цветной принтер
• Интерфейс для удаленной работы оператора (5 м., 30 м. и 100 м.)
• Мобильный комплект Mobility Kit особой прочности: стопорные амортизирующие колеса диаметром 152.4 мм , крепежные точки системы
• Кожух входной/выходного конвейера

Технические характеристики

ОБЩИЕ
Размер туннеля:	516мм x 330 мм (ШхВ)
Высота конвейера	845мм
Требования к электропитанию:	100-240 В ±10% 50/60 Гц ±1% 1.0 кВА макс.
Скорость конвейера:	0.22 м/с. +2/-8% @ 50 Гц. 0.26 м/с +2/-8% @ 60 Гц.
Грузоподъемность конвейера: 100 кг
ИСТОЧНИК РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
Напряжение:	150 кВ постоянного напряжения трубки
Рабочий цикл:	100%
Охлаждение:	Масляная ванна
Ориентация луча:	Вертикально вверх
Рентгеновский приемник сигнала:	960 фотодиодов в блоке Г-образной конфигурации
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Высота:	1281 мм
Ширина:	732 мм
Длина:	Короткий конвейер: 1228 мм Длинный конвейер: 2228 мм
Вес:	400 кг примерный вес с коротким конвейером
КЛИМАТИЧЕСКИЕ УСЛОВИЯ
Рабочий диапазон:	+0⁰С - +40⁰С
Температура хранения:	-20⁰С - +50⁰С
Влажность:	0 - 95% без конденсации
Уровень шума:	<70 дБА
ФОРМИРОВАНИЕ ИЗОБРАЖЕНИЙ И ХАРАКТЕРИСТИКИ СИСТЕМЫ
Разрешающая способность	Медная проволока диаметром 38 AWG - гарантируется Медная проволока диаметром 40 AWG -типично
Проникающая способность:	32 мм.стали
Контрастная чувствительность:	4096 градаций серого тона по ступенчатому клину
Экранный монитор:	Диагональ 17" Опция 19"
Процессор компьютера:	Intel Pentium®
Пропускная способность:	>700 единиц багажа/час
РАДИАЦИОННАЯ БЕЗОПАСНОСТЬ
Все рентгеновские системы L3 Communications Security & Detection Systems сертифицированы на соответствие всем требованиям по безопасности рентгеновского излучения и ограничениям на излучение Свода федеральных требований США, Издание 21, раздел 1020.40 (Федеральный стандарт 21-CFR 1020.40). Типовой уровень утечки излучения не превышает 0.1 мР/ч при допустимой Федеральным стандартом США величине 0.5 мР/ч.
ЭКСПЛУАТАЦИОННЫЕ СТАНДАРТЫ
Соответствует следующим федеральным стандартам США: FAA 14 CFR 108.17 (Использование рентгеновских систем); FAA 14 CFR 108.20 (Использование систем обнаружения взрывчатых веществ); FAA 14 CFR 129.26 (Использование рентгеновских систем); CDRH 21 CFR 1020.40 (Стационарные рентгеновские системы). Соответствует требованиям CDRH (FDA), включая требования к маркировке. Разработано в соответствии с нормами CE, CSA, UL NRTL/C

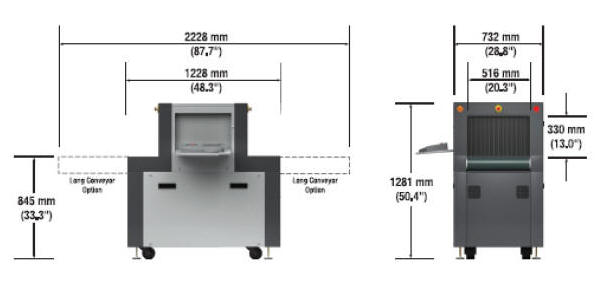

Габаритные размеры

Описание актуально на: 10.04.2011.

Для уточнения технических характеристик «Рентгенотелевизионная система досмотра "PX 5.3"», а также для получения информации по наличию и условиям поставки Вы можете заполнить форму запроса ниже.

Внимание! Поставка оборудования осуществляется только юридическим лицами и только по безналичному расчёту.
