Быстрый радиомониторинг в диапазоне от 20 до 1300 МГц

ОВЧ-УВЦ поисковый приемник ESMA является совершенным основным блоком системы с процессорным управлением для быстрого и эффективною радиомониторинга.

Сканирование (обзор)

• Скорость сканирования до 5 ГГц/с

• Выполнение процедуры подтверждения сигнала

• Выбираемая пользователем пороговая система настройки посредством
применения частотной оси на 10000 каналов

• Функция режекции для одиночных частот или поддиапазонов

• Сканирование в частотном диапазоне или просмотр списка частот емкостью до 500 номиналов

• Многополосный режим работы

Сканирование (обзор)

• Скорость сканирования до 5 ГГц/с

• Выполнение процедуры подтверждения сигнала

• Выбираемая пользователем пороговая система настройки посредством применения частотной оси на 10000 каналов

• Функция режекции для одиночных частот или поддиапазонов

• Сканирование в частотном диапазоне или просмотр списка частот емкостью до
500 номиналов

• Многополосный режим работы

Перехват и идентификация

• Звуковой мониторинг

• Частота

• Частотная компенсация

• Уровень

• Модуляция

• Ширина полосы

Анализ загрузки спектра

• Наглядная индикация загрузки частотных диапазонов и групп каналов с
помошью панорамных диаграмм и наглядных гистограмм

Дополнительные функции

• Многократное сканирование

• Статистическая обработка

Применение

Разработанный как поисковый приемник для быстрого радиомониторинга в диапазоне ОВЧ/УВЧ, ESMA реализует следующие стандартные параметры:

• Широкий диапазон частот от 20 до 1300 МГц (в сочетании с ESMA-T2)

• Широкий динамический диапазон

• Точное измерение уровня сигнала

• Измерение частотной компенсации

• Обнаружение кратковременных сигналов благодаря высокой скорости обзора

• Высокая скорость обмена данных между входными элементами приемника и процессором

• Помощь оператору путем приспособленной управляющей панели и оперативной текущей подсказки

• Человекомашинный пользовательский интерфейс, соответствующий стандартным IBM-совместимым гибким компьютерным система (LAN, принтер и т.д.)

• Питание от сети и от батарей

Национальные организации и администрации радиоконтроля и радиоопределения,
такие как службы радиомониторинга, полиция, таможня, службы безопасности, а
также военные потребители нуждаются в обеспечении быстрого и эффективного
радиомониторинга с минимумом принадлежностей и персонала.

Таким образом, ESMA, разработанный именно в виде высокоскоростного поискового
приемника, может быть ключевым компонентом перечисленных выше систем
радиомониторинга.

Гибкий принцип построения обеспечивает как стационарный, так и мобильный
варианты использования на наземных подвижных средствах, судах и летательных
аппаратах. Диапазон применения ESMA изменяется от статистического контроля
каналов и диалогового поиска с распознаванием источников излучений до
завершенного сценария и плана мониторинга частотных полос. Является возможным
также мониторинг перестраиваемых по частоте систем и передатчиков с
кратковременным включением.

Благодаря широкому динамическому диапазону и синтезатору с низким уровнем
шумов, ESMA целесообразно использовать в качестве входного устройства для
цифровых процессорных систем.

Возможности
Возможности ESMA по сканированию

• Скорость обзора до 5 ГГц/с

• Предварительное задание последовательности до 9 частотных диапазонов и одного списка частот для режима многоканального поиска

• Режим обзора для продолжительного мониторинга

• Режим поиска для целей распознавания сигналов

• Изменение порога ложных тревог посредством частотной оси для мониторинга по комплексному плану

• Функция подавления для одиночных каналов и поддиапазонов в соответствии с временным и постоянным списком подавляемых частот

Возможности приемника

• Следящая преселекция

• Высокая чувствительность

• Широкий динамический диапазон

• Низкий уровень собственных излучений

• Может иметь пять полос промежуточной частоты шириной от 8 кГц до 8 МГц

• Время переключения синтезатора менее чем 150 мкс

• Низкий уровень фазовых искажений даже вблизи от источника

• Термостатически регулируемый кварцевый эталон частоты с очень высокой стабильностью, и точностью частоты.

Работа

Стандартная самостоятельная установка состоит из поискового приемника ESMA и
включает управляющее программное обеспечение и IBM-совместимый персональный
компьютер, который работает через клавиатуру, мышь и монитор VGA.

Персональный компьютер сопряжен с приемником посредством высокоскоростной
межкомпьютерной линии связи и адаптера связи, который может быть установлен в
компьютер.
Управляющая программа работает в оболочке MS-Windows 3.1 и обеспечивает:

• Установку всех приемных и обзорных параметров для режимов обзора и поиска,
включая общий уровень порога чувствительности или многомерную пороговую
схему, которая может приспосабливаться к текущему сценарию во время обзора

• Индикаторное устройство для сбора и отображения текущих данных с различными
способами представления информации (панорамный, гистограммный) в режиме
обзора

• Интерактивная панель для распознавания канала и радиосредства в режиме поиска

• Передачу параметров приемника при сопряжении приемника с пеленгатором

• Функция регистрации результатов в режиме обзора (дополнительно)

• Внешняя статистическая обработка (дополнительно)

• Многократное сканирование (дополнительно)

Кроме того, базовая конфигурация может быть оснащена стандартной системой
мониторинга, включающей:

• Дополнительные приборы для внешнего анализа

• Связь нескольких стандартных систем в многопозиционную систему

Меню дает полный обзор всех режимов работы. Во время соответствующих по
времени ситуаций пользователь эффективно обеспечивается помощью посредством
графического пользовательского интерфейса. Удобная текущая помощь является
также частью стандартного программного обеспечения.

Описание

ESMA является супергетеродинным приемником с двойным преобразованием
частоты с первой промежуточной частотой 21,4 МГц. Тюнеры обеспечивают следящую
преселекцию таким образом, что уменьшается чрезмерная сигнальная нагрузка.
Высококачественные смесители обеспечивают требуемый уровень интермодуляции.
Чрезвычайно широкий свободный от нежелательных влияний динамический диапазон
и низкий уровень внутренних излучений является результатом интенсивной
фильтрации и экранирования.

Улучшенный способ построения синтезатора частот гарантирует не только высокую
точность установки приемной частоты, но также и быстрое время переключений (150
мкс). За счет использования эталонного генератора с низким уровнем шумов
обеспечен очень низкий уровень фазового шума в режиме модуляции SSB, который
достигается даже вблизи от источника. Благодаря термостатированному генератору в
сочетании с образцовым кристаллом кварца, достигается высокая степень
стабильности частоты в пределах всего температурного диапазона эксплуатации.

ESMA имеет демодулятор AM (амплитудная модуляция), FM (фазовая) и LOG.
Логарифмический демодулятор обеспечивает линейную логарифмическую индикацию
в пределах 9 декад, при этом может быть отселектирован средневзвешенный пиковый
уровень сигнала. Абсолютная точность уровня индикации дополнительно
обеспечивается за счет учета частотного отклика преселектора и допустимых
отклонений логарифмического усилителя.

ESMA может иметь до 5 полос промежуточной частоты с шириной от 8 кГц до 8 МГц.
Видеофильтры используются в соответствии с выбранной полосой частот, и
переключаемый AF фильтр улучшает отношение сигнал/шум.

Автоматическая регулировка усиления (АРУ) перекрывает диапазон 120 дБ, 90 дБ из
которых используются для регулирования по промежуточной частоте и 30 дБ для
регулирования ослабления на входе тюнера; последний может подключаться в тех
случаях, когда принимаются мощные сигналы. Этот аттенюатор согласован с
индикацией уровня. В случае применения ручной регулировки усиления (РРУ)
усиление по промежуточной частоте может изменяться в пределах 90 дБ. При
необходимости может включаться и 30-дБ аттенюатор.

В результате высокой скорости поиска и соответствующей высокой скорости передачи
данных результаты частотного анализа должны быть так скомпонованы, чтобы они
могли быть легко обработаны процессором. Такое уплотнение данных, которое
уменьшает рабочую нагрузку на процессор, становится возможным за счет
применения компьютерной линии передачи данных с аппаратной части ESMA. Эта
линия передач дополнительно гарантирует быстрое и эффективное сканирование в
установленные промежутки времени и выполнение измерительных процедур.

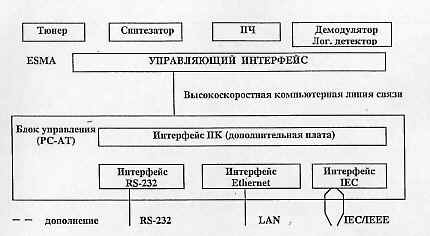

Блок-схема связи ПК с ESM через выокоскоростную компьютерную линию связи

Сканирование

Передняя панель ESMA представляет результаты быстрого сканирования в диапазоне
и по списку частот с проведением сигнальной проверки по каждому каналу.

Частотное сканирование

(FSCAN) основано на определении частотного диапазона, для которого уровни
подавления и значения порогов хранятся в шаговой памяти. Шаговая память,
которая является частью процессора передней панели, обеспечивает до 10000 шагов
перестройки, которые могут быть задействованы для многополосной работы.

Режим стандартной точности

(SP mode) является оптимальным для быстрого сканирования и невысокого уровня
загрузки спектра.

Режим повышенной точности

(АР mode) обеспечивает наивысшую точность в динамическом уровне измерения на
уменьшенной скорости сканирования и является полезным для загруженных участков спектра частот.

Сканирование по заданным частотам

(MSCAN) обеспечивает многократный мониторинг от 1 до 500 каналов. Каждый канал
содержит такие сведения о режимах приема, как ширина полосы, режим
демодуляции, порог и т.д.

Характер сканирования

Тип и параметры сканирования зависят от нескольких параметров таких, как ширина
канала, полоса приема, загрузка полосы, наличие процесса проверки и точность
сканирования.

На рисунке показано типичное представление результатов FSCAN в обычном режиме
и в режиме повышенной точности с использованием времени проверки 0 мс.
В режиме просмотра запомненных чаcтот при загрузке 0% возможен обзор от 400 до
2500 полных приемных параметров за секунду.

Для ускорения процесса поиска отдельные частоты или частотные полосы могут быть
исключены при последующем сканировании путем ввода списка игнорируемых частот.

Процесс проверки сигнала

Особой отличительной особенностью только высокопрофессиональных сканирующих приемников является возможность различения между импульсными помехами и регулярными сигналами. Поэтому независимо от уровня порога может быть реализован процесс проверки для уменьшения
ложных тревог, вызванных радиочастотными всплесками. Эта проверочная пауза включается только в
тех каналах, где с невысокой точностью определяется загрузка.

Параметры сканирования
