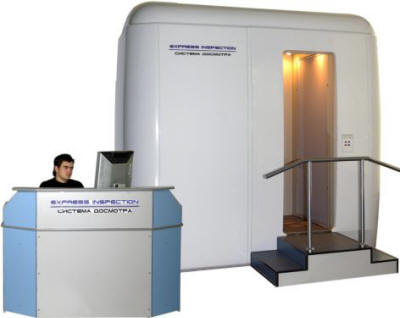

Система рентгеновского контроля СРК "Express Inspection"

СРК является современной микродозовой цифровой рентгенографической установкой, принцип действия которой основан на сканировании человека узким плоским пучком рентгеновского излучения (ширина пучка 0,6 мм ) с последующей регистрацией детектором теневого рентгеновского изображения и выдачей его в цифровой форме на экран монитора для просмотра и анализа.

СРК представляет собой полностью автоматизированную систему, предназначенную для обнаружения опасных и запрещенных к переносу предметов из органических и неорганических веществ, взрывчатых веществ, оружия, драгоценных камней, стеклянных и пластиковых ампул спрятанных на теле, внутри тела и в одежде человека.

СРК способно определять точную форму указанных деталей и расположение их на теле, в обуви и внутри тела человека. Такую возможность обеспечивает позиционно-чувствительный газовый детектор излучения с прямым преобразованием энергии Y -кванта в заряд, что уменьшает потери и повышает выходной сигнал на один Y -квант.

При таких характеристиках обычные и пластические взрывчатые вещества, огнестрельное и холодное оружие из пластмасс и керамики определяются в любом месте на теле или в одежде обследуемого включая подошвы обуви, что возможно только на СРК.

Особенности СРК

Примененный принцип вертикального сканирования (во время обследования излучатель, коллиматор и детектор равномерно и синхронно перемещаются по вертикали) и оригинальный детектор – многоканальная ионизационная камера (МИК) позволили обеспечить:

1. высокую контрастную чувствительность (не более 1 %), широкий динамический диапазон (не менее 500), при достаточно высоком разрешении, что позволяет обнаруживать малоконтрастные предметы вблизи человеческого тела (в одежде, по бокам), на фоне наиболее плотных участков тела, а также в естественных полостях тела;
2. полное отсутствие геометрических искажений вдоль тела человека, ввиду линейного метода сканирования и незначительные геометрические искажения по горизонтали за счет большого фокусного расстояния (2000 мм), что делает возможным качественный снимок даже для любого гиперстеника (полного человека);
3. вертикальное направление сканирования и горизонтальное расположение детектора позволило избежать дополнительных искажений (артефактов), вызванных движениями досматриваемого человека во время сканирования, нет необходимости задерживать дыхание во время досмотра. Отсутствие динамической «нерезкости» по полю снимка упрощает анализ снимка и делает обнаружение спрятанных предметов более легким и быстрым;
4. досматриваемый человек остается неподвижным (в течении не более 5 с) во время досмотра, что создает для него минимум неудобств, связанных с досмотром в отличие от системы, когда досматриваемый передвигается с помощью механического приспособления, что кроме неудобств приводит еще и к увеличению времени сканирования и появлению искажений на изображении;
5. большой размер изображения – максимальная высота сканирования (от подошв до «схода луча» не менее 2 м , при ширине снимка не менее 800 мм , что делает досмотр возможным практически для любого полного или высокого человека. Поскольку сканирование начинается с подошв обуви и заканчивается в момент появления равномерной засветки, то есть сразу после «схода» луча с головы обследуемого, есть возможность обнаружения запрещенных предметов даже, если они спрятаны в подошве обуви.

При досмотре время сканирования составляет 5 с, что является наименьшим временем сканирования по сравнению с аналогичными системами, а с учетом времени на получение, обработку и анализ снимка с помощью программного обеспечения, позволяющего проводить его за короткое время, время за один досмотр составляет около 30 с, что обуславливает большую пропускную способность СРК (120-150 человек в час).

Рабочая программа проста в эксплуатации оснащена оригинальными фильтрами, позволяющими быстро проводить обработку изображения, увидеть малоконтрастные детали в зоне интереса, провести анализ снимка и сделать вывод о наличии у досматриваемого подозрите6льных предметов.

Принятые в СРК технические решения защищены патентом Российской Федерации на изобретение «Рентгенографическая установка сканирующего типа»

Сравнение СРК с системами аналогичного назначения

«Secure Scan» («Контур», «Conpass», «Consys») Беларусь   - в 3 раза большее время сканирования, менее удобный дизайн с транспортировкой досматриваемого (передвигается с помощью механического приспособления, держась за поручни), что кроме неудобств, приводит к увеличению времени сканирования и появлению искажений на изображении, есть возможность скрыть предмет под ладонью, которая лежит на поручне, более высокая доза за досмотр.

«Secure 1000» (США ) - человека не просвечивают, а «ощупывают» его поверхность узким «карандашным» лучом, сначала спереди, а потом сзади. Доза меньше, т.к. нет просвечивания, но пространственное разрешение в 10 раз хуже. Время сканирования в 2-3 раза больше, т.к. необходимо сделать поворот кругом в середине процедуры обследования. Не видны предметы, проглоченные или спрятанные в естественных полостях тела. Неясно, как искать скрытые под плотной одеждой или в обуви предметы.

«Scannex» (ЮАР) - в 2-3 раза более высокая доза облучения. В два раза больше время сканирования. Более высокая цена.

Реализованные требования безопасности

Самым важным требованием, которое может определить широту применения рентгеновской установки для досмотра человека, являются требования безопасности – доза облучения за один досмотр и мощность дозы рассеянного излучения вокруг установки в соответствии с требованиями норм радиационной безопасности.

Величина дозы за один досмотр на СРК согласно санитарно-эпидемиологическому заключению Федеральной службы Роспотребнадзора должна составлять не более 1 мкЗв, фактически же доза за досмотр составляет около 0,5 мкЗв, что является микродозой, сопоставимой с дозой получаемой во время полета или с дозами от природного фона (обычная фоновая доза, получаемая средним жителем ЕС в день, составляет около 6 мкЗв). Это позволяет проводить одному человеку до 300 сканирований в год, а при числе сканирований на человека не более 10 в год – годовая доза не превышает 10 мкЗв, что в соответствии с НРБ-99 (п.1.4) позволяет ее вообще не учитывать.

СРК является на сегодняшний день самой низкодозовой установкой для досмотра человека. Доза за один досмотр на СРК в 2-3 раза меньше, чем на установках Scannex и Conpass.
Столь низкая доза за досмотр при высокой контрастной чувствительности обеспечивается за счет примененной оригинальной рентгенооптической схемы и применения в качестве детектора единственного в России газового детектора -многоканальной ионизационной камеры (МИК) с самой высокой эффективностью регистрации (DQE более 70 %) и очень низким уровнем собственного шума (в этом детекторе происходит прямое преобразование энергии Y-кванта в заряд, который измеряется электроникой регистрации и пропорционален интенсивности излучения, т.е., такая система не обладает недостатком большинства «плоских» детекторов и сканеров на фотодиодных линейках – двойным преобразованием энергии и связанными с ним неизбежными потерями сигнала). Низкий уровень шума в сочетании с полным отсутствием регистрации рассеянного излучения позволяет работать при предельно низких дозах и расширяет динамический диапазон в сторону низких доз.

МИК, являясь также детектором с узкой приемной частью, исключает регистрацию излучения, рассеянного в теле человека и соответственно не нужно давать большую дозу, чтобы получить хорошее изображение на фоне этой «вуали», а организация рентгенооптической схемы такова, что все рентгеновское излучение, прошедшее через человека попадает в детектор, обеспечивая и минимальную мощность дозы вокруг СРК (не более 1 мкЗв на расстоянии 10 см от ее поверхностей), что позволяет обходиться без каких-либо ограничений на нахождение посторонних лиц вблизи СРК и соответственно размещать СРК в местах массового скопления людей, поскольку в соответствии с ОСПОРБ-99 не предъявляются специальные требования к помещению при размещении СРК.

Автоматическое выключение высокого напряжения после «схода» рентгеновского луча с головы человека исключает дополнительное (неиспользуемое) рентгеновское излучение.

Технические характеристики:

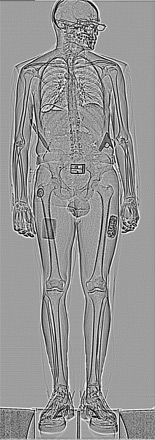

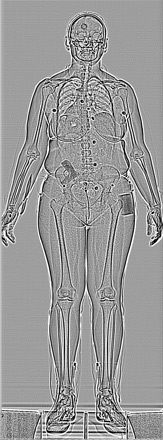

Примеры снимков
