Цифровой анализатор проводных и телефонных линий TALAN

Анализ, проверка и тестирование проводных линий на наличие устройств негласного съема информации.

Возможности:

• Цифровой демодулятор для проверки любых телефонных линий на наличие несанкционированного звукового сигнала (позволяет демодулировать сигнал большинства ATC PBX/ACD используемых в мире, возможность обновления типа АТС через компьютер).
• Частотный рефлектометр для выявления подключения устройств негласного съема информации в проводных линиях.
• Локатор нелинейностей с поисковым зондом для трассировки линии и локализации электронных устройств.
• Осциллограф с активным входом (20 Гц – 20 кГц).
• Цифровой мультиметр для измерения параметров линии.
• Автоматический коммутатор для тестирования всех комбинаций пар при подключении многопроводной линии.
• Широкополосный детектор радиочастотных сигналов – для тестирования линий на наличии радиочастотных сигналов до 8 ГГц.
• Генератор напряжения смещения ±80 В, прямое цифровое управление.
• Мультитестовая система для последовательного проведения тестов со всеми комбинациями пар линий, сохранение результатов в базе данных для последующего сравнения.

Новые технологии проверки и тестирования включают:

	Демодулирование цифрового  PBX сигнала. TALAN имеет цифровой декодер позволяющий проверять 80% ATC используемых в мире. Есть возможность обновления новых типов АТС через компьютерный интерфейс.
	Локатор нелинейностей с указательным зондом. Позволяет не только трассировать прохождение линии, но и проводить локализацию несанкционированных электронных устройств.
	Частотный  рефлектометр. Частотно-временной рефлектометр в отличие от традиционного временного рефлектометра не имеет "слепых" зон и обладает высоким разрешением и превосходными техническими возможностями.

Технические характеристики TALAN:

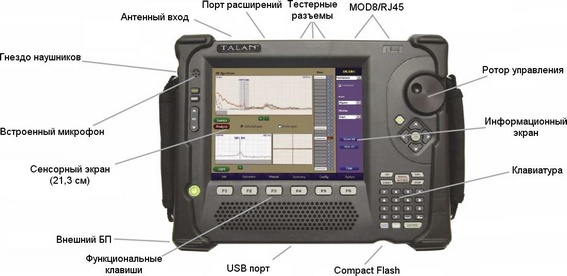

СИСТЕМА УПРАВЛЕНИЯ

Процессор: 32bit RISC процессор, 520MHz
Встроенная память: 64MB SDRAM (OS), 64MB Flash
Внешняя память: Compact Flash до 2Гб

ЦИФРОВОЙ ВХОД/ВЫХОД: USB (A type)

поддерживает клавиатуру, мышь, USB Flash накопители

АНАЛОГОВЫЕ ВХОДЫ/ВЫХОДЫ

Разъем для наушников: 3.5мм стерео
Разъем для микрофона: 3.5мм моно

ИНТЕРФЕЙC ПОЛЬЗОВАТЕЛЯ

Сенсорный экран
Клавиатура: 6 клавиш меню, навигационная клавиатура, клавиши быстрого доступа и др.
Ротор управления: Оптический ротор с высоким разрешением

ТЕСТОВЫЕ ВХОДЫ:

Двойной MOD8/RJ45: поддерживает 2, 4, 6, 8 проводные линии
Разъемы прямого подключения: красный (Ring) Черный (Tip) Зеленый (Earth)
Радиочастотный вход: разъем антенны Рч детектора до 8ГГц
Порт расширения: для подключения коммуникационных и измерительных устройств.

РАДИОЧАСТОТНАЯ СИСТЕМА

Анализатор спектра: Двойного преобразования, приемник с супергетеродином.
Диапазон частот: 10кГц – 85МГц
Время сканирования: 2секунды
Шаг: 1кГц
Полоса пропускания: 18кГц
Чувствительность: –100dBm

ШИРОКОПОЛОСНЫЙ ДЕТЕКТОР:

Диапазон частот: 100кГц – 8ГГц
Диапазон частот: (Тест линии): 100кГц – 600МГц
Чувствительность: –65dBm

ЦИФРОВОЙ МУЛЬТИМЕТР

Диапазон: Автодиапазон, скорость отклика 500мсек
Напряжение переменное/постоянное : 0 – 250В
Сопротивление: 0 – 40 МОм
Емкость: 4нФ – 4,2мкФ

ГЕНЕРАТОР НАПРЯЖЕНИЯ СМЕЩЕНИЯ

Оптически изолированный, прямое цифровое управление
Максимальное выходное напряжение: + – 80В
Модуляция: постоянное или синус (10Гц – 300Гц).

АУДИО

Оптически изолированный широкополосный изолированный вход
Полоса: 300Гц – 20кГц, чувствительность 60дБ
Усиление: до 80дБ общего усиления системы (голосовой диапазон)
АРУ: Цифровая автоматическая регулировка усиления
Фильтр: Аналоговый полосовой фильтр (300Гц – 3кГц)

ПИТАНИЕ

Внешнее питание: 9 – 15В, 3А
Универсальный блок питания: 100-240В, 50-60Гц
Встроенная батарея: Литий-ионная, продолжительность работы 4 – 6 часов.

ГАБАРИТЫ И ВЕС

Размер: 24,1см x 30,5см x 5,0см
Вес с батареей: 2,7кг
Габариты кейса: 15,9см x 37,8см x 47,0см
Вес кейса с прибором: 5,2кг
Диапазон рабочих температур: 0C + 60C

РУЧНОЙ ПОИСКОВЫЙ ЗОНД

Рабочая частота: 225кГц и 450кГц
Тип антенны:
Выход на наушники: 16Ом, 105дБ (АРУ)
Батарея: 9В Alkaline
Время работы: 30 часов – без звука; 22 часа – наушники; 16 часов – минимальная громкость динамика, 7 часов – максимальная громкость динамика
Размер: 44,45см х 3,8см сложенный без антенны, 162см х 3,8см разложенный с антенной
Вес: 0,5кг

Описание актуально на: 19.11.2009.
