Универсальный прибор газового контроля "УПГК-ЛИМБ"
Контроль и оперативное измерение массовых концентраций вредных веществ, в том числе ряда химикатов, включенных в список 1 Приложения по химикатам к «Конвенции о запрещении разработки, производства, накопления и применения химического оружия и о его уничтожении» (зарин, зоман, V-газы, люизит, бромистый водород, цианистый водород и др.) в воздухе рабочей зоны, промышленных выбросах, сыпучих материалах и может использоваться как газоанализатор, “течеискатель” и газоопределитель.

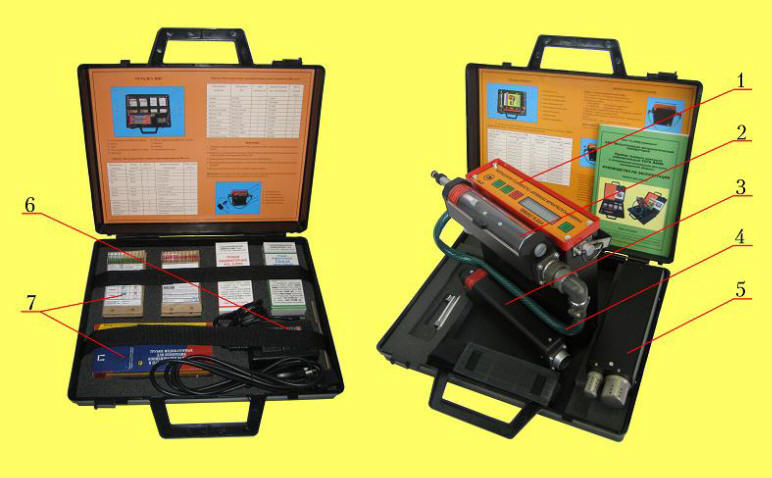

Комплект поставки прибора УПГК-ЛИМБ
1 - блок управления (БУ);
2 - блок пробоотбора (БП);
3 - блок измерительный (БИ);
4 - пневмоэлектрокабель;
5 - блок комбинированный (БК);
6 - устройство питающее(УП);
7 - индикаторные трубки (ИТ).

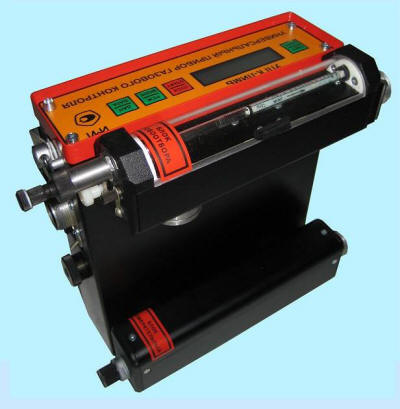

Прибор УПГК-ЛИМБ работает с тремя основными блоками:

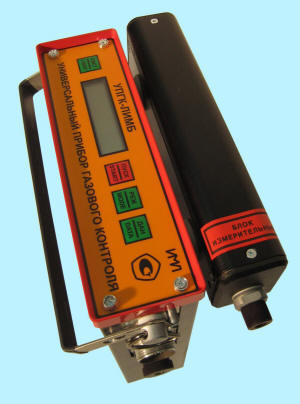

1. Блок управления с подключенным блоком измерительным (БИ)
на основе фотоионизационного электронного преобразователя предназначен для контроля, измерения, поиска мест утечек и оперативного определения уровня концентрации более 60 вредных веществ (ВВ) (см. таблицу ниже).
По специальному заказу Потребителя прибор может быть откалиброван на измерение содержания перечисленных ниже веществ в заданном диапазоне. Прибор с БИ не требует расходных материалов.
Технические характеристики
При измерении концентрации ВВ с помощью БИ в воздухе рабочей зоны предел основной относительной погрешности, %, не более: ± 25;
Время выхода на рабочий режим, мин, не более: 2;
Диапазон рабочих температур, °С: от минус 10 до 40;

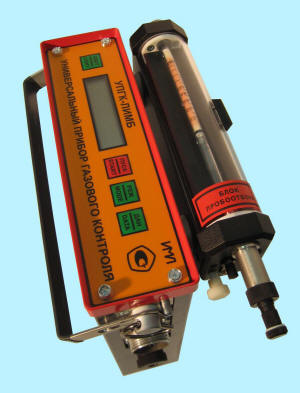

2. Блок управления с блоком пробоотбора (БП)
Предназначен:
- для определения с помощью индикаторных трубок (ИТ) пороговых концентраций следующих отравляющих веществ и компонентов ракетного топлива: адамсит, азотистый иприт, амил, гептил, дифосген, зарин, зоман, иприт, люизит, пронит, самин, синильная кислота, Си-Ар, Си-Эс, фосген, хлорциан, V-газы, BZ, хлорацетофенон. Результаты анализа имеют статус официальных.
- для контроля, идентификации и измерения с помощью ИТ массовых концентраций вредных «промышленных» веществ ( см. таблицу ниже).
Технические характеристики
Погрешность измерения концентрации вредных веществ с помощью ИТ определяется погрешностью используемых ИТ, %, не более: ± 25;
Время подготовки прибора к работе, включая время выхода на рабочий режим,(в зависимости от условий эксплуатации - темпереатуры окружающей среды) мин: от 2 до 10;
Объем воздуха, прокачиваемый через ИТ, дм3:
- в периодическом режиме: от 0,1 до 9,9;
- непрерывном режиме: от 1 до 99;

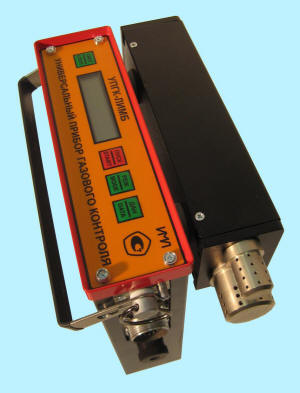

3. Блок управления с блоком комбинированным (БК)
на основе ионизационного преобразователя концентрации на коронном разряде (без радиоактивного источника ионизации) и электрохимической ячейки на высоковязком электролите предназначен для обнаружения паров отравляющих веществ (ОВ) - зарин, зоман, V-газы, люизит и вредных веществ (ВВ) - хлор, аммиак и др.
Прибор работает в режиме непрерывного автоматического контроля воздуха с выдачей информации на дисплей и звукового сигнала оповещения при появлении в воздухе концентраций ВВ, превышающих заданные. Не требует расходных материалов.
Технические характеристики
Пороги чувствительности прибора с БК:
- по парам отравляющих веществ, мг/л: (3 - 8)х10-5;
- по парам ВВ, ПДК р.з.: 1 - 10;
Быстродействие прибора с БК:
- по парам отравляющих веществ, с, не более: 5;
- по парам ВВ, мин, не более: 2;
Диапазон рабочих температур:
- по отравляющим веществам, °С: от минус 40 до 50;
- по ВВ, °С : от минус 20 до 50;
Список веществ, определяемых прибором УПГК-ЛИМБ с БИ (диапазон измерения от 0,1 - 1,0; 15 ПДК)
| 1. | Аммиака | 15. | Гексена | 29. | Кетонов | 43. | Тетрахлорэтилена |
| 2. | Аминов | 16. | Гептана | 30. | Ксилола | 44. | тетрагидрофуран |
| 3. | Анилина | 17. | Гидразина | 31. | Метиметакрилата | 45. | Толуола |
| 4. | Антранена | 18. | Дизельного топлива | 32. | N-октана | 46. | Толуидида |
| 5. | Ароматических углеводородов | 19. | Диметилсульфида | 33. | Нефти и нефтипродуктов | 47. | Трихлорэтилена |
| 6. | Акридина | 20. | Дивинила | 34. | Перидина | 48. | Уайтспирита |
| 7. | Ацетона | 21. | Дисульфида углерода | 35. | Пропана-бутана | 49. | Уксусной кислоты |
| 8. | Бензина | 22. | Диэтиламина | 36. | Пропилена | 50. | Фенолов |
| 9. | Бензола | 23. | Диэтилового спирта | 37. | Сероводорода | 51. | Хинолина |
| 10. | Бутена | 24. | Диэтилсульфида | 38. | Скипидара | 52. | Циклогексанона |
| 11. | Бутанол | 25. | Изобутилена | 39. | Сольвента | 53. | Циклогексана |
| 12. | Бутилацетат | 26. | Изопропанола | 40. | Спиртов | 54. | Этилацетата |
| 13. | Винилхлорида | 27. | Камфоры | 41. | Сложных эфиров | 55. | Этилена |
| 14. | Гексана | 28. | Керосина | 42. | Стирола | 56. | Этилоксида |
Список веществ, определяемых прибором УПГК-ЛИМБ с БП
| Наименование вредного вещества (ВВ) | Диапазон концентраций мг/м3 | Наименование вредного вещества (ВВ) | Диапазон концентраций, мг/м3 | ||
| 1. | Акролеин | 0,1-1,0 | 31. | Озон | 0,05-15,0 |
| 2. | Алкоголь | пороговая | 32. | Оксид углерода | 5-60000 |
| 3. | Аммиак | 2,0-2000 | 33. | Окислы азота | 2-300 |
| 4. | Арсин | 0,1-3,0 | 34. | Пропан-бутан | 100-1000 |
| 5. | Ацетилен | 200-5000 | 35. | Пропанол | 10-200 |
| 6. | Ацетон | 100-10000 | 36. | Ртуть (пары) | 0,003-0,1 |
| 7. | Бензин | 50-6000 | 37. | Сероводород | 2-2000 |
| 8. | Бензол | 0,5-8,0 | 38. | Сольвент | 20-500 |
| 9. | Бромистый водород | 2,0-250 | 39. | Стирол | 10-3000 |
| 10. | Н-бутан | 100-1000 | 40. | Толуол | 25-2000 |
| 11. | Бутанол | 10-200 | 41. | Трихлорэтилен | 5-150 |
| 12. | Гексан | 10-100 | 42. | Уайтспирит | 50-4000 |
| 13. | Гидразин | 0,05-4,0 | 43. | Углеводороды нефти | 100-2000 |
| 14. | Децилин | порог. 0,5 | 44. | Уксусная кислота | 2-250 |
| 15. | Дизельное топливо | 250-6000 | 45. | Фенол | 5-250 |
| 16. | Диметиламин | 10-350 | 46. | Формальдегид | 0,25-50 |
| 17. | Диоксид азота | 2-200 | 47. | Фосфин | 1-100 ppm |
| 18. | Диоксид серы | 5-2500 | 48. | Фтористый водород | 2-500 |
| 19. | Диоксид углерода | 0,03-50 % об. | 49. | Фурфурол | 5-700 |
| 20. | Диэтиловый эфир | 2-60 г/м3 | 50. | Хлор | 0,5-200 |
| 21. | Изопентан | 0,1-1% об. | 51. | Хлорвинил | 30-300 |
| 22. | Изобутан | 100-1000 | 52. | Хлорбензол | 50-200 |
| 23. | Изопропанол | 10-200 | 53. | Хлороформ | 10-200 |
| 24. | Карбофос | порог. 0,5 мг/л | 54. | Хлористый водород | 2-150 |
| 25. | Керосин | 100-4000 | 55. | Хлорофос | порог. 0,5 |
| 26. | Кислород | 1-25 % об. | 56. | Хлорциан | 0,3-3,0 |
| 27. | Ксилол | 20-1500 | 57. | Цианистый водород | 0,1-10 |
| 28. | Масло аэрозольное | 5-50 | 58. | Этанол | 200-5000 |
| 29. | Метанол | 20-1000 | 59. | Этилмеркаптан | 1,0-50 |
| 30. | Метилмеркаптан | 1,0-50 | 60. | Углерод четыреххлористый | 10-200 |
Универсальный прибор газового контроля "УПГК-ЛИМБ" применяется
При подключенном блоке измерительном (БИ) прибор УПГК-ЛИМБ позволяет с высоким быстродействием (не более 5с) обнаруживать и локализовывать места или зоны утечек вредных веществ (ВВ), перечисленных выше (более 60 ВВ), сигнализируя об этом звуковым сигналом. Прибор работает в автоматическом режиме с выводом на дисплей информации об уровне концентрации ВВ.
Для контроля воздуха на наличие отравляющих веществ (ОВ) (зарин, зоман, V-x, люизит) оператор подключает блок комбинированный (БК). Прибор работает в автоматическом непрерывном режиме. При превышении пороговой концентрации ОВ прибор с высоким бысродействием (не более 5 с) выдает звуковой сигнал и информацию на дисплей.
После оперативного определения места или зоны превышения пороговой концентрации, оператор подключает блок пробоотбора (БП) и с помощью индикаторных трубок (ИТ) определяет концентрацию по каждому компоненту. Результаты анализа имеют статус официальных.
Возможные области применения прибора УПГК - ЛИМБ
- для контроля параметров воздуха рабочей зоны и промышленных выбросов, поиска мест утечек вредных веществ;
- на предприятиях химической и пищевой промышленности;
- в случаях возникновения, а также для предотвращения террористических актов и аварий на железной дороге, в метрополитене, в морских портах, в аэропортах, на КПП таможенного контроля и др.;
- службами экологического мониторинга, МЧС, ФСБ, ФСО, ФСТЭК, Мин. обороны, Санэпиднадзора и др.;
Технические характеристики УПГК-ЛИМБ
| Время непрерывной работы от блока аккумуляторов,ч | 4-8; |
| Питание прибора осуществляется: | от блока аккумуляторов напряжением (12±2,0)В постоянного тока; от бортовой сети напряжением (12+3-2)В постоянного тока; от сети переменного тока напряжением 220В/50Гц через УП; |
| Масса, кг, не более: | |
| - прибора в упаковке (кейсе) | 5,8; |
| - комплекта ЗИП в упаковке (кейсе) | 2,4; |
| Габаритные размеры, мм, не более: | |
| - прибора в упаковке (кейс) | 72 х 370 х 395; |
| - прибора в сборе | 118 х 265 х 340; |
| Межповерочный интервал | 1 год |
| Гарантийный срок эксплуатации | 1 год |
Преимущества прибора УПГК - ЛИМБ перед аналогами:
Широкий перечень измеряемых вредных веществ:
- с блоком измерительным определяет более 60 веществ;
- с блоком пробоотбора более 250 веществ;
Автономность, портативность и быстродействие;
Специфичность: прибор УПГК-ЛИМБ с блоком комбинированным (БК) позволяет идентифицировать ОВ типа зарин, зоман, V-газы и люизит с высокой специфичностью на фоне бензина, дизельного топлива и других примесей;
Автоматическая установка и прокачивание требуемого расхода воздуха;
Прибор УПГК-ЛИМБ имеет возможность комплектоваться датчиками зарубежного производства: электрохимическими, термокаталитическими, инфракрасными и ионизационными;
Режим «ОТБОР», позволяющий выполнять отбор нормированной пробы с расходом от 0,5 л/мин до 4,5 л/мин;
Нагрев БП с индикаторными трубками (ИТ) позволяет расширить использование ИТ в широком климатическом диапазоне;
Возможность применения ИТ зарубежного и российского производства с различными типоразмерами и сопротивлением;
Возможность прибора с блоком пробоотбора проводить анализ проб грунта, поверхностей, спецодежды, воды;
Возможность проведения нормированного пробоотбора на местности на поглотительный патрон с сорбентом для последующего прецизионного анализа в лабораторных условиях.
Описание актуально на: 12.03.2009.
