Компактная многоцелевая система перехвата и пеленгации "Rohde & Schwarz TMSR 100"
 |
 |
Описание
- Компактная многоцелевая система перехвата и пеленгации для служб безопасности, пограничной и береговой охраны, сил специального назначения и т.д.
- Обнаружение, идентификация, пеленгация и запись радиосигналов в диапазоне от 10 кГц до 3000 MГц.
- Прослушивание демодулированных сигналов AM, ЧM, ОБП и несущей частоты
- Запись, воспроизведение и обработка звуковых сигналов
- Простота получения результатов
- Непосредственное обнаружение источников радиосигнала вне пределов видимости
- Идентификация и предварительная обработка обнаруженных источников
- Отображение результатов, а также текущей ситуации на цифровых картах
- Высокая мобильность и малое время развертывания
Возрастающее количество конфликтов низкой интенсивности во всем мире привело к возрастающей потребности в портативном, высокомобильном оборудовании для радиоразведки и пеленгации. Силам специального назначения и службам безопасности необходимо модульное и легко наращиваемое оборудование для разведки, в то время как ведомствам национальной обороны необходимо оборудование электронной поддержки (ESM), которое позволяет владеть ситуацией в зарубежных операциях.
Легкое оборудование такого типа доступно в виде системы Rohde & Schwarz TMSR, которая была разработана в первую очередь для:
- получения (первоначальной) картины радиообстановки в диапазоне частот от 0,5 МГц до 3 ГГц
- контроля ситуации за пределами зоны видимости
- обнаружения сосредоточения в закрытых зонах
- обнаружения передвижных передатчиков
- открытой или скрытой разведки до начала и во время выполнения заданий
- защиты собственных сил
В зависимости от задания, система Rohde & Schwarz TMSR может использоваться в широком спектре оперативных условий:
- когда необходимо быстрое передвижение
- с очень небольшим предоставляемым персоналом и материалами
- на неизвестных или небезопасных позициях
- в качестве портативной версии, которая может переноситься одним бойцом
- с адаптацией к различным средствам транспорта.
Основые компоненты
Каждая из систем Rohde & Schwarz TMSR состоит из следующих основных компонентов:
- переносной контейнер со встроенным распределителем питания
- приемник Miniport Rohde & Schwarz EB200
- цифровой пеленгатор Rohde & Schwarz DDF195
- ноутбук или же встроенный в стойку компьютер
- программное обеспечение Rohde & Schwarz RAMON для удобства управления приборами, отображения результатов и их обработки.
Приемник Miniport Rohde & Schwarz EB200 представляет собой очень небольшой и компактный портативный прибор, перекрывающий очень широкой диапазон частот. Благодаря своей высокой скорости сканирования вплоть до 1,2 ГГц/с (в режиме DIGI-Scan), он идеально подходит для использования в качестве поискового или сканирующего приемника. Для поддержки операций наблюдения, приемник оснащен панорамным индикатором ПЧ с отображаемой в режиме реального времени полосой вплоть до 1 МГц.
Цифровой пеленгатор Rohde & Schwarz DDF195, состоящий из пеленгаторного процессора Rohde & Schwarz EBD195 и пеленгаторной антенны Rohde & Schwarz ADD195, подключается к выходу ПЧ приемника Miniport Rohde & Schwarz EB200.
Пеленгатор Rohde & Schwarz DDF195, использующий прогрессивный метод корреляционного интерферометра, обеспечивает получение надежных результатов пеленгования даже в мобильном режиме. Он обрабатывает как обычные, так и кратковременные сигналы со временем существования вплоть до 10 мс.

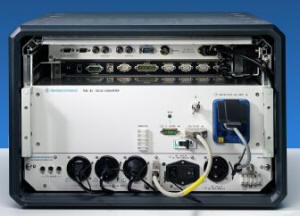

Переносной контейнер со встроенной амортизационной рамой защищает приборы даже в тяжелых условиях окружающей среды. Он позволяет быстро и легко менять платформы–носители и конфигурации.
Режимы работы
Модульная конструкция системы поддерживает следующие режимы работы:
Портативный режим
Для работы в качестве портативной системы, приемник Miniport Rohde & Schwarz EB200 извлекается из переносного контейнера и помещается в сумку для переноски. При этом обеспечивается легкость переноски и удобство управления приемником, а также защита его от погодных условий. В этом случае используется портативная активная направленная антенна Rohde & Schwarz HE200. Она имеет 4 антенные насадки, перекрывая весь диапазон частот от 10 кГц до 3 ГГц.
Приемник питается от легкосменного аккумулятора. Благодаря этому время работы может быть адаптировано к условиям задания путем использования дополнительных аккумуляторов, которые тоже можно поместить в сумку для переноски. Работая с этой портативной системой, оператор может использовать быстродействующий режим цифрового сканирования DIGI-Scan этого приемника для получения обзора занятости спектра.
Даже случайные и короткие сигнальные импульсы четко отображаются и доступны в этом режиме. Простым нажатием кнопки приемник можно перевести в режим прослушивания.
Разностный вариант режима DIGI-Scan поддерживает быстрое обнаружение изменений в радиообстановке, т.е. появление или же исчезновение радиосигналов. При активации этого подрежима, отображаемый спектр (т.е. фотография текущей радиообстановки) сохраняется в качестве опорного. После этого лишь новые сигналы и изменения в напряженности поля четко проявляются в виде выбросов.
Благодаря направленности антенны, измерение угла прихода обнаруженного сигнала возможно на основе отображения уровня сигнала. Этот процесс поддерживается путем включения звукового сигнала (слышимого через громкоговоритель или наушники), высота которого отражает уровень принимаемого сигнала.
Интересующие частоты могут быть сохранены в одной из 1000 ячеек памяти приемника Miniport Rohde & Schwarz EB200. Впоследствии эти параметры могут использоваться для дальнейшей обработки программным обеспечением Rohde & Schwarz RAMON
Мобильный режим работы
Система Rohde & Schwarz TMSR может использоваться и в транспортных средствах, на кораблях или вертолетах.
Всю систему можно быстро установить в транспортное средство с креплением пеленгаторной антенны на крыше через автомобильный адаптер фирмы Rohde & Schwarz. В этом случае приемник Miniport Rohde & Schwarz EB200 размещается в переносном контейнере и работает в сочетании с цифровым пеленгатором Rohde & Schwarz DDF195.
Работа в стационарном режиме
При использовании в стационарных условиях (например, внутри здания) система может работать от сети переменного тока (110 В или 240 В). Смена одной конфигурации на другую занимает лишь минуты.
Добавляемые возможности
Установка программного обеспечения Rohde & Schwarz RAMON существенно увеличивает функциональные возможности системы. Оно содержит следующие модули коммерческого программного обеспечения широкого назначения (COTS):
- Rohde & Schwarz EB200-Control
- Rohde & Schwarz DDF195-Control
- Rohde & Schwarz RA-LOG
- Rohde & Schwarz RA-REC, RA-RPLY and RA-EVAL
- Rohde & Schwarz MapView
- Rohde & Schwarz AllAudio (AFBASIC and AF-REC)
Эти модули программного обеспечения обеспечивают следующие функции:
- Отображение спектра РЧ и ПЧ, а также двумерной водопадной диаграммы с высокой скоростью и разрешающей способностью для распознавания сигналов
- Отображение результатов пеленгования в стандартных полярных координатах, а также в варианте азимутальная гистограмма/водопадная диаграмма для наблюдения за радиосетями
- Мгновенное воспроизведение спектра РЧ для обработки кратковременных сигналов через встроенный буфер данных спектра РЧ
- Запись, воспроизведение и статистическая обработка данных частотного спектра
- Отображение результатов радиоразведки (COMINT) и дополнительной (например, тактической) информации на цифровых картах
- Запись оцифрованных звуковых сигналов
- Импорт и экспорт наборов РЧ-параметров из приемника Miniport Rohde & Schwarz EB200 в программное обеспечение Rohde & Schwarz RAMON и наоборот.
Это программное обеспечение поддерживает следующие режимы работы:
- Fixed frequency mode (FFM – режим фиксированной частоты): отображение, анализ и пеленгация сигналов с фиксированной частотой
- Search (поиск) поиск по списку отдельных частот или же в заданном диапазоне частот, включая отображение результатов пеленгования
- Scan (сканирование): отображение текущей занятости спектра.
Оператор может ввести любую настройку для приемника или же пеленгатора непосредственно с ПК или же через панели управления самими приборами. Настройки приемника или пеленгатора и получаемые ими результаты соответственно отображаются в различных графических окнах на экране управляющего ПК. Ручное управление приборами зеркально отражается в соответствующих окнах графического интерфейса пользователя. Это очень удобно в тех ситуациях, когда управление приборами через их лицевые панели более доступно (например, в движущемся транспортном средстве), но оператор все же желает иметь отображение результатов на большом экране в изменяемом масштабе.
Программное обеспечение Rohde & Schwarz MapView используется для отображения и обработки результатов пеленгования и определения местоположения, причем текущая позиция пеленгатора и его пеленги отображаются на цифровой карте. Такие часто используемые функции, как масштабирование участков карты, перемещение их, измерение расстояний, а также выбор объектов карты и отдельных результатов легко доступны через специальную панель инструментов. Текущая ситуация может отображаться с помощью графических символов, элементов текста и линий, которые можно произвольно размещать на карте. Благодаря этому обеспечивается возможность отображения как обнаруженных радиосетей, так и тактической ситуации.
Программное обеспечение Rohde & Schwarz AllAudio обеспечивает прослушивание, запись и воспроизведение звуковых сигналов приемника. Эти записи хранятся на жестком диске компьютера в звуковой базе данных. Во время записи оператор может делать закладки для того, чтобы впоследствии быстро найти помеченный участок записи. Можно также добавлять комментарии.
Дополнительная информация о модулях ПО Rohde & Schwarz RAMON содержится в соответствующих публикациях серии.
Конфигурации системы
В распоряжении имеются две заранее сконфигурированные системы:
Rohde & Schwarz TMSR 100
Эта система содержит приемник Miniport Rohde & Schwarz EB200, пеленгаторный процессор Rohde & Schwarz EBD195, системный управляющий компьютер Rohde & Schwarz SPCC и описанное выше программное обеспечение Rohde & Schwarz RAMON. Все модули смонтированы в переносной стойке.
Эта система разработана для использования с одной пеленгаторной антенной Rohde & Schwarz ADD195 и перекрывает диапазон частот от 20 MГц до 1300 MГц.
Системный управляющий ПК Rohde & Schwarz SPCC представляет собой очень компактный ПК с уже встроенным маршрутизатором. Поэтому он уже подготовлен для связи по глобальной сети (WAN), так как его можно непосредственно подключать к различным типам связного оборудования. Предлагается три различных конфигурации интерфейса для подключения либо к аналоговым линиям ТФОП, цифровым линиям ISDN или же к встроенному GSM-модему.
Rohde & Schwarz TMSR 200
Эта система содержит модуль коммутации Rohde & Schwarz ZS129A1 (антенный коммутатор) и ноутбук Rohde & Schwarz RPC-NB вместо встроенного системного управляющего ПК Rohde & Schwarz SPCC. Все модули, за исключением ноутбука, встроены в переносной контейнер.
Опционально ноутбук может поставляться встроенным в кейс. Внутри этого кейса ноутбук установлен на амортизационную раму, а интерфейсные разъемы доступны через многопортовый разъем на левой стороне кейса.
Использование в этой системе высокочастотной коммутационной матрицы Rohde & Schwarz ZS129A1 рассчитано на применение нескольких пеленгаторных и мониторинговых антенн. Благодаря этому, система может снабжаться антеннами, перекрывающими диапазон частот от 10 кГц до 3 ГГц в случае мониторинга и от 0,5 МГц до 3 ГГц в случае пеленгации.
Обе системы содержат распределитель питания постоянного и переменного тока, что позволяет подключать их непосредственно к различным источникам питания постоянного и переменного тока. Внутри все приборы питаются постоянным током. Кроме того, в систему встроен сетевой концентратор для обеспечения возможности подключения дополнительных внешних сетевых устройств и дополнительных приемников Miniport Rohde & Schwarz EB200.
Расширение системы
Ввиду того, что система Rohde & Schwarz TMSR использует коммерческие компоненты широкого назначения (COTS), она обладает почти неограниченными возможностями модернизации, наращиваний и расширений для удовлетворения грядущих требований.
Расширение функциональных возможностей может быть достигнуто благодаря использованию следующих дополнительных компонентов:
- второй приемник Miniport Rohde & Schwarz EB200
- второй модуль ПО для управления приемником Rohde & Schwarz EB200 Rohde & Schwarz EB2-CTL
- ПО смены ведомый/ведущий Rohde & Schwarz RA-MSH
- ПО протоколирования сигнальных данных Rohde & Schwarz RA-LOG
- ПО для редактирования заданий в рамках Rohde & Schwarz RAMON Rohde & Schwarz RA-JOB
- ПО базы данных и редактирования отчетов
Rohde & Schwarz RA-REP
Rohde & Schwarz RA-MAP
Rohde & Schwarz RA-RDB
Rohde & Schwarz RA-W3AS
Rohde & Schwarz RA-W3DL
- ПО обработки результатов пеленгования Rohde & Schwarz DF-EVAL
Второй приемник Miniport Rohde & Schwarz EB200 может подключаться к одному из портов встроенного сетевого концентратора. С помощью дополнительного модуля ПО Rohde & Schwarz RAMON EB200-Control этот приемник можно использовать с тем же полным набором функций, что и для приемника, уже встроенного в стойку. Этот второй приемник может использоваться для непрерывного наблюдения спектра РЧ в то время, как встроенный приемник используется для мониторинга, звукозаписи и – в сочетании с пеленгатором Rohde & Schwarz DDF195 – для пеленгации.
Функция смены ведомый/ведущий Master-Slave Handover используется для управления по крайней мере двумя приемниками. Она позволяет оператору передавать настройки с одного приемника на другой. Благодаря этому один приемник можно использоваться в режиме сканирования (как ведущий – в данном случае это встроенный в стойку приемник Rohde & Schwarz EB200), в то время как один или несколько дополнительных приемников могут получать задания на работу по наблюдению в режиме фиксированной частоты (как ведомые). С использованием курсора для выбора частоты на отображаемом спектре РЧ ведущего приемника оператор настраивает ведомый приемник на эту частоту (включая настройки ведущего, такие как полоса пропускания и тип модуляции). После этого оператор может прослушивать обнаруженный сигнал на ведомом приемнике и наблюдать этот сигнал с соответствующими данными спектра ПЧ. Одновременно с помощью пеленгатора может быть выполнено пеленгование.
Функция протоколирования сигнальных данных Signal Data Logger используется для непрерывного ведения журнала измеренных данных текущего наблюдаемого сигнала. В режиме сканирования протоколируются измеренные данные сигнала, выбранного из спектра РЧ. Эти сохраненные данные могут анализироваться с помощью встроенной программы просмотра Logfile Viewer. Ввиду того, что эти данные сохраняются в виде списка с разделителями в виде символа (CSV), их можно впоследствии обрабатывать с помощью текстового или табличного редактора.
Редактор заданий Job Editor позволяет формировать сложные задания. Такое задание может содержать несколько диапазонов частот, список отдельных частот, а также список пропускаемых частот или же диапазонов. После того, как такое задание создано с помощью этого редактора, оно передается на выполнение.
Редактор Rohde & Schwarz RAMON Job Editor координирует выполнение отдельных заданий путем непосредственного управления драйвером модуля EB200-Control.
Редактор отчетов Report Editor используется для создания файлов заранее отформатированных результатов измерений, которые называются отчетами. Каждый отчет содержит результаты измерений приемника; оператор может передать эти результаты в редактор отчетов Report Editor путем нажатия кнопки на графическом интерфейсе пользователя (GUI) модуля ПО Rohde & Schwarz EB200-Control или же Rohde & Schwarz DDF195-Control. Дополнительно в отчете могут сохраняться фотографии экрана с отображением карт ПО Rohde & Schwarz MapView, звуковых записей ПО Rohde & Schwarz AllAudio и комментарии оператора.
Для хранения этих отчетов используется база данных Oracle 8i. Опционально можно использовать расширения для выполнения сортировки отчетов, а также для поиска и загрузки сохраненных отчетов. Обеспечивается и возможность передачи сохраненных наборов сигнальных параметров непосредственно из отчета в приемник аналогично тому, как это происходит в случаи функции смены ведущий/ведомый.
С помощью ПО обработки результатов пеленгования DF Evaluation, можно производить сбор и обработку отсчетов пеленга. ПО обработки результатов пеленгования обеспечивает либо непрерывную запись, либо запись по триггеру, воспроизведение и последующую обработку заданий пеленгации, например, местоположений автомобиля и пеленгатора, а также результатов пеленгования. Единственная мобильная Rohde & Schwarz TMSR может использоваться для обнаружения местоположения путем выполнения множества пеленгований с различных позиций автомобиля или пеленгатора (пеленгация в движении).
Тактическая система определения местоположения Rohde & Schwarz TMSLoc
С помощью опциональных модулей связи системы Rohde & Schwarz TMSR можно подключать к стационарным станциям радиоразведки (COMINT), а также соединять их между собой для формирования системы определения местоположения. Тактическая система определения местоположения содержит несколько (от 2 до 4) систем Rohde & Schwarz TMSR и называется Rohde & Schwarz TMSLoc.
Доступен следующий набор модулей связи:
- Модуль телефонной связи с использованием аналоговых и цифровых модемов (ТФОП)
- Модуль радиосвязи с использованием GSM-модемов Rohde & Schwarz GC128 или же GSM-модема, встроенного в управляющий ПК Rohde & Schwarz SPCC
- Модуль радиосвязи с пользованием ОВЧ -радиостанций. Здесь можно использовать либо коммерческие, либо тактические радиостанции.
Одна из таких станций будет работать в качестве ведущей, а другие – в качестве ведомых, которыми управляет ведущая. В частности, для использования в качестве ведомой подходит система Rohde & Schwarz TMSR 100, так как в ней уже имеются ПК, маршрутизатор и интерфейс связи для подключения к телефонным сетям или же сетям GSM.
Технические данные
| Диапазон рабочих температур | -10°C до +45°C |
| Диапазон температур хранения | -40°C до +70°C |
| Относительная влажность | 80% циклическая , +25°C/+40°C |
| Синусоидальная вибрация | 5 Гц до 150 Гц |
| Случайная вибрация | 10 Гц до 500 Гц |
| Ударударный спектр 40 g EMC | соответствует директиве Евросоюза (89/336/EEC) по ЭMC и Германскому законодательству по ЭMC |
| Безопасность | соответствует стандартам EN60950 / VDE0805 |
| Стандарт качества | разработано и изготовлено в соответствии с ISO 9000 |
| Питание | от 100 до 240 В / 47 до 63 Гц / 235 ВА переменного тока от 11 до 32 В / 200 Вт постоянного тока |
| Размеры (Ш x В x Г) (контейнер) | 555 мм x 358 мм x 720 мм |
| Масса | около 45 кг |
Опции
| TMSR 100 | Приемник EB200; DIGI-Scan, панорамный индикатор ПЧ, интерфейс ЛВС, 2 блока аккумуляторов и сумка, HE200, EBD195, ADD195, SPCC, RAMON, модуль связи для подкл. к сети по ан. коммутируемым или выд. линиям, маршрутизатор, распределитель питания и контейнер |
| TMSR 100 | Приемник EB200; DIGI-Scan, панорамный индикатор ПЧ, интерфейс ЛВС, 2 блока аккумуляторов и сумка, HE200, EBD195, ADD195, SPCC, RAMON, модуль связи для подключения сети по коммутируемым линиям ISDN, маршрутизатор, распределитель питания и контейнер. |
| TMSR 100 | Приемник EB200; DIGI-Scan, панорамный индикатор ПЧ, интерфейс ЛВС, 2 блока аккумуляторов и сумка, HE200, EBD195, ADD195, SPCC, RAMON, модуль связи для подключения к сети GSM900 или GSM1800, маршрутизатор, распределитель питания и контейнер. |
| TMSR 200 | Приемник EB200; DIGI-Scan, панорамный индикатор ПЧ, интерфейс ЛВС, 2 блока аккумуляторов и сумка, HE200, EBD195, ADD195, ZS129A1 (1 из 6), RPC-NB с мышью, PCMCIA-платой на 2 доп. COM-порта и сумкой, RAMON, маршрутизатор, распр. питания и контейнер. |
| TMS-M1 | GPS-приемник и совместимый с ПО RAMON модуль навигации RA-NAV |
| TMS-B3 | Внешний преобразователь постоянного тока в переменный, в частности, для TFT-дисплеев |
| TMS-B4 | Передняя и задняя крышки переносного контейнера с отверстиями для кабелей и вентилятора |
| TMS-H1 | Адаптер для монтажа антенн HE309 / HF902 на треногу AC008-Z |
| TMS-H2 | РЧ -кабель длиной 5 м для мониторинговых антенн |
| TMS-H2 | РЧ -кабель длиной 10 м для мониторинговых антенн |
| TMS-H2 | РЧ -кабель длиной 20 м для мониторинговых антенн |
| TMS-H3 | Комплект заземления для антенн |
| TMS-H4 | Адаптер для монтажа пеленгаторной антенны ADD071 на треногу AP502Z2 |
| TMS-H5 | Адаптер для монтажа пеленгаторной антенны ADD195 на крышу |
| TMS-H6 | Блок аккумуляторов 24 В / 26 A час |
| TMS-H8 | Ящик для антенн и кабелей |
| TMS-H10 | Фотоштатив для использования антенны HE200 |
| TMS-H11 | Адаптер для монтажа антенны HE200 на фотоштатив TMS-H10 |
| TMS-H12 | Адаптер для монтажа антенны HE500 на фотоштатив TMS-H10 |
| TMS-C | Перевозимая система связи для систем TMSR100 / 200, состоящая из маршрутизатора, распределителя питания, преобразователя и переносного контейнера |
| TMS-C1 | Интерфейс сети ТФОП для маршрутизатора и модема аналоговой коммутируемой / выделенной линии для TMS-C |
| TMS-C2 | Интерфейс сети ISDN для маршрутизатора для коммутируемой линии ISDN |
| TMS-C3 | Интерфейс сети GSM для маршрутизатора и модуля GC128 для сети GSM / GPRS 900 / 1800 |
Описание актуально на: 30.12.2008.
