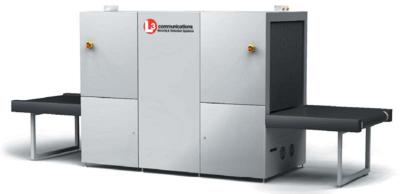

Рентгеновская система для досмотра больших предметов багажа "PX-107"
Компания L3 Communications представляет PX-107 - автономную крупногабаритную рентгенотелевизионную систему с самым большим в этом классе интроскопов размером туннеля, позволяющим операторам досматривать большие грузы, не упакованные на паллеты. Размер окна туннеля составляет 1011х1011мм, что делает систему идеально подходящей для досмотра различных упаковок, крупногабаритных картонных коробок и предметов багажа нестандартной формы.
Система имеет удобный пульт управления и оснащена современными средствами обработки изображения, что позволяет увеличивать на экране изображения небольших предметов. Таким образом, оператор имеет возможность увидеть мелкие детали и определить, представляет ли предмет угрозу.
Применение
• Выявление подозрительных предметов
• Проверка правильности декларирования
• Выявление контрабанды
• Предотвращение краж
• Проверка на соответствие местным требованиям
Сертификаты
• ISO 9001, CE, EUR1
• Радиационная безопасность: US (21CFR 1020.40)
• Безопасность для светочувствительных материалов: ISO 1600/33DIN
• Эксплуатационные характеристики соответствуют Требованиям Федеральной администрации авиатранспорта США «Использование рентгеновских систем» (Федеральный стандарт 14 CFR 108.17 и 14 CFR 129.26
Операторский интерфейс
Выверенная простота
Запатентованный L3 интерфейс оператора позволяет оператору осуществлять простое, гибкое и надежное управление системой и максимально использовать информацию изображения багажа. Эргономичный дизайн помогает оператору быстро обучиться и без проблем пользоваться интерфейсом, состоящим из трех кнопок управления конвейером и сенсорной панели управления. Используя сенсорную панель, оператор смотрит только на экран монитора, куда выводятся значки управления.
Превосходное качество изображения
Увидеть невидимое
Удобное меню на экране и высокое разрешение изображения. Детекторный модуль PX-107 работает по методу двух энергий и состоит из 1600 диодов, позволяющих создать изображение высочайшего разрешения, превосходящее по показателям все крупногабаритные рентгеновские системы в своем классе.
Взяв на вооружение исследования Международной Комиссии по освещению (МКО=CIE), компания L3 использовала для создания PX-107 новую запатентованную технологию обработки изображения Trasparent ColorTM. Эта технология основана на знаниях, полученных в ходе новейших исследований реакции глаза человека на изображение. В сочетании с характеристиками элт-монитора технология Transparent ColorTM дает оператору возможность принимать решения о наличии подозрительных предметов с гораздо более высокой степенью уверенности, так как он видит четкие, яркие и ясные изображения на экране.
Сетевое решение
Объединение систем в сеть
Сетевая версия PX-107 работает на платформе Windows, которая позволяет в режиме реального времени получить доступ к данным и изображениям с рабочей станции оператора. Таким образом, оператор может работать с изображениями, полученными разными интроскопами, например, принимать решения 2 уровня о чистоте/подозрительности багажа, осуществлять централизованный контроль за работой других операторов с использованием функции внедрения изображений опасных предметов (TIP), выполнять работу сетевого администратора для всех PX-107, объединенных в сеть. Распределение изображений по операторам и разделение администраторских функций позволяют обеспечить непрерывность работы и снизить операционные затраты.
Гибкая конфигурация
Изменить настройки просто
Система PX-107 может быть настроена в соответствии с различными требованиями.
• Простота изменения настроек ПО системы управления и инструменты настроек дают возможность сконфигурировать систему в соответствии с различными требованиями заказчика и решить специфические проблемы безопасности.
• Система может осуществлять досмотр в двух направлениях, поэтому ее можно встроить без модификаций в различные системы обработки багажа, требующие досмотра в двух направлениях, например, на почте или в порту.
Инструменты оператора
Сконцентрировать внимание на самом важном
Различные функции облегчают задачу оператора по своевременному выявлению и досмотру подозрительных предметов в багаже, обнаружению скрытых, но определенных деталей, указывающих на наличие реальной угрозы, таких как, например, провода для взрывных устройств.
• Используя различные инструменты анализа изображения, операторы с легкостью отличат органику от неорганики, а также от других похожих материалов. Функции улучшения изображения дают возможность различными способами оптимизировать изображение и отчетливо увидеть возможную угрозу.
• Функция «Помощник оператора» сравнивает досмотренные объекты с данными об известных опасных предметах и выделяет подозрительные предметы, указывая на области для дальнейшего анализа.
• Функция «Внедрение опасных предметов» (TIP) вставляет фиктивные изображения опасных предметов через заданный промежуток времени и следит за тем, какое решение принял оператор. Это дает возможность старшим смены оценить эффективность досмотра и правильность принятия решения различными операторами.
• Функция «Архивация изображений» позволяет сохранять до 20000 изображений за заданный период времени или по принципу «первым записано, первым стерто».
Характеристики
Характеристики изображения
• Регулировка контрастности
• Различение материалов по 3-м характеристикам
• Псевдо-цветное изображение
• 2x – 16x – 64x кратное увеличение
• Выделение контуров
• Режимы проникновения высокого/ низкого
• Негативное изображение
• Разделение органики/ неорганики
• Технология Transparent ColorTM
• Высокое разрешение изображения. Наилучшая разрешающая способность в своем классе.
Стандартные характеристики
• Источник бесперебойного питания и сетевой фильтр
• Входной/выходной конвейеры длиной 1067мм
• Запатентованный операторский интерфейс, включающий сенсорную панель оператора, позволяющую оператору смотреть только на экран монитора, куда выводятся значки управления
• Операторский интерфейс легко настраивается
• Монитор 17''
• Выносной столик с монитором
Дополнительные характеристики по выбору
• Монитор 22''
• Выходной наклонный конвейер длиной 2438мм/ входной конвейер длиной 1067мм
• Выходной багажный спуск длиной 1829 мм
• Внедрение опасных предметов (TIP)
• Помощник оператора (OA)
• Архивация изображений (IA)
• Внешний источник бесперебойного питания
• Цветной принтер
Технические характеристики
| Общие | |

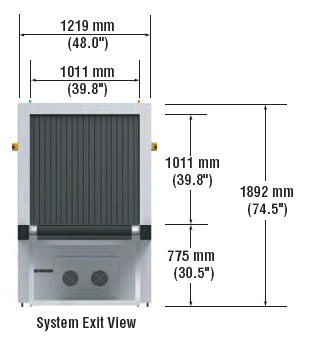

| Габаритные размеры | 2438(Д)х1219(В)х1892(Ш)мм |
| Длина вместе с конвейерами | 4572 мм |
| Размер туннеля | 1011(Ш )х1011(В) мм |
| Высота конвейера | 775мм |
| Требования к электропитанию | ~100-240 В ±10% при 50/60 Гц +1% (макс. 1,0 КВА) |
| Скорость конвейера | 0,23 м/с при 60 Гц |
| Грузоподъемность конвейера | 136 кг |
| Источник рентгеновского излучения | |
| Напряжение | 160 кВ с постоянным потенциалом |
| Режим излучения | непрерывный |
| Охлаждение | масляная ванна |
| Ориентация луча | вертикальная снизу вверх |
| Рентгеновский приемник сигнала | 1600 фотодиодов в блоке Г-образной конструкции |
| Формирование изображения и характеристики PX107 | |
| Разрешающая способность | медная проволока диаметром 36AWG-гарантируется, медная проволока диаметром 40AWG - типично |
| Проникающая способность | 29мм стали - гарантировано |
| Градационная характеристика | не менее 4096 градаций серого тона по ступенчатому клину |
| Видеодисплей | Разрешение 1280х124/ 24 бита, эргономичный 17" монитор SVGA высокого разрешения без мерцания |
| Процессор компьютера | Intel Pentium |
| Радиационная безопасность | Все рентгеновские системы L3 Communications Security & Detection Systems сертифицированы на соответствие всем требованиям по безопасности рентгеновского излучения и ограничениям на излучение Свода федеральных требований США, Издание 21, раздел 1020.40 (Федеральный стандарт 21-CFR 1020.40). Типовой уровень утечки излучения не превышает 0.1 мР/ч при допустимой Федеральным стандартом США величине 0.5 мР/ч. |
| Технические требования | Соответствует всем действующим международным стандартам, в том числе техническим требованиям ФАА США "Использование рентгеновских установок" (Федеральные стандарты 14 CFR108.17 и 14 CFR129.26). |
| Безопасность для светочувствительных материалов | Гарантируется безопасность для фото- и кинопленок чувствительностью до ISO 1600/33DIN. |
| Принципы комплектации | Отдел досмотровых систем L3 Communications Security & Detection Systems оставляет за собой право изменять технические характеристики в ходе постоянно ведущегося усовершенствования. Спецификации представлены для ознакомления, а характеристики действительно поставляемого оборудования могут отличаться от приведенных выше стандартных характеристик на +5%. |
| Физические характеристики
| |
| Вес нетто | ок.1455 кг |
| Вес в упаковке | ок.1727 кг |
| Конструкция | стальная сварная рама |
| Климатические условия | |
| Рабочий диапазон | 00С - +400С |
| Температура хранения | -200С - +500С |
| Влажность | 95% при отсутствии конденсации |
| Уровень шума | <70 дБА |
Описание актуально на: 21.11.2008.
