Георадары "ОКО-2"

НАЗНАЧЕНИЕ

Георадар - это современный геофизический прибор, предназначенный для обнаружения различных объектов, в том числе не металлических в различных средах. Мобильность, сравнительная компактность и возможность проводить неразрушающий мониторинг среды с высокой детальностью делают его уникальным среди геофизического оборудования.

Георадары используются для решения инженерно-геологических, гидрогеологических и поисковых задач, таких как:

• Обследование автомобильных дорог, ж/д насыпей, ВПП аэродромов;
• Поиск погребенных локальных и протяженных объектов;
• Обследование инженерных сооружений;
• Обследование строительных конструкций, в том числе железо-бетонных и др.;
• Картирование геологических структур;
• Определение толщины ледяного покрова;
• Обследование водоемов и картирование придонных отложений;
• Определение мощности слоя сезонного промерзания/оттаивания, оконтуривание областей вечной мерзлоты, таликов и т.д.;
• Археологические задачи;
• Специальные задачи.

Георадары "ОКО-2" являются безусловными лидерами среди российских аналогов.
Приборы сертифицированы и защищены патентами.

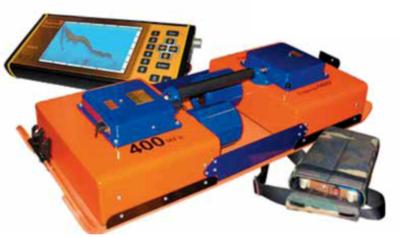

Комплект георадара "ОКО-2" включает в себя базовый комплект и антенные блоки, которые выбираются в зависимости от поставленной задачи. Антенные блоки являются сменными. Используя антенный блок с меньшей частотой, появляется возможность увеличения глубины исследования, однако если необходима высокая детальность обследования верхней части разреза, следует использовать высокочастотные антенные блоки. Оптимальным является комбинирование антенных блоков разной частоты. В георадарах "ОКО-2" применяются экранированные и неэкранированные антенные блоки.

ПРИМЕНЕНИЕ ГЕОРАДАРА "ОКО-2"

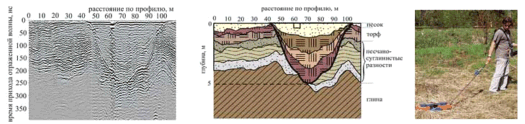

Решение геологических задач

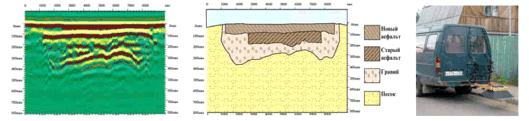

Обследование дорог и взлетно-посадочных полос

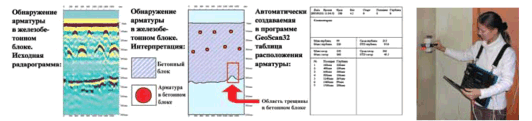

Обследование строительных конструкций

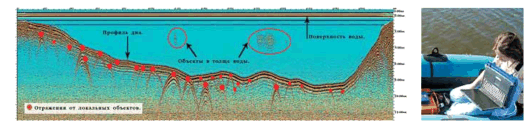

Обследование водоемов

ПРЕИМУЩЕСТВА ГЕОРАДАРОВ СЕРИИ "ОКО-2"

1. КАЧЕСТВО И НАДЕЖНОСТЬ

Георадар "ОКО-2" является высоконадежным серийным прибором

• имеет все необходимые сертификаты;
• имеет полный комплект конструкторской документации;
• каждый прибор проходит полный цикл приемо-сдаточных испытаний, включая испытания на тепло- и холодоустойчивость, вибро- и ударопрочность.

2. УРОВЕНЬ ЛУЧШИХ ЗАРУБЕЖНЫХ АНАЛОГОВ

По своим техническим характеристикам георадары "ОКО-2" находятся на уровне георадаров ведущих мировых производителей, а по некоторым из них превосходят зарубежные аналоги.

3. ВЫСОКОЕ КАЧЕСТВО ДАННЫХ

Георадар "ОКО-2" имеет полную оптическую развязку по сигнальным и информационным цепям, что

• значительно уменьшает паразитные переколебания в кабельных цепях георадара, что особенно важно при работе по неровным поверхностям;
• улучшает работу прибора в сложных условиях.

4. ИНТЕЛЛЕКТУАЛЬНЫЕ АНТЕННЫЕ БЛОКИ

• микропроцессор антенного блока производит предварительную обработку полученных данных - их накопление и фильтрацию, после чего обработанные данные передаются в блок управления;
• при присоединении к георадару любого антенного блока происходит его автоматическая идентификация и подключение к радару. Оператору не приходится самому определять тип антенного блока и вручную устанавливать его параметры;
• датчик перемещения подключается непосредственно к антенному блоку.

5. ПОМЕХОЗАЩИЩЕННОСТЬ

Одиннадцать антенных блоков георадара "ОКО-2" являются экранированными, что позволяет уменьшить паразитные отражения из верхней полусферы (столбы, ЛЭП, автомобили, строения и т.п.).

6. ТОЧНАЯ ПРИВЯЗКА К МЕСТНОСТИ

Все антенные блоки георадара «ОКО-2®» могут работать с тремя типами датчиков перемещения (колесо, катушка, автомобильный датчик), что

• повышает производительность георадара;
• позволяет точно привязать результаты измерений к местности;
• позволяет строить трехмерные георадарные изображения.

Программное обеспечение георадара поддерживает работу георадара с GPS-приемниками.

7. ДЛИТЕЛЬНАЯ АВТОНОМНАЯ РАБОТА

В георадаре «ОКО-2®» существует режим энергосбережения. В случае отсутствия активной работы радара антенный блок автоматически переходит в энергосберегающий, «дежурный», режим.

8. ВЫСОКАЯ СКОРОСТЬ ПОЛУЧЕНИЯ ИНФОРМАЦИИ

В низкочастотных антенных блоках георадара «ОКО-2®» существует многоточечный режим оцифровки, что

• эквивалентно увеличению амплитуды передатчика в 3 раза;
• позволяет увеличить количество трасс до показателя скорости высокочастотных антенных блоков (125 трасс в секунду);
• дает возможность значительного увеличения скорости движения (до 100 км/час) или глубины сканирования за счет накопления.

9. ДИСТАНЦИОННОЕ ЗОНДИРОВАНИЕ

Радиомодем георадара позволяет передавать данные зондирования на расстояние до 100 метров со скоростью 10 Мбит/сек.

10. УНИВЕРСАЛЬНЫЙ ФОРМАТ ДАННЫХ

Обработанные данные выводятся в различных форматах, таких как SEG-Y, CSV, HTML, EXCEL, поддерживаемых стандартными программными пакетами («MATLAB», «AUTOCAD» и др.).

11. НАДЕЖНОСТЬ В НЕБЛАГОПРИЯТНЫХ УСЛОВИЯХ

Специально для работы в неблагоприятных условиях (дождь, мороз, яркое солнце и т.п.) разработан

• специализированный микропроцессорный блок обработки во всеклиматическом исполнении, который позволяет работать при температуре от - 20° до + 50°С;
• антенный блок АБДЛ «Тритон» (гибкая антенна), позволяющий производить изыскания в тундре, лесу, на воде и под водой.

12. НЕБОЛЬШОЙ ВЕС ГЕОРАДАРА

Оператор чувствует себя комфортно даже при длительном использовании аппаратуры.

БАЗОВЫЙ КОМПЛЕКТ ГЕОРАДАРА "ОКО-2"

Минимальный комплект георадара включает в себя базовый комплект и один из антенных блоков.

Базовый комплект георадара "ОКО-2" - это набор оборудования, комплектующих и программного обеспечения, обеспечивающий работу георадара с антенным блоком.

В георадаре "ОКО-2" используются базовые комплекты двух типов: базовый комплект с блоком обработки (БУ) и базовый комплект с блоком обработки и управления (БУО).

Базовый комплект с БУ предназначен для работы с ноутбуком. Ноутбук не входит в состав базового комплекта, но по желанию заказчика георадар может поставляться вместе с ноутбуком. Возможна комплектация георадара ноутбуком, предоставляемым заказчиком.

Базовый комплект с БУО предназначен для работы в неблагоприятных климатических условиях, при этом антенный блок подключается к БУО напрямую.

БЛОК УПРАВЛЕНИЯ ГЕОРАДАРА "ОКО-2"

Блок управления (БУ) обеспечивает управление всеми режимами работы георадара, производит первичную обработку полученных данных и преобразует сигналы, полученные от антенного блока, в стандартные сигналы для ноутбука (Ethernet, USB);

В БУ встроен преобразователь напряжения, предназначенный для питания ноутбука, который обеспечивает выходное напряжение в диапазоне 15...22 В. Мощность преобразователя - 60 Вт;

К БУ предусмотрено подключение внешней управляющей клавиатуры в качестве дополнительной опции;

БУ размещается на подвеске вместе с ноутбуком.

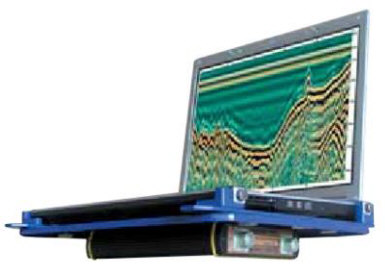

Ноутбук и блок управления (внизу), закрепленные на подвеске

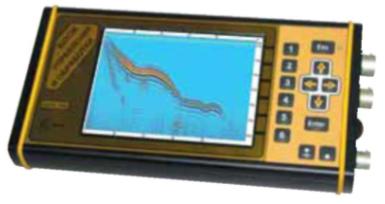

БЛОК УПРАВЛЕНИЯ И ОБРАБОТКИ ГЕОРАДАРА "ОКО-2"

Микропроцессорный блок управления и обработки (БУО) предназначен для управления всеми режимами работы георадара, вывода георадиолокационных профилей на экран, записи их на Flash-диск, первичной обработки полученного материала и обмена данными с компьютером по интерфейсу Ethernet. БУО работает с антенными блоками напрямую, ноутбук и блок управления при этом не требуются.

БУО создан специально для работы в неблагоприятных условиях (дождь, мороз) и выпускаются во всеклиматическом исполнении (работоспособность гарантируется в диапазоне температур -20...+50°С).

Вывод данных производится на цветной ЖК-индикатор повышенной контрастности размером 6,5" с разрешением 640х480 точек. Полученные данные записываются на встроенный на Flash-диск емкостью 256 Мбайт.

Управление БУО максимально упрощено и осуществляется с помощью влагозащищенных кнопок, расположенных на лицевой панели.

Питание БУО производится от внешнего никель-металлгидридного аккумулятора. Во время полевых работ прибор размещаются в защитном кофре.

Потребляемая мощность - менее 8 Вт.

БЛОКИ ПИТАНИЯ ГЕОРАДАРА "ОКО-2"

Блок питания БП 9/12 с никель-металлогидридной аккумуляторной батареей, напряжением 12 В и емкостью 9 Ач служит для питания БУ и ноутбука (или блока обработки) георадара.

Блоки питания БП 2/12 и БП 3,8/12 предназначены для питания антенных блоков.

Блок питания БП 4,5/12 напряжением 12 В и емкостью 4,5 Ач служит для питания БУО.

Батареи рассчитаны не менее чем на 500 циклов разрядки/зарядки. Степень разряженности аккумуляторных батарей георадара контролируется с помощью световой и звуковой индикации.

Конструкция блоков питания в пылевлагозащищенном исполнении обеспечивает безопасную эффективную работу георадара в любом положении

Технические характеристики блоков питания

	БП 9/12	БП 2/12	БП 3,8/12	БП 4,5/12
Напряжение	12 В	12 В	12 В	12 В
Емкость	9 Ач	2 Ач	3,8 Ач	4,5 Ач
Масса	2 кг	0,5 кг	0,7 кг	1 кг

ОПТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ГЕОРАДАРА "ОКО-2"

Оптический преобразователь служит для преобразования оптических сигналов в электрические и наоборот, передачи команд от блока управления в антенный блок и передачи данных от антенного блока. Используется для работы со всеми антенными блоками, кроме АБ-1200, АБ-1200У, АБ-1200Р, АБ-1700, АБ-1700У, АБ-1700Р.

ЗАРЯДНЫЕ УСТРОЙСТВА ГЕОРАДАРА "ОКО-2" ЗУ-2, ЗУ-9

Микроконтроллерные автоматические зарядные устройства предназначены для зарядки блоков питания БП 2/12, БП 3,8/12, БП 4,5/12, БП 9/12 с никель-металлгидридными аккумуляторами. Имеют защиту от переполюсовки. Заряд контролируется по «DU методу» и по таймеру. Имеется функция разряда для тренировки аккумуляторов. Процесс заряда индицируется встроенными светодиодами.

АНТЕННЫЕ БЛОКИ ГЕОРАДАРА "ОКО-2"

Антенные блоки (АБ) георадара "ОКО-2" - сменные, состоят из приемного и передающего блоков. Антенные блоки делятся на два класса - с оптической развязкой по сигнальным и информационным цепям, и без оптической развязки. В антенных блоках с оптической развязкой приемный и передающий блоки питаются от отдельных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется оптический кабель. В антенных блоках без оптической развязки питание подается по интерфейсному кабелю от блока управления. Все антенные блоки выпускаются в пыле-влагозащищённом исполнении. Потребляемая мощность - около 7-8 Вт.

НЕЭКРАНИРОВАННЫЕ АНТЕННЫЕ БЛОКИ

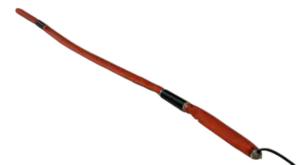

АНТЕННЫЙ БЛОК АБДЛ «ТРИТОН»

Антенный блок АБДЛ «Тритон» - неэкранированный, построен по схеме с оптической развязкой, приемный и передающий блоки питаются от отдельных встроенных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется встроенный оптический кабель.

Антенный блок имеет неразборную конструкцию, выполнен в виде полугибкого шланга, внутри которого размещаются передающий и приёмный блоки со сменными вибраторами и блоки питания. АБДЛ имеет складное, герметичное исполнение, и может работать под водой и на пересеченной местности.

АБДЛ «Тритон» работает с двумя комплектами дипольных излучателей - 35/50 МГц и 50/100 МГц.

• Линейное, складное, герметичное исполнение;
• Диаметр аппаратной части 75 мм;

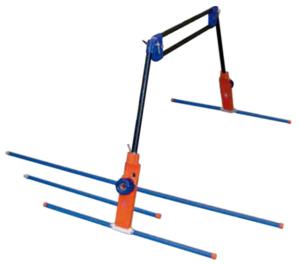

АНТЕННЫЙ БЛОК АБД

Антенный блок АБД - неэкранированный, построен по схеме с оптической развязкой. Антенный блок имеет разборную конструкцию, выполнен в виде раскладывающейся рамы, к которой крепятся передающий и приёмный блоки со сменными вибраторами на частоты 50 или 100 МГц.

ЭКРАНИРОВАННЫЕ АНТЕННЫЕ БЛОКИ

В экранированных антенных блоках широкополосные антенны сверху закрыты проводящим экраном. Цель такой конструкции - подавление излучения в верхнее полупространство и подавление отражений от объектов, находящихся в верхнем полупространстве.

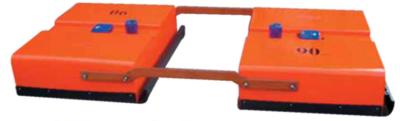

АНТЕННЫЙ БЛОК АБ-90

Антенный блок АБ-90 - экранированный, построен по схеме с оптической развязкой, приемный и передающий блоки питаются от отдельных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется съемный оптический кабель.

Антенный блок имеет разборную конструкцию, приемный и передающий блоки установлены на износостойкое основание - монолыжу, к которой крепятся внешний датчик перемещения и буксировочное приспособление.

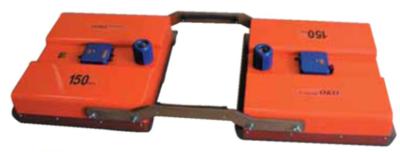

АНТЕННЫЙ БЛОК АБ-150

Антенный блок АБ-150 - экранированный, построен по схеме с оптической развязкой, приемный и передающий блоки питаются от отдельных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется съемный оптический кабель.

Антенный блок имеет разборную конструкцию, приемный и передающий блоки установлены на износостойкое основание - монолыжу, к которой крепятся внешний датчик перемещения и буксировочное приспособление.

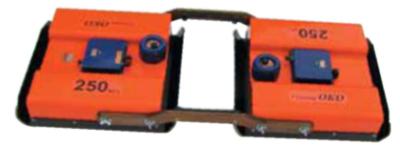

АНТЕННЫЙ БЛОК АБ-250

Антенный блок АБ-250 - экранированный, построен по схеме с оптической развязкой, приемный и передающий блоки питаются от отдельных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется съемный оптический кабель.

Антенный блок имеет разборную конструкцию, приемный и передающий блоки установлены на износостойкое основание-монолыжу, к которой крепятся внешний датчик перемещения и штанга-ручка.

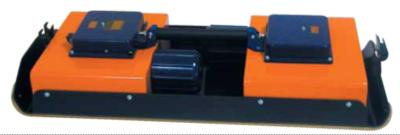

АНТЕННЫЙ БЛОК АБ-400

Антенный блок АБ-400 - экранированный, построен по схеме с оптической развязкой, приемный и передающий блоки питаются от отдельных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется оптический кабель, который располагается внутри полой переносной ручки.

Антенный блок установлен на износостойкое основание-монолыжу, к которой крепятся внешний датчик перемещения и штанга-ручка.

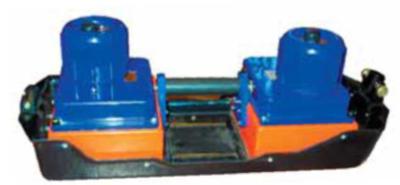

АНТЕННЫЙ БЛОК АБ-700

Антенный блок АБ-700 - экранированный, построен по схеме с оптической развязкой, приемный и передающий блоки питаются от отдельных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется оптический кабель, который располагается внутри полой переносной ручки.

Антенный блок установлен на износостойкое основание-монолыжу, к которой крепятся внешний датчик перемещения и штанга-ручка.

АНТЕННЫЕ БЛОКИ АБ-1200 И АБ-1700

Антенные блоки АБ-1200 и АБ-1700 имеют моноблочную конструкцию, т.е. приемный и передающий блоки расположены в одном корпусе. Антенные блоки построены по схеме без оптической развязки, питание подается по интерфейсному кабелю от блока управления.

Для удобства перемещения антенные блоки оснащены тремя колесами (одно колесо совмещено со встроенным датчиком перемещения). Антенные блоки АБ-1200 и АБ-1700 имеют дополнительные модификации АБ-1200У, АБ-1700У и АБ-1700Р. Антенные блоки АБ -1200У и АБ-1700У (универсальные) имеют съемную монолыжу и могут работать как со встроенным, так и с внешним датчиком перемещения. Антенный блок АБ-1700Р (рупорный) имеет обуженную диаграмму направленности и может работать с отрывом от поверхности до 20 см.

АНТЕННЫЕ БЛОКИ АБ-1200У, АБ-1700У (УНИВЕРСАЛЬНЫЕ)

• Съемная монолыжа;
• Габариты (без монолыжи) 205x165x135 мм;
• Габариты (с монолыжей) 370х240х130 мм.

РУПОРНЫЕ АНТЕННЫЕ БЛОКИ

Рупорные антенны имеют обуженную диаграмму направленности и могут работать с отрывом от поверхности до 20 см и более. Применение рупорных антенн улучшает обнаружение объектов и границ, причем как контрастных по диэлектрической проницаемости, так и малоконтрастных. Особенно актуально это в приповерхностной части разреза. Работа с отрывом от поверхности позволяет исключить маскирование объектов, находящихся в приповерхностной части разреза, поскольку «мешающий» сигнал от передатчика (так называемая прямая волна) смешается в воздушную область.

АНТЕННЫЙ БЛОК АБ-1700Р (РУПОРНЫЙ)

• Обуженная диаграмма направленности;
• Работа с отрывом от 20 см;
• Возможность детального изучения приповерхностных слоев.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Антенный блок	Центральная частота, (МГц)	Амплитуда импульса  возбуждения  передающей антенны, (В)	Максимальная глубина зондирования, (м)*	Разрешающая способность по глубине, (м)	Габаритные размеры, (см)	Масса, (кг)
АБДЛ «Тритон»	35-100	700	24	0,5-2	диаметр 7,5 длина 300-700	6-8
АБД	25-100	700	20	0,5-2	-	6
АБ-90	90	700	16	0,5	222х100х27	37
АБ-150	150	600	12	0,35	160х62х17	18
АБ-250	250	500	8	0,25	110х43х13	10
АБ-400	400					4,2
АБ-700	700	70	3	0,1	47х16х17	2,2
АБ-1200** АБ-1200У	1200	70	1,5	0,05	20х17х14	0,8
АБ-1700** АБ-1700У	1700	70	1	0,03	20х17х14	0,8
АБ-1700Р	1700	70	0,8	0,03	20х17х14	0,8

* Для сред с малым затуханием: песок, лед и т.д.
** Существует в «строительной», «универсальной» (У) и «рупорной» (Р) модификациях. Антенные блоки АБ-1700 и АБ-1200 работают со встроенными датчиками перемещения, антенные блоки АБ-1700У и АБ-1200У сконструированы со съемной монолыжей, что дает возможность работать как со встроенным, так и с внешним датчиком перемещения.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Частота повторения импульсов запуска передатчика - до 400 кГц;
• Напряжение питания аккумуляторных батарей георадара - 12В ± 20%;
• Время непрерывной работы георадара при полностью заряженных аккумуляторах до 8 часов.

ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ ГЕОРАДАРА "ОКО-2"

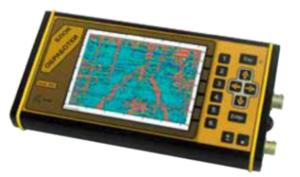

БЛОК ОБРАБОТКИ

Блок обработки (БО) представляет собой упрощенную версию БУО (без функции блока управления), в остальном их функциональные возможности и конструктивное исполнение идентичны.

БО для работы требует использования блока управления. Ноутбук при этом не требуется.

РАДИОМОДЕМ РМ-2

Для дистанционного управления георадаром предусмотрен комплект с радиомодемом РМ-2. При работе с радиомодемом оператор с ноутбуком может находиться в защищенном от внешних климатических условий месте, а другой оператор при этом перемещает антенный блок по профилю.

В комплект входит: радиомодем, блок питания БП-3,8/12, преобразователь напряжения для ноутбука и комплект кабелей. Максимальная удаленность на открытой площадке до 100 м.

ДАТЧИК ПЕРЕМЕЩЕНИЯ ДП-32

Служит для точной привязки результатов георадиолокации к местности.

Датчик перемещения с колесом (ДП-32) используется при перемещении антенного блока по твердой поверхности.

Конструкция ДП-32 позволяет эксплуатировать прибор в неблагоприятных погодных условиях. Питание осуществляется с помощью двух элементов АА по 1,5 В. Передача информации осуществляется через оптический кабель.

ИЗМЕРИТЕЛЬ ПУТИ С КАТУШКОЙ (ИП)

Используется при работе на пересеченной местности или при работе на небольших водоемах.

Конец нити крепится к неподвижному объекту в начале профиля. При движении антенного блока производится измерение пути за счет разматывающейся нити.

Подключение осуществляется с помощью оптического кабеля. Питание осуществляется от одного элемента АА 1,5В.

ДАТЧИК ПЕРЕМЕЩЕНИЯ АВТОМОБИЛЬНЫЙ (ДПА)

Используется при работах на автомобиле. Датчик подключается непосредственно к одометру транспортного средства.

Описание актуально на: 12.09.2008.
