Портативный приёмник  "Rohde & Schwarz Miniport EB200 "

Описание

• Эргономический дизайн для портативного применения
• Непрерывный диапазон частот от 10 кГц до 3 ГГц
• Обнаружение нелицензированных передатчиков
• Определение направления на источник сигнала с помощью активной направленной антенны R&S®HE200 и звуковая индикация
• Устанавливаемое время измерения для надежного обнаружения источников помех
• Режимы сканирования
      – Сканирование по частоте
      – Сканирование по памяти
• Опция цифрового сканирования спектра DIGI-Scan
• Опция панорамного обзора ПЧ
• Цифровая секция ПЧ с 12 полосами пропускания (от 150 Гц до 150 кГц)
• Быстрое и точное отображение уровня в диапазоне 120 дБ
• Дистанционное управление через RS-232 или LAN
• Передача звука через интерфейс LAN

Краткое описание

Приемник Miniport R&S®EB200 с портативной активной направленной антенной R&S®HE200 является носимой системой радиомониторинга в широком диапазоне частот от 10 кГц до 3 ГГц. Для чего бы он ни использовался – для мониторинга излучений, обнаружения помех или поиска миниатюрных передатчиков – R&S®EB200 предлагает функции, непревзойденные для приборов такого класса. Этот недорогой и компактный приемник с дополнительным интерфейсом LAN или RS-232-C может использоваться и в стационарных системах, работающих под управлением компьютера.

R&S®EB200 выгодно отличается высокой входной чувствительностью и точностью установки частоты во всем диапазоне от 10 кГц до 3 ГГц.

Небольшие размеры и масса делают R&S®EB200 идеальным для использования в местах, куда можно добраться только пешком. Малая потребляемая мощность позволяет работать от батареи до семи часов. При необходимости батарея аккумуляторов очень быстро заменяется.

В случае прерывания питания, все данные сохраняются. Это позволяет немедленно продолжить работу после замены батареи.

R&S®EB200 может применяться для решения следующих задач:

• Мониторинг заданных частот, например, сохранение до 1000 частот, установка порога шумоподавления, постоянный мониторинг одной частоты или циклическое сканирование по нескольким частотам
• Поиск в диапазоне частот с заданной начальной и конечной частотой и шагом от 1 кГц до 9,999 МГц
• Обнаружение источников излучения на расстояниях от близкого до среднего с помощью портативной направленной антенны R&S®HE200
• Обнаружение посторонних излучений, в том числе импульсных
• Обнаружение нелицензированных передатчиков, используемых для нелегального обмена информацией или мешающих работе лицензированных передатчиков
• Защита от прослушивания путем обнаружения миниатюрных передатчиков (жучков)
• Мониторинг вашего собственного радиообмена в служебном диапазоне
• Мониторинг выбранных излучений
• Дистанционное управление с помощью ПО R&S®RAMON, R&S®ARGUS или других специализированных программ

Специальная версия приемника R&S®EB110

R&S®EB110 – это специальная версия приемника R&S®EB200, выполненная без органов управления на лицевой панели. В данном приборе сохранены все технические характеристики базового приемника.

R&S®EB110 является оптимальным вариантом для построения удаленно-управляемых или автоматизированных постов радиомониторинга, а также для организации постов под управлением ПО R&S®ARGUS.

Отказ от органов ручного управления позволил существенно уменьшить цену прибора.

Цифровая секция ПЧ

R&S®EB200 работает в широком диапазоне частот от 10 кГц до 3 ГГц. Для обработки всех сигналов с оптимальным отношением сигнал/шум требуется большое число полос пропускания ПЧ. Чтобы получить большое число фильтров при ограниченном размере, секция ПЧ приемника R&S®EB200 выполнена на цифровом сигнальном процессоре (DSP). Это позволяет устанавливать двенадцать полос ПЧ в диапазоне от 150 Гц до 150 кГц. В приемнике имеются следующие цифровые демодуляторы: АМ, ЧМ, нижней боковой полосы, верхней боковой полосы, импульсный, I/Q и CW. При установке опции для панорамного обзора ПЧ число выбираемых полос увеличивается с 12 до 15 с диапазоном до 1 МГц. Полосы выше 150 кГц предназначены для измерений без демодуляции.

Режимы сканирования

Сканирование по частоте
Можно определить диапазон частот, к которому будет относиться весь набор данных. Кроме таких параметров приемника, как начальная/конечная частота, полоса и способ демодуляции, можно устанавливать следующие параметры сканирования:

• Ширина шага
• Пороговое значение сигнала (дБмкВ)
• Время остановки (с)
• Время измерения (с)
• Продолжение сканирования в зависимости от сигнала
• Подавление (отдельных частот или диапазонов)

Сканирование по памяти
R&S®EB200 использует 1000 определяемых ячеек памяти. В каждой ячейке памяти можно сохранить полный набор данных, таких как частота, режим демодуляции, полоса, уровень шумоподавления, значение ослабления и номер антенны. При активации сканирования по памяти (MSCAN) содержимое ячеек памяти поочередно извлекается и передается в приемник, который выполняет сканирование соответствующих частот.

Для активации отдельной ячейки памяти приемник настраивается на сохраненные в этой ячейке параметры с помощью клавиши RCL.

Цифровое сканирование ВЧ спектра

С установленной опцией DIGI-Scan для цифрового сканирования ВЧ спектра R&S®EB200 сканирует заданный диапазон частот в режиме цифрового управления и отображает полученный спектр в реальном масштабе времени. Это дает быстрый обзор занятости частотного спектра. Изменения спектра, вызванные нелегальными радиопередачами, источниками помех, временными излучениями и т.п., видны с первого взгляда. Одним нажатием клавиши можно активировать аудиомониторинг, после чего R&S®EB200 переходит в режим прослушивания. Интересующее вас излучение демодулируется и может прослушиваться акустически.

Обнаружение близко расположенных миниатюрных передатчиков возможно в дифференциальном режиме DIGIScan. В этом режиме текущий активный спектр сохраняется в качестве эталона. Затем изменения спектра накладываются на эталонный спектр, при этом все новые сигналы или изменения уровня сигнала четко проявляются в виде пиков. Если измерение выполняется с некоторого расстояния, напряженность поля близко расположенных передатчиков изменяется больше, чем напряженность поля передатчиков, расположенных далеко. Дифференциальный режим позволяет быстро и надежно обнаруживать миниатюрные передатчики, даже если они используют для передачи распределенный спектр.

Панорама ПЧ

Опция R&S®EB200SU для панорамного обзора на промежуточной частоте позволяет подробно исследовать окружающие сигналы. Текущая частота приема располагается в центре отображаемого спектра. Полосу обзора можно установить в диапазоне от ±75 Гц до ±500 кГц и тем самым оптимально адаптировать к решаемой задаче. Дальнейшие удобства предоставляют режимы отображения MIN HOLD (удержание минимума) и MAX HOLD (удержание максимума).

ПО для измерения напряженности поля

Программное обеспечение R&S®EB200FS (опция) позволяет измерять напряженность поля, учитывая при этом КПД антенны. Кроме уровня, отображаемого в дБмкВ, отображается также напряженность поля в дБмкВ/м. Определенный пользователем набор коэффициентов k можно загрузить в прибор через интерфейс дистанционного управления. Коэффициенты k для портативной направленной антенны R&S®HE200 и для полуволнового диполя уже сохранены в приемнике.

Синхронизируемые измерения

Установка опционального программного обеспечения R&S®EB200CM позволяет использовать R&S®EB200 для измерения зоны покрытия. В этом режиме приемник позволяет выполнять до 2000 синхронизируемых измерений уровня в секунду на заданной частоте или до 200 многоканальных измерений (с любым числом скачкообразных перестроек частоты). Эта дополнительная функция доступна только через интерфейс дистанционного управления.

Установка ПО R&S®ROMES позволяет создать систему для измерения зоны покрытия с превосходным соотношением цена/качество.

Уникальная конструкция

Приемник может использоваться как в стационарном, так и в мобильном режиме. Тщательное экранирование и фильтрация входных и выходных сигналов обеспечивает чрезвычайно низкий уровень паразитных излучений и высокую стойкость к воздействию помех.

Встроенная система самоконтроля

Приемник постоянно контролируется встроенной системой самоконтроля. При обнаружении отклонений от номинальных значений параметров выводится сообщение об ошибке с кодом, информирующем о типе отказа.

Ремонтопригодность

Уникальная конструкция и использование подключаемых модулей значительно сокращают время ремонта. Все модули можно заменять без перекалибровки и настройки.

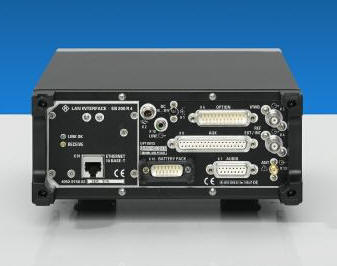

Дистанционное управление

Всеми функциями приемника можно управлять дистанционно. Опциональный интерфейс LAN повышает скорость управления в сотни раз и позволяет управлять несколькими приемниками с одного компьютера. Эту опцию рекомендуется применять, если приемник оборудован опцией R&S®EB200DS для цифрового сканирования ВЧ спектра DIGI-Scan и если он управляется от компьютера.

Функции

R&S®EB200 представляет собой супергетеродинный приемник с третьей промежуточной частотой 10,7 МГц. Несмотря на небольшой размер в нем удалось реализовать улучшенную концепцию приема. Вход приемника оборудован фильтрами нижних/верхних частот или устройством предварительной селекции с автонастройкой, что необходимо для снижения суммарной нагрузки сигнала. Подавление интермодуляционных составляющих сравнимо с этим параметром во многих стационарных приемниках.

Тщательная фильтрация позволила значительно уменьшить переизлучение гетеродина. Улучшенный синтезатор, отличающийся очень низким уровнем фазовых шумов, обеспечивает время переключения менее 3 мс. Это позволяет выполнять эффективное сканирование по частоте и по памяти.

Работа с прибором

Операционная концепция R&S®EB200 удовлетворяет всем требованиям, предъявляемым к улучшенным приемникам для радиомониторинга, т.е. все основные функции, такие как режимы демодуляции, полосы пропускания и т.п., можно устанавливать специальными клавишами.

Параметры, которые используются не так часто, устанавливаются через систему меню. Структура меню организована в соответствии с приоритетами функций.

Работа в системах с компьютерным управлением

Всеми функциями приемника можно управлять дистанционно через сетевой интерфейс LAN с помощью ПО для мониторинга спектра R&S®ARGUS или ПО для измерения покрытия R&S®RAMON, устанавливаемых на персональном компьютере.

Программное обеспечение R&S®RAMON, применяемое военными организациями и службами обеспечения безопасности, выполняет быстрое обнаружение частоты и передает частоты для поддержки мониторинговых приемников (основной упор сделан на интерактивный режим работы и идентификацию сигнала). В отличие от этого, ПО R&S®ARGUS предназначено для выполнения измерений, таких, например, как долговременный мониторинг указанных частотных диапазонов.

Направленные антенны

• Однозначное определение направления, т.е. диаграмма направленности с четко выраженным максимумом в передней части антенны в диапазоне от 20 МГц до 3 ГГц
• Критерием направления служит максимум выходного сигнала антенны
• Небольшой размер, несмотря на широкополосные характеристики
• Минимальный вес, благодаря специальным материалам и конструкции
• Может использоваться для сигналов с вертикальной и горизонтальной поляризацией в диапазоне от 20 МГц до 3 ГГц
• Широкий динамический диапазон, благодаря переключаемому активному и пассивному режиму

Применение

Удобная и широкополосная портативная направленная антенна R&S®HE200 в сочетании с портативными приемниками (например, R&S®EB200) идеально подходит для обнаружения передатчиков и источников помех. Направление определяется путем поворота антенны в сторону максимального уровня сигнала. Диапазон от 10 кГц до 3 ГГц перекрывается четырьмя сменными широкополосными антенными модулями, каждый из которых имеет четкую диаграмму направленности. Для повышения чувствительности можно подключать малошумящий широкополосный усилитель (активный режим). В пассивном режиме усилитель отключается, и в этом случае антенны можно использовать вблизи мощных передатчиков.

Описание

Портативная направленная антенна R&S®HE200 состоит из рукоятки и трех антенных модулей. Антенные модули закрепляются на рукоятке с помощью защелки и могут легко заменяться.

Широкополосная кардиоидная диаграмма направленности в диапазонах от 20 МГц до 200 МГц и от 200 МГц до 500 МГц получается за счет использования рамочных антенн двух разных размеров. Логопериодическая дипольная антенна с четко выраженной диаграммой направленности перекрывает диапазон от 500 МГц до 3 ГГц. Кроме упомянутых трех антенных модулей имеется еще одна рамочная антенна, поставляемая в виде опции R&S®HE200HF, для низкочастотного диапазона от 10 кГц до 20 МГц.

Рукоятка состоит из следующих модулей:

• малошумящий усилитель и переключатель активного/пассивного режима;
• реле переключателя активного/пассивного режима;
• компас.

В пассивном режиме малошумящий усилитель отключается и не потребляет энергии. Поэтому в пассивном режиме можно работать без батарей и внешнего источника питания. Антенну следует переключать в активный режим только в тех случаях, когда поблизости нет мощных передатчиков и если чувствительности принимающей системы (антенна с приемником) в пассивном режиме недостаточно для обнаружения сигнала. Если усилитель включен, желтый индикатор на задней стенке блока питания и на дисплее показывает снижение напряжения батареи или внешнего источника питания ниже допустимого предела.
