Ответвители информационного сигнала оптических каналов связи

Ответвители сигнала ВОЛС предназначены для работы систем мониторинга и регистрации оптических каналов связи

Для решения задачи мониторинга и регистрации данных ВОЛС (волоконно-оптическая линия связи) с помощью системы VOCORD STM необходимо использование оптических ответвителей сигналов. Они обеспечивают отбор мощности излучения от основного информационного потока. Имеется две возможности съёма информации с ВОЛС: с разрывом и без разрыва основной линии связи.

Подключение с кратковременным разрывом ВОЛС

Ответвители информационного сигнала оптических каналов связи с кратковременным разрывом ВОЛС

Ответвители, подключаемые в разрыв основного потока, распределяют мощность его излучения по нескольким направлениям с использованием одномодовых или многомодовых кабелей. Деление мощности светового потока производится с коэффициентом от 50/50 до 1/99.

Подключение к работающему каналу ВОЛС без разрыва соединения

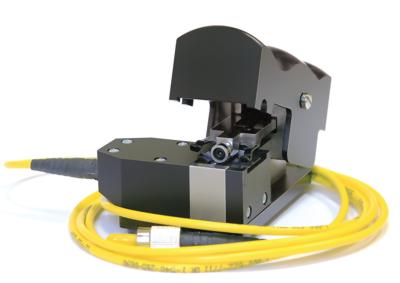

Ответвитель информационного сигнала оптических каналов связи без разрыва соединения

Волоконно-оптический ответвитель-прищепка обеспечивает двунаправленное подключение к одномодовому волокну в 250-микронном бесцветном покрытии без повреждения волокна.

Этим способом подключение осуществляется с помощью специализированного ответвителя, обеспечивающего съём информации на изгибе волокна. Считыватель данных работает с оптическим сигналом, испускаемым оголённым оптическим волокном. Таким образом, обеспечивается малозаметное подключение к ВОЛС без нарушения её работы. Мощности бокового светового потока оптоволокна достаточно чтобы считывать данные с помощью высокочувствительных оптических приёмников, которые применяются в комплексе VOCORD STM.

Технические характеристики ответвителей ВОЛС

Тип ответвителя

Ответвитель

Прищепка

Тип ВОЛС

MMF, SMF

MMF, SMF

Энергия ответвлённого сигнала,%

1..50

1

Подключение

В разрыв

Параллельно

Описание актуально на: 18.07.2008.

Для уточнения технических характеристик «Ответвители информационного сигнала оптических каналов связи», а также для получения информации по наличию и условиям поставки Вы можете заполнить форму запроса ниже.

Внимание! Поставка оборудования осуществляется только юридическим лицами и только по безналичному расчёту.

«Ответвители информационного сигнала оптических каналов связи» поставляется компаниями:
