Комплекс мониторинга оптических каналов связи "VOCORD STM"

Комплекс мониторинга оптических каналов связи "VOCORD STM"

Оптическая транспортная сеть характеризуется большой пропускной способностью — скорость передачи в одном канале может достигать 40 Гбит/с. Кроме этого сегодня происходит функциональное усложнение транспортных и сетевых протоколов SDH/STM/Sonet. Технологии: VCAT (виртуальная конкатенация), LCAS (динамическая регулировка ёмкости соединения), GFP (общая процедура фреймирования) и LAPS (общая процедура инкапсуляции) существенно расширили множество протоколов, передаваемых в сетях SDH и, вместе с тем, спектр возможных услуг.

Техническое решение мониторинга сети STM1/ STM4 основано на оборудовании VOCORD STM и позволяет анализировать полный объем трафика, выделять весь спектр протоколов как в режиме реального времени, так и в режиме отложенных вычислений над записанными бинарными архивами.

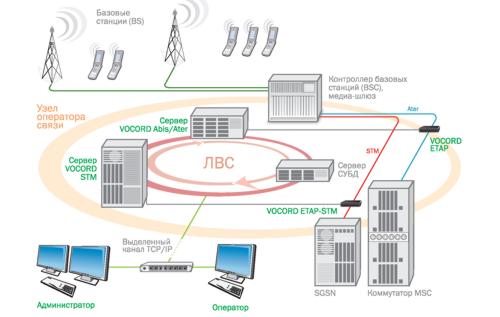

Схема подключения системы VOCORD STM1/STM4 к сети СП
Схема подключения системы VOCORD STM1/STM4 к сети СП

Система VOCORD STM работает следующим образом: к каналам STM присоединяются «пассивные оптические ответвители» VOCORD ETAP-STM, которые неразрушающим способом ответвляют информационные потоки. Далее данные (-1,5 ГБит/с для STM4) вводятся в вычислительный кластер VOCORD и на нем обрабатываются. Кластер имеет модульную архитектуру и легко масштабируется простым добавлением вычислительных блоков. При работе в режиме параллельных вычислений производительность кластера растет практически линейно с увеличением количества модулей.

Вычислительный кластер на базе плат VOCORD STM — это эффективная платформа для создания систем мониторинга транзитных сетей регионального или трансконтинентального масштаба.

Плата VOCORD STM — универсальный инструмент мониторинга информации, передающейся по оптическим линиям связи. Плата позволяет строить кластерные системы для многопоточной синхронной обработки данных.

Технические характеристики плат VOCORD STM

Источники сигнала

Потоки STM1, STM4

Количество каналов

2 (каждый: RX+TX)

Тип входного интерфейса

SFP

Интерфейс TDM

Н.100

Компьютерный интерфейс

PCI Express xl

Форм-фактор

PCI Express Half-size

Параметры входного интерфейса

Типы ОВ

SM, MM

Спектральные диапазоны, нм

1270-1360, 1430-1580, 1500-1580

Тип разъёмов

LC, MU

Максимальная скорость

До 622 Мбит/с

Соответствие стандарту

ITU G.957

Вычислительные ресурсы

плис

Xilinx Virtex-4

DDR SDRAM

До 64 Мбайт

Дополнительные функции

Контроль состояния оптических каналов

Сигнализация потери синхронизации, отсутствия сигнала, неисправности модулей SFP

Контроль передачи данных

Сигнализация об ошибках чётности при приёме и передаче данных

Одновременный приём и передача данных по разным каналам

Захват и запись данных в управляющую ПЭВМ из одного или двух каналов STM1/4 с одновременной передачей фрагмента в один или два оптических канала

Температурный контроль

Контроль температурного режима работы контроллера потоков STM1/STM4 - генерация прерывания в случае перегрева контроллера

Электропитание

+3,3 В (пост, ток)

Не более 1А

+12 В (пост, ток)

Не более 0.6 А

Условия работы

Рабочая температура

ОтО до+60 °С

Температура хранения

От -20 до +80 °С, без конденсации влаги

Влажность

От 10 до 80 %

Сертификация

ГОСТ Р 51318.22-99 Класс Б (Радиопомехи индустриальные от оборудования ИТ)

CISPR 22-97 Class В

ГОСТ Р 51318.24-99 (Устойчивость оборудования ИТ к ЭМ помехам)

CISPR 24-1997

Описание актуально на: 18.07.2008.
