Плата и устройство для параллельного подключения к цифровым абонентским линиям "VOCORD D8" и "VOCORD LD8"

Устройство VOCORD LD8 и PCI-плата VOCORD D8 предназначены для параллельного подключения к 8-ми двухпроводным цифровым абонентским линиям (ЦАЛ) офисных и городских АТС, ввода, декодирования, обработки и трансляции по сети Ethernet (TCP/IP) информации, передаваемой по линиям ЦАЛ.

VOCORD LD8 и VOCORD D8 используются в составе системы VOCORD для многоканальной записи ЦАЛ офисных и городских АТС, а также мониторинга состояния ЦАЛ в службах безопасности, диспетчерских и экстренных службах, центрах обработки вызовов.

Уникальной особенностью плат VOCORD LD8 и VOCORD D8 является поддержка интерфейса TSAPI, которая позволяет создавать на базе плат CTI решения, интегрированные с большим количесвом АТС, поддерживающих этот протокол.

VOCORD D8

VOCORD D8

8-канальная плата VOCORD D8 для создания многоканальных систем регистрации на базе компьютерных платформ в составе системы регистрации технических каналов связи VOCORD Phobos. VOCORD D8 поддерживает шину PCI в режиме Bus Master и тем самым позволяет формировать многоканальные конфигурации систем аудиорегистрации.

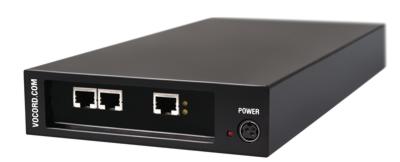

VOCORD LD8

VOCORD LD8

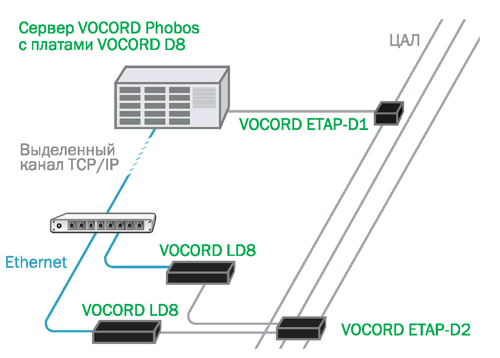

VOCORD LD8 представляет собой автономное устройство. Как и плата VOCORD D8, оно предназначено для параллельного подключения к ЦАЛ, обеспечивает обработку и трансляцию данных по сети Ethernet (TCP/ IP). VOCORD LD8 удобно использовать для создания малоканальных систем регистрации, а также там, где уже есть цифровая сетевая инфраструктура, с помощью которой можно передавать на сервер ответвлённые декодированные цифровые потоки. Также VOCORD LD8 позволяет производить оперативное подключение к ЦАЛ при помощи мобильного комплекса регистрации технических каналов связи VOCORD Phobos.

Функции VOCORD LD8, VOCORD D8:

  • параллельное подключение к восьми ЦАЛ U-ин-терфейса или четырем ЦАЛ S-интерфейса;

  • программное конфигурирование параметров каждой ЦАЛ в соответствии с особенностями реализации BRI-интерфейса;

  • контроль состояния платы и подключенных к ней ЦАЛ;

  • журналирование событий и информирование пользователя о событиях;

  • визуальный контроль сигнала, поступающего на плату, с возможностью подстройки каждой ЦАЛ в соответствии с физическими параметрами интерфейса;

  • прослушивание голосовых каналов;

  • просмотр и запись в файл каналов сигнализации и голосовых каналов.

Технические характеристики VOCORD LD8 и D8

Пapaметр\Модель VOCORD LD8 VOCORD D8

Источники сигналов (U-интерфейс)

Цифровые АТС:
• Alcatel: 4ххх, Omni;
• Avaya (AT&T, Lucent) Definity;
• Bosch: i3, V4;
• eOn Communications Millenium;
• Ericsson: BuisnessPhone, MD110;
• Inskratel Si2000;
• LG: GDK, LDK, Starex;
• Mitel SX;
• Informtechnika Minicom;
• NEC Neax: 7400, 2400, 2000;
• Nitsuko TZ;
• Nortel: Meridian, NorStar, Compact ICS, Modular, Matra, EADS;
• Panasonic: DCS, DBS, KX-Txxx;
• Samsung: NX/ DCS;
• Siemens Hicom;
• Tadiran: Coral, FlexiCom;
• Telrad: UNITe, AndvancedlR Cxxx;
• Teltronics (Harris) 10-10.

Источники сигналов (S-интерфейс)

ISDN BRI S-интерфейс (ITU-T 1.430, Q.921, Q931)

Источники сигналов (U-интерфейс 1.431)

ISDN BRI U-интерфейс в сопряжении с устройством VOCORD UISDN4

Количество подключаемых 2-проводных ЦАЛ (U-интерфейс)

8

Количество подключаемых 4-проводных ЦАЛ (S-интерфейс)

4

Параметры линейных интерфейсов

Входной сигнал ±3 В, частота

[0...3] МГц, пост, смещение до 60 В (пост, ток)

Входное сопротивление

6 кОм (перем. ток), не менее 1 МОм (пост, ток)

Разъем

RJ-45/RJ-48

Гальваническая изоляция входов

Более 1000 В

Управляющий процессор

Тип процессора

PowerPC405

Встроенная ОС

Embedded Linux Kernel 2.4+

Функции по обработке сигналов

Дешифратор D-канала

1 на линию

Канал стереозаписи аудио (прямой+обратный В-канал)

От 1 до 8 на линию

Подключение

Рабочий интерфейс

Ethernet 10/100 Мбит/с
TCP/IP Linux Net 4.0

PCI 2.3 32 бит до 64 Мгц

Электропитание

+3 В постоянный ток

-

+3 В (пост, ток)

+12 В постоянный ток

Не более 0,5 А

Не более 0,1 А

Температурный и влажностный режим

В режиме работы

От 0 до +40°С при влажности от 10 до 80% без конденсации

В режиме хранения

От -10 до +80°С при влажности от 10 до 80% без конденсации

Описание актуально на: 16.07.2008.
