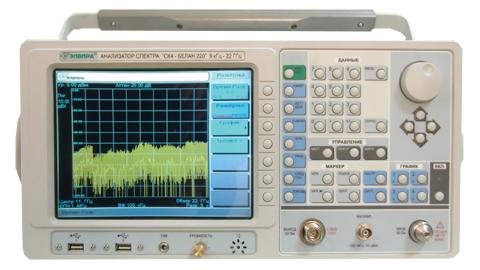

Анализатор спектра "СК4-БЕЛАН 220"
Диапазон рабочих частот: 9 кГц…22 ГГц
Фундаментальное смешение во всем диапазоне частот:
- в диапазоне 9 кГц…3,2 ГГц- трехкратное преобразование по первой гармонике гетеродина;
- в диапазоне 3,2 ГГц…10 ГГц - двукратное преобразование частоты по первой гармонике гетеродина;
- в диапазоне 10 ГГц…22 ГГц - двукратное преобразование по первой гармонике гетеродина с удвоением.
На частотах 2,7 ГГц…22 ГГц для подавления зеркального канала и снижения вносимых гармонических искажений используется ЖИГ-перестраиваемый фильтр.
Стабильность опорного источника: ±1·10-7/год.
Измерение уровней: от +30 дБм до -130 дБм
Средний уровень собственных шумов (полоса ПЧ 10 Гц, аттенюатор 0 дБ)
| Частота | Уровень шума (дБм) |
| 9 кГц - 3,2 ГГц | -140 дБм |
| 3,2 ГГц - 10 ГГц | -140 дБм |
| 10 ГГц - 22 ГГц | -135 дБм |
Цифровой тракт ПЧ: со значениями фильтров (-3 дБ) 1 Гц...3 МГц с кратностью шага 1, 3, 10.
Фильтры ПЭМИН (-6 дБ): 200 Гц, 9 кГц, 120 кГц
Погрешность переключения фильтров: 3 МГц...10 Гц не более ±0,1 дБ (для фильтров 1 Гц, 3 Гц не более ±0,25 дБ).
Избирательность фильтров: по уровням -60 дБ/-3 дБ составляет 4:1.
Уровень фазовых шумов (Типичные значения)
| Частота несущей | Значение отстройки | |||
| 1кГц | 10кГц | 100кГц | 1МГц | |
| 1 ГГц | -110 дБн/Гц | -115 дБн/Гц | -118 дБн/Гц | -139 дБн/Гц |
| 3,2 ГГц | -105 дБн/Гц | -112 дБн/Гц | -115 дБн/Гц | -135 дБн/Гц |
| 10 ГГц | -100 дБн/Гц | -110 дБн/Гц | -112 дБн/Гц | -130 дБн/Гц |
| 22 ГГц | -95 дБн/Гц | -104 дБн/Гц | -106 дБн/Гц | -128 дБн/Гц |
График 1. Гарантированные значения фазовых шумов:
Остаточные отклики собственных гетеродинов: -100 дБм.
Относительный уровень помех, обусловленных комбинационными искажениями: -70 дБн
Точка пересечения по интермодуляции 3-го порядка по входу:
| Частота | Точка пересечения (дБм) |
| 9 кГц…3,2 ГГц | +10 дБм |
| 3,2 ГГц…10 ГГц | +5 дБм |
| 10 ГГц…22 ГГц | +7 дБм |
Неравномероность АЧХ (для входных уровней +10 дБм...-60 дБм):
| Частота | Неравномерность (дБ) |
| 9 кГц…3,2 ГГц | ±0,5 |
| 3,2 ГГц…10 ГГц | ±1,5 |
| 10 ГГц…22 ГГц | ±3,5 |
Аттенюатор: 70 дБ с шагом 10 дБ.
Погрешность переключения аттенюатора
| Частота | Неравномерность (дБ) |
| 9 кГц…3,2 ГГц | ±0,7 дБ |
| 3,2 ГГц…10 ГГц | ±1,2 дБ |
| 10 ГГц…22 ГГц | ±2,0 дБ |
Современное развитое меню.
Широкий выбор детекторов: СКЗ, пиковый (максимум, минимум), выборки, нормальный, квазипиковый.
Широкий выбор демодуляторов: АМ, узкполосный ЧМ, широкополосный ЧМ.
Размерность логарифмической шкалы: дБм, дБмВ, дБмкВ, Ватт, Вольт.
Масштаб логарифмической шкалы: от 20 дБ/деление до 0,1 дБ/деление.
Автоматические измерения: мощности канала, ширины занятой полосы, мощности гармоник, глубины АМ, ЧМ девиации, коэффициента нелинейных искажений, фазовых шумов (на одной отстройке и панорамное в логарифмическом масштабе).
Возможность одновременно вывести на экран четыре графика: один текущий и три сохраненных.
Встроенная ОС Windows XP.
Разъемы: СВЧ вход (сменный разъем 3,5мм (гнездо)/N-тип (гнездо), выход калибратора 100МГц BNC (гнездо), выход трекинг-генератора (опция) N-тип (гнездо), выход 3-ей ПЧ 21.4 МГц SMA (гнездо).
Разъемы для связи с внешними устройствами: RS-232, 2 разъема USB.
Описание актуально на: 25.06.2008.
