Система дистанционного радиомониторинга помещений "АКОР-2N"

Назначение:

• радиомониторинг и выявление технических каналов утечки информации в нескольких помещениях автоматизированным комплексом, установленным на центральном посту.

Состав комплекта центрального поста:

• центральный блок комплекса (ЦБК) с многоканальным ВЧ-коммутатором;
• стационарная ПЭВМ;
• опорная широкополосная антенна SA-2A;
• спецматобеспечение (СМО) АКОР-2;
• блок бесшумной корреляции (встроен в ЦБК)

Внешний вид ЦБК, например, с 8-ми канальным коммутатором, обеспечивающим радиомониторинг одновременно 7-ми объектов представлен на рис.1, рис.2.

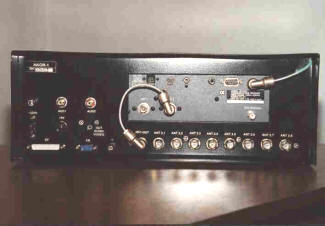

Рис.1. Внешний вид ЦБК	Рис.2. Задняя панель 8-ми канального ЦБК.

Состав периферийного комплекта:

• комплект широкополосных комнатных антенн (N-штук);
• выносной дистанционно управляющий модуль с СВЧ-конвертером для расширения рабочего диапазона комплекта до 14ГГц (ставится либо в одно главное помещение, либо в каждое их N-помещений);
• трехфазный сетевой адаптер для контроля электросети.



Обнаружение и локализация источников излучения по помещениям производится бесшумно энергетическими методами сравнения сигналов на опорной (внешней) антенне с рабочими, установленными в контролируемых помещениях, и пространственной селекции. Возможность контроля помещений, удаленных на расстояние до 100м (по длине кабеля) от места установки комплекса, а также 3-х фазной электросети и телефонных линий. При использовании активных антенн и ВЧ-кабеля с низким затуханием гарантируется обнаружение и локализация маломощных и шумоподобных радиозакладок. Время проверки радиоэфира в 12-ти помещениях в диапазоне частот 30…3000МГц после адаптации комплекса не более 5 минут. Возможность объединения нескольких комплексов в единую систему радиомониторинга по локальной сети (при контроле нескольких зданий).

Система обеспечивает:

Основные функции:

• обнаружение источников радиоизлучения (ИРИ), появляющихся в контролируемых помещениях методом пространственной селекции сигналов и амплитудно-корреляционным методом;
• запись радиосигналов, панорамы и спектра на жесткий диск и аудиозапись;
• автоматическая идентификация бесшумным коррелятором по каждому помещению ИРИ с ЧМ, с цифровым закрытием, дельта-модулированных;
• выявление радиосигналов со скачкообразным изменением частоты, работающих с накоплением, с ППРЧ;
• тонкий спектральный анализ (с разрешением до 1 Гц) обнаруженного сигнала, позволяющий идентифицировать радиозакладки со сложными видами модуляции (например, под мобильный телефон системы GSM);
• спектральный анализ обнаруженного сигнала в координатах «частота-уровень-время», позволяющий выявлять радиозакладки, работающие с маскировкой под существующие радиостанции или системы связи;
• обнаружение работы мобильных телефонов по каждому помещению;
• технический анализ радиосигналов: в реальном масштабе времени и сохраненных в базе данных;
• определение вида модуляции и демодуляция радиосигналов;
• измерение параметров радиосигналов с различными видами модуляции;
• ведение базы данных по радиосигналам;
• формирование протокола по результатам радиомониторинга.

Дополнительные функции:

• регистрация информации о загрузке радиодиапазона в координатах «частота-уровень-время» и «максимальный уровень-частота» по каждому помещению;
• адаптация к уровню индустриальных помехи шумов;
• удаленный контроль и администрирование через локальную сеть TCP/IP;
• возможность подключения постановщика прицельной помехи для подавления радиозакладки.

Примечание: число одновременно контролируемых помещений может быть от 1 до 32. Время контроля 12 помещений в диапазоне частот от 30 до 3000 МГц  5-6 минут. Поэтому при большом количестве помещений (или зон контроля) целесообразно строить систему из нескольких постов контроля, подключаемых через локальную сеть к ПЭВМ центрального поста.

Технические характеристики:

Состав комплекса:

Описание актуально на: 01.04.2008.
