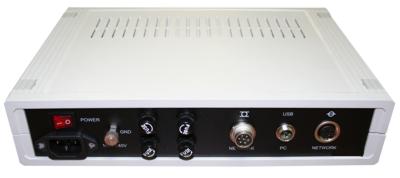

Аназизатор проводных коммуникаций "ОБЗОР"

Изделие предназначено для обследования любых (электросиловых, телефонных, кабельных и т. п.) проводных линий с целью выявления в них несанкционированных гальванических подключений специальных радиоэлектронных устройств.

Изделие представляет собой многофункциональную аппаратуру, в которой используются как широко известные, так и относительно новый метод – метод анализа переходных процессов. К наиболее эффективным (для решения задачи выявления несанкционированных гальванических подключений специальных радиоэлектронных устройств в линиях) следует отнести два из них:

• метод низкочастотной нелинейной локации;
• метод анализа переходных процессов.

Остальные используемые в изделие методы, а именно методы измерения емкости и тангенса угла потерь линии, тока утечки и напряжения в линии, сопротивления изоляции линии, сопротивления жил провода, а также метод прослеживания линий следует рассматривать как вспомогательные или подготовительные, позволяющие повысить удобство, безопасность и эффективность работы.

Основные параметры и технические данные

 Изделие позволяет обнаруживать:

• параллельно подключенные сетевые блоки питания с мощностью в нагрузке 100 мкВт и более, а также другие электронные нелинейные устройства, подключение которых обуславливает появление в линии токов комбинационных составляющих зондирующего сигнала с величиной 30 нА и более;
• последовательно подключенные сетевые блоки питания с мощностью в нагрузке 1 мВт и более, а также другие электронные нелинейные устройства, подключение которых обуславливает появление в линии напряжений комбинационных составляющих зондирующего сигнала с величиной 30 мкВ и более;
• параллельно подключенные электронные линейные устройства, с входным импедансом, эквивалентным RC цепи с постоянной времени 20 мкс и более;
• параллельно подключенные электронные линейные устройства, с входным импедансом, эквивалентным сопротивлению постоянного тока с величиной 10 Мом и менее.

 Изделие позволяет обследовать:

• линии с общей ёмкостью не более 15000 пФ  при обнаружении параллельно подключенных нелинейных устройств и линейных устройств с постоянной времени более 20 мкс;
• линии с общим сопротивлением проводов не более 1 Ом при токе зондирующего сигнала не менее 2А и не более 10 Ом при токе зондирующего сигнала не более 0.4 А  при обнаружении последовательно подключенных устройств.

 Изделие позволяет оценивать следующие параметры линий:

• ёмкость линий в пределах от 0 до 15000 пФ;
• силу тока электросиловой линии   в пределах  от 0,1 мА до 3 А ;
• сопротивление изоляции линий в пределах  от 0,01 МОм до 10 Мом;
• общее сопротивление проводов закороченной линии в пределах   от 0,2 Ом до 10 Ом;
• тангенс угла потерь линии в пределах  от 0,01 до 1.

Изделие в режиме измерения нелинейных свойств линии формирует бигармонический зондирующий сигнал со следующими параметрами:

• частота первой гармонической составляющей зондирующего сигнала равна частоте питающей электросети;
• частота второй гармонической составляющей зондирующего сигнала равна (80,0  ± 0.1) Гц;
• в режиме «ХХ» напряжение первой гармонической составляющей зондирующего сигнала равна напряжению питающей сети В;
• в режиме «КЗ» ток первой гармонической составляющей зондирующего сигнала составляет не менее 2 А при сопротивлении линии не более 1 Ом;

Изделие в режиме прослеживания линии формирует гармонический тестовый сигнал с частотой (1400 ± 100) Гц, дальность фиксации тестового сигнала не менее 10 см.

Питание изделия возможно от сети переменного тока частоты 50 Гц или 60 Гц с напряжением от 90 до 260 В. Мощность потребления от сети не превышает 20 Вт.

Питание устройство для прослеживания линий осуществляется от элемента питания типа “Крона”, ток потребления  не превышает 30 мА.

Габариты штатной упаковки изделия не превышают 460x355x145 мм.

Масса комплекта изделия в штатной упаковке не превышает 6 кг.

Условия эксплуатации:

• диапазон рабочих температур - от 5±2°С до 40±2°С;
• значения предельных пониженной и повышенной температур ? минус 60±2° С и 50±2°С;
• повышенная влажность (80±3)% при температуре 25±2°С.

Техническое описание и инструкция по эксплуатации

Описание актуально на: 17.01.2008.
