Системы акустической и виброакустической защиты "Соната-АВ1М" и "Соната-АВ2М"
Системы акустической и виброакустической защиты семейства "Соната-АВ" предназначены для защиты речевой информации, циркулирующей в выделенных (защищаемых) помещениях, от утечки по акустическим и виброакустическим каналам.
Система виброакустической и акустической защиты “Соната-АВ” (модель 1М), является техническим средством защиты речевой информации от утечки по акустическому и виброакустическому каналам путем формирования шумового сигнала речевого диапазона частот в соответствии с требованиями “Сборника нормативно-методических документов по противодействию акустической речевой разведке” (НМД АРР-2000). Система не образует каналов утечки информации за счет акустоэлектрических преобразований, может устанавливаться в выделенных помещениях до 1 категории включительно и соответствует требованиям технических условий АРЕМ.468781.003 ТУ. Соответствие подтверждается сертификатом ФСТЭК России.
Система виброакустической и акустической защиты “Соната-АВ” (модель 2М) является техническим средством защиты акустической речевой информации, циркулирующей в выделенных помещениях до 1 категории включительно, от утечки по акустическому и виброакустическому каналам путем формирования шумового сигнала речевого диапазона частот в соответствии с требованиями “Сборника нормативно-методических документов по противодействию акустической речевой разведке” (НМД АРР-2000).Система не образует каналов утечки информации за счет акустоэлектрических преобразований, может устанавливаться в выделенных помещениях до 1 категории включительно и соответствует требованиям технических условий АРЕМ.468781.006 ТУ. Соответствие подтверждается сертификатом ФСТЭК России.
В состав аппаратуры "Соната-АВ" (модели 1М и 2М) входят следующие базовые элементы:
| Модель 1М | Модель 2М | |
| “Тяжелый” виброизлучатель | ВИ-45 | |
| “Легкий” виброизлучатель (“пьезоизлучатель”) | ПИ-45 | |
| Аудиоизлучатель | АИ-65 | |
| Генераторный блок | «Соната АВ модель 1М» | «Соната-АВ модель 2М» |
- более высокаянагрузочная способность;
- возможность корректировки спектра шума, что позволяет в ряде случаев снизить интегральный уровень шума (а, следовательно – мешающее действие системы) без снижения стойкости защиты.
Внешний вид генераторных блоков:
 |  |
| Модель 1М | Модель 2М |
Внешний вид излучателей:
 |  |  |
| ВИ-45 | ПИ-45 | АИ-65 |

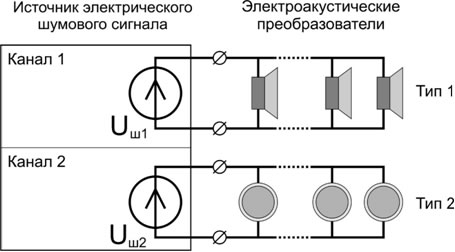

Системным признаком моделей 1М и 2М аппаратуры "Соната-АВ" является построение по принципу “единый источник электрического шумового сигнала + электроакустические преобразователи (см рис.3.4).
 |
| Рис. 3.4 |
Основными отрицательными следствиями такого построения аппаратуры являются:
А) потенциально более высокое мешающее действие системы из-за отсутствия возможности регулировки интегрального уровня и корректировки спектра шума в каждом излучателе;Б) относительно высокая стоимость системы при малом количестве и/или большом разнообразии типов нагрузок.
Основные технические характеристики генераторных блоков:
| мод. 1М | мод. 2М | |
| Количество независимых каналов 1) | 2 | |
| Максимальное 2) количество одновременно подключаемых: | ||
| - виброизлучателей ВИ-45 | 20 (10+10) | 40 (20+20) |
| - аудиоизлучателей АИ-65 | 16 (8+8) | 20 (10+10) |
| - пьезоизлучателей ПИ-45 | 16 (8+8) | 16 (8+8) |
| Полоса частот генерируемого электрического сигнала | 175 - 5600 Гц | |
| Превышение вибрационного и акустического шуманад уровнем речевого сигнала в канале утечки информации | не менее 10 дБ | |
| Наличие входа ДУ (интерфейс) | есть, (НР контакт) | |
| Электропитание изделия | Сеть ~220 В / 50 Гц | |
| Габариты блока | 200х70х245 мм | |
| Вес блока | 2,9 кг | |
| Условия эксплуатации: - температура окружающей среды - относительная влажность воздуха | от 5 до 40° С до 70 % при t ° = 25° С | |
| Продолжительность непрерывной работы Изделия, не менее | 24 час | |
Примечания:
1) “Независимость” заключается,
- в наличии отдельного генератора в каждом канале устройства, что позволяет увеличить стойкость системы виброакустической защиты за счет использования на одном и том же элементе конструкции помещения излучателей подключенных к разным каналам генератора;
- в возможности изменения выходного напряжения шумового сигнала независимо на каждом канале;
- в возможности установки вида нагрузки отдельно для каждого канала.
Дистанционное включение/отключение каналов осуществляется одновременно.
2) Значение указано на наихудший случай – когда все без исключения излучатели, подключенные к генераторному блоку, должны обеспечивать максимально возможный интегральный уровень.Основные технические параметры и характеристики излучателей:
| Параметр | ПИ-45 | ВИ-45 | АИ-65 |
| Полоса воспроизводимых частот | 175 – 5 600 Гц *) | ||
| Размах напряжения входного сигнала | не более 30 В | не более 100 В | не более 1 В |
| Эквивалентное сопротивление | 300 Ом | 500 Ом | 8 Ом |
| Эквивалентная емкость | 20 нФ | 6 нФ | - |
| Продолжительность непрерывной работы Изделия | не ограничена | ||
| Габариты Изделия | Ж= 50 мм H= 5 мм | Ж= 45мм H= 40 мм | 40х70х125 мм |
| Вес Изделия | 0,01 кг | 0,3 кг | 0,3 кг |
| Условия эксплуатации: - температура окружающей среды - относительная влажность воздуха | от 5 до 40° С до 70 % при t ° = 25° С | ||
*) Параметр гарантирован только при выполнении следующих условий:
- излучатели АИ-65, ВИ-45 и ПИ-45 подключаются к генератору “Соната-АВ” модели 1М и 2М производства ЗАО “Анна”;
- к одному выходу генератора подключаются излучатели только одного типа;
- подключение только параллельное;
- тип нагрузки и тип выхода генератора находятся в соответствии.
Виброизлучатель ВИ-45 является специализированным электроакустическим преобразователем повышенной мощности и предназначен для возбуждения шумовых вибраций в массивных конструкциях защищаемого помещения, обеспечивая при этом приемлемый уровень мешающего акустического шума. Конструкция и размеры виброизлучателей и элементов их крепления оптимизированы для их установки:
- на ограждающих конструкциях помещения (стены, потолок, пол, двери);
- на массивных окнах;
- на трубах систем тепло-, водо- и газоснабжения.
Виброизлучатель ПИ-45 является специализированным электроакустическим преобразователем малой мощности и предназначен для возбуждения шумовых вибраций в остеклении окон (дверей, офисных перегородок и т.п.).
Аудиоизлучатель АИ-65 является специализированным электроакустическим преобразователем и предназначен для возбуждения акустического шума. Конструкция и размеры аудиоизлучателя и элементов их крепления оптимизированы для его установки:
- в надпотолочном пространстве;
- в вентиляционных каналах;
- дверных тамбурах.

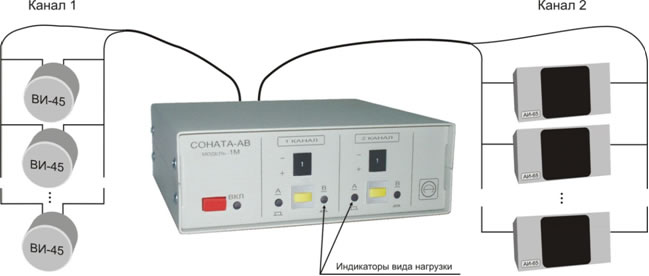

Пример типового подключения нагрузок к генераторному блоку “Соната-АВ” мод.1М
В случае, если по каким-либо соображениям указанные условия невыполнимы, выбор схемы подключения необходимо осуществлять, принимая во внимание следующее:
1) Опасность вывода генераторных блоков из строя путем перегрузки каналов отсутствует.2) При увеличении количества подключаемых к одному каналу излучателей сверх нормы, основной проблемой может стать дефицит интегрального уровня шума (прежде всего для АИ-65), либо высокочастотных составляющих спектра шума (для ВИ-45 и ПИ-45). Это также является нарушением условий сертификации, а также руководства по эксплуатации, что может привести к отказу системы.
3) При объединении в одну группу излучателей различных типов, основной проблемой может стать одновременное выполнение требований к интегральному уровню шума у излучателей разного типа (либо избыток у одних, либо дефицит у других).Описание актуально на: 11.01.2008.
