Система рентгеновского контроля "HI-SCAN 145180"
-
Универсальная рентгеновская система для грузов на поддонах - Отличное воспроизведение изображения (оптимальная геометрия рентгеновских лучей)
- Выдающееся качество изображения с новой электроникой HiTraX
- Новая технология HI-MATplus для современного различения материала
- Типовое проникновение: 30 мм стали
OTS - система обучения операторов доступна в HI-SCAN 145180 была специально сконструирована для применения и удовлетво-рения потребностей складов, перевозчиков, экспедиторов и курьеров для аэропортов (грузы нижней палубы на поддонах). HI-SCAN 145180-это неэнергоемкая рентгеновская система контроля с размерами туннеля: ширина 1450 см (57") и высота 1800 см (71"). Она особенно подходит для контроля авиа-грузов, транспортируемых на стандартных евро-, британских или американских поддонах. Имея установочную базу более 15.000 рентгеновских узлов безопасности, распределенную по 150 странам на всех континентах и международную сервисную сеть для обслуживания покупателей, Heimann Systems Group является непревзойденным мировым лидером в поставке рентгеновских систем безопасности.
Курсы для обучения операторов, предлагаемые фирмой Heimann Systems, пользуются хорошей репутацией во все мире и проводятся индивидуально для каждого покупателя. Будучи ведущим поставщиком систем рентгеновского контроля в мире, Heimann Systems предоставляет эффективную, глобальную сервисную сеть, работающую быстро и надежно.
Технические данные HI-SCAN 145180-140 kV
| Общие характеристики | |
| Размеры туннеля | 1450 (Ш) х 1800 (В) [мм] • 57" (Ш) х 70.9" (В) |
| Макс, размер объекта | 1440 (Ш) х 1700 (В) [мм] • 56.7" (Ш) х 66.9"(В) |
| Высота транспортера 1) | Около 300 мм(12") |
| Скорость транспортера (регулируемая в зависимости от частоты транспортера) | Типично 0.2 [м/сек] |
| Макс, равномерно распределенная нагрузка на транспортер | 1200 кг (2700 фт) |
| Разрешение(проводная обнаружительная способность) | 38 AWG (0.10 мм) |
| Проникновение(сталь) 3) | Норма: 25 мм • типично: 30 мм |
| Рентгеновская доза / контроль(типичный) | Норма: 0.7 mSv (0.07 mrem) -с HI-MAT: 1.4 mSv (0.14 mrem) |
| Безопасность пленки | Гарантировано до ISO 1600 (33 DIN) |
| Рабочий цикл | 100 %, не требуется разогрев |
| Рентгеновский генератор | |
| Анодное напряжение • охлаждение | 160 kV cp (140 kV cp при эксплуатации) • герметически запечатанная масляная ванна |
| Направление пучка | Диагонально |
| Система формирования изображения | |
| Рентгеновский преобразователь | Детекторная линия под прямым углом |
| Сохраненные серые оттенки | 4096 |
| Воспроизведение изображения | Ч/б, цветное |
| Цифровая видео-память | 1280х 1024/24 bit |
| Функции анализа изображения | VARI, О2, OS, HIGH, электронное масштабирование zoom: увеличение 2-х, 3-х, 4-х, ... 16-тикратное |
| Монитор | 17"-цветной монитор, эмиссия соответствует стандарту MPR II и ТСО99, другие мониторы - по требованию |
| Дополнительные функции | |
| Функции | Введение изображения даты и времени, счетчика багажа, идентификационного номера пользователя, маркировки багажа (акустической), дисплея оперативного режима, возможности просмотра REVIEW (возможность воспроизводить уже невидимые участки изображения) Обзор масштабирования, произвольно программируемые клавиши |
| Опции | HI-МАТ (различение групп материалов), HI-TIP, HI-SPOT, SEN, XPlore, IMS (система управления изображением) |
| Установочные данные | |
| Утечка рентгеновских лучей | Отвечает всем действующим законам и правилам о рентгеновских приборах |
| Маркировка СЕ | Согласно нормам EN 50081-1, EN 50082-2, EN 50178 |
| Температура эксплуатации/хранения 4) | 0° - 40°С / -20°С - +60°С |
| Влажность | 10% - 90% (не конденсируется) |
| Электропитание 5) | Норма: 230 VAC or 110 VAC +10% /-15% -50 Hz /60 Hz ±3 Hz |
| Потребление электроэнергии | Около 1.0 kVA |
| Размеры • вес 6) | 5360 (Д) x 2140 (Ш) x 2285 (В) [мм] • около 2500 кг, 211" (Д) х 84.3" (Ш) х 90" (В) • около 5512 фт |
| Механическая конструкция | Стальная конструкция со стальными панелями, смонтированными на роликовых колесах Стандартные цвета: RAL 7016 (темно-серый) |
1) приблизительные значения (корректируемые)
2) более высокая нагрузка на транспортер в системах с преобразователем частоты
3) измерено в направлении пучка
4) расширенный температурный диапазон по запросу
5) разные данные по выбору
6) без пульта управления, клавиатуры, монитора(-ов) и т.п.

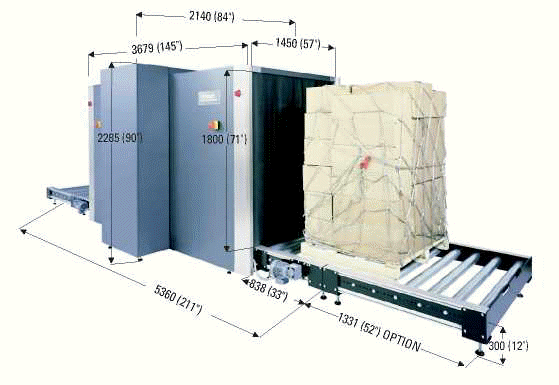

Габаритные размеры HI-SCAN 145180
Описание актуально на: 21.11.2007.
