Рентгенотелевизионная установка HEIMANN "HI-SCAN 100100T-2is"
Система HI-SCAN 100100T -2is предназначена специально для аэропортов, таможен и посылочных служб.
Рентгеновский генератор 160 кВ - типичная проникающая способность по стали 35 мм
Характерные особенности
• Идеальный метод досмотра негабаритного багажа и груза
• Двухлучевая концепция сокращает время досмотра
• Простое обслуживание тяжелых предметов, благодаря низкому расположению конвейерной ленты
• Инновационная концепция использования
• Новая технология HI MAT Plus повышает качество распознавания материалов
• Компактная система с оптимальными размерами туннеля
• Типичная проникающая способность: 35 мм по стали в направлении 2 и 31 мм в направлении 1
Система HI-SCAN 100100T-2is представляет собой модернизированную версию HI-SCAN 100100T, предназначенную специально для сканирования негабаритного багажа и объемного груза размером вплоть до 100 x 100 см.
Система HI-SCAN 100100T-2is оснащена двумя генераторами, расположенными под углом 90° друг к другу и, таким образом, излучающими в двух направлениях(Двухлучевая система). Такой режим сканирования упрощает досмотр плотно упакованных предметов багажа при сокращении времени досмотра и повышении эффективности процесса. Инновационная пользовательская концепция делает работу с системой столь же простой, как и работу с однолучевой системой. Несмотря на применение двухлучевой концепции, новая система компактна и позволяет экономить рабочее место.
Благодаря малой высоте конвейерной ленты HI-SCAN 100100T, присоединение вспомогательных подающих и/или выводящих конвейерных систем для тяжелых грузов не вызывает сложностей.
Технические характеристики HI-SCAN 100100T-2is
| Общие характеристики | |
| Размеры туннеля | 1010 (Ш)х 1010 (В) [мм ] |
Макс. размер предмета багажа | 1000 (Ш)х 1000 (В) [мм ] |
Высота конвейера 1) | Примерно 330 мм |
Скорость движения конвейера (регулируется с помощью частотного преобразователя) | Типичная 0,2 [м/с ] |
Макс. грузоподъемность конвейера при равномерном распределении груза | 200 кг |
Разрешение (по проволоке) 3) | Стандартное: 36 AWG (0,13 мм) • типичное: 38 AWG (0,1 мм) |
Проникающая способность (сталь)3) | Стандартная (направление 1): 29 мм • типичная (направление 1): 31 мм |
Доза рентгеновского излучения/ досмотр (типичная) | HI-MAT: 3,4 мкЗв (0,34 мрем) |
Безопасность пленки | Гарантирована вплоть до ISO 1600 (33 DIN) |
Рабочий цикл | 100 %, процедура прогрева не требуется |
Рентгеновский генератор |
|
Напряжение на аноде • охлаждение | 160 кВ cp • герметизированная масляная ванна |
Направление луча, направление 1 / направление 2 | Направление 1: по диагонали сверху вниз |
Система формирования зображения | |
| Преобразователь рентгеновского излучения | L-образная детекторная линейка |
Сохраняемые уровни серого | 4096 |
Представление изображений | Черно-белое, цветное |
Память цифровых видеоданных | 1280 x 1024 / 24 bit |
Функции анализа изображений | VARI-MAT, O2, OS, HIGH, REVIEW, LOW, NEG |
Монитор | Цветной монитор 17 ", по уровню излучения соответствует стандартам MPR II и TCO 99 По запросу поставляются другие мониторы |
Дополнительные | |
Особенности | Ввод даты/времени, счетчик багажа, идентификационный номер пользователя, система маркировки багажа (акустическая), отображение режима работы, функция REVIEW (для повторного воспроизведения ранее наблюдавшихся областей изображения), обзор увеличенного изображения, свободно программируемые кнопки, интерфейс USB 2.0, плавное увеличение |
Опции | X-ACT, HI-TIP, HI-SPOT, SEN, XPlore, IMS (система управления изображениями), Xport, Media Bay для RIDA (250 Гигабайт), модуль CD/RW |
Эксплуатационные данные | |
Утечка рентгеновского излучения | Соответствует всем действующим законам и нормативам, касающимся устройств, испускающих рентгеновское излучение |
Маркировка CE | Соответствует Директивам 98/37/EWG, 72/23/EWG, 89/336/EWG |
Уровень звукового давления | <70 Дб (A) |
Рабочая температура/температура хранения4) | 0° - 40°C / -20°C - +60°C |
Влажность | 10% - 90% (без конденсации) |
Источник питания 5) | Стандартный: 230 В переменного тока или 120 В переменного тока +10%/-15% • 50 Гц /60 Гц ± 3 Гц |
Потребление энергии | Примерно 1,3 кВА |
Класс защиты/клавиатура | IP 20 / IP 43 |
Размеры • Масса 6) | 3758 (Д)х 1595 (UJ)x 1900 (В) [мм ] • примерно 1050 кг 90.6" (Д) x 51.6" (Ш) x 55.1" (В) • примерно 3528 lbs |
Механическая конструкция | Стальная конструкция со стальными панелями, смонтированная на роликовых опорах |
1) Приблизительные значения (регулируемые)
2) Более высокая грузоподъемность конвейера для систем с частотным преобразователем
3) Условия: стальной ступенчатый клин, медная проволока, скорость движения ленты 0,2 м/с
4) Расширенный температурный интервал по запросу
5) Другие значения по запросу
6) Без пульта управления, клавиатуры, монитора(ов) и т.д.

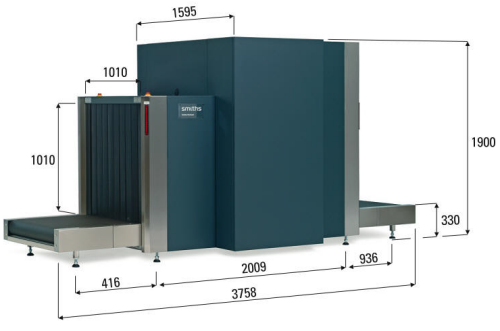

Габаритные размеры HI-SCAN 100100T-2is
Описание актуально на: 21.11.2007.
