Рентгенотелевизионная установка "HI-SCAN 9075"
Идеальный метод проверки негабаритного груза и больших объектов
Простота обработки тяжелых грузов благодаря низкому расположению ленты конвейера
HiTraX технология, обеспечивающая обработку изображения в режиме реального времени
HI-MAT Plus: улучшенное распознавание материалов
IMS: система запоминания изображений (опция)
Эргономичная концепция обслуживания c произвольно программируемыми функциональными клавишами
Встроенный интерфейс сети
Система HI-SCAN 9075 - это современная установка рентгенотелевизионного контроля для объектов размером до 90 cм x 76 cм (Ш x В). Благодаря своей конструкции система прекрасно подходит для проверки больших объектов, негабаритного багажа и груза. Тяжелые объекты могут быть легко помещены на ленту конвейера, которая расположена на высоте 35 cм от уровня пола.
Низкая высота конвейерной системы HI-SCAN 9075 облегчает возможность ее интеграции в транспортную систему подачи - и/или разгрузки тяжелого груза.
Установка HI-SCAN 9075 также выпускается в мобильном исполнении и успешно используется аэропортами, таможенными службами и компаниями-перевозчиками. Современная технология HiTraX, эффективные методы анализа изображения в реальном масштабе времени, а также интерфейс оператора, эргономично спроектированный с учетом условий эксплуатации, делает систему HI-SCAN 9075 ультрасовременным и эффективным инструментом для контроля на безопасность в различных областях применения.
HI-SCAN 9075 - концепция безопасности для проверки негабаритного багажа и больших объектов.
Технические данные HI-SCAN 9075
| Общие характеристики | |
| Размер туннеля | 910 (Ш)x 770 (В) [мм] |
| Макс. габариты объекта | 900 (Ш) x 760 (В) [мм] |
| Высота конвейера 1) | около 350 мм |
| Скорость конвейера при 50 Гц | около 0,2 м/c |
| Макс. равномерная нагрузка на конвейер 2) | 150 кг |
| Разрешающая способность (по проволоке) | Стандарт: 36AWG ( 0,13 мм) • типично: 38AWG (0,1 мм) |
| Проникающая способность (сталь)3) | Стандарт: 25 мм • типично: 27 мм |
| Рентгеновская доза при досмотре (типично) | Стандарт: 0,8mSv (0,08 mrem) • в режиме HI-MAT: 1,6 mSv (0,16 mrem) |
| Безопасность для фотопленок | гарантирована для чувствительности до ISO 1600 (33 DIN) |
| Цикл работы | 100%, не требует разогрева и перерывов |
| Рентгеновский генератор | |
| Анодное напряжение | 140 кВ ср |
| Охлаждение | герметичная масляная ванна |
| Направление пучка | диагональное |
| Система формирования изображения | |
| Рентгеновский детектор | Г-образная детекторная линейка |
| Число уровней серого цвета в памяти | 4096 |
| Режимы изображения | черно-белый / цветной |
| Видеопамять | 1280x1024/24 бит |
| Функции обработки изображения | VARI-МАT, О2, OS, HIGH электронное ZOOM: увеличение 2-x, 3-x, 4-x,...16-ти кратное |
| Монитор | 17"-цветной монитор, эмиссия соответствует стандарту MPR II и ТСО 99, другие мониторы - по согласованию |
| Дополнительные характеристики | индикация даты/времени, счетчик багажа, личный код пользователя, акустическая маркировка багажа, индикация рабочего режима, REVIEW-функция возврата к предыдущим изображениям, обзорное ZOOM - изображение , произвольно программируемые функциональные клавиши |
| Опции | HI-MAT Plus-классификация материалов, X-ACT, HI-TIP, HI-SPOT, SEN, XPlore, IMS (система запоминания изображений) |
| Эксплуатационные данные | |
| Радиационная безопасность | Соответствует всем действующим радиационным и медицинским нормам для устройств с радиационным излучением. |
| CE-соответствие | Соответствует требованиям 98/37/EWG, 72/23/EWG, 89/336 EWG |
| Уровень шума | меньше 70 дб (А) |
| Температура эксплуатации /хранения 4) | 0°С - +40°C/-20°C - +60°C |
| Влажность воздуха | 10% - 90% (без конденсата) |
| Источник питания 5) | стандарт: 230В AC +10% / -15 % • 50 Гц |
| Потребляемая мощность | около 0,9 кВт |
| Класс защиты клавиатуры | IP 22 |
| Габаритные размеры • масса 6) | 3040 (Д) x 1290 (Ш) x 1840(В) [мм] • около 1100 кг |
| Механическая конструкция | Стальной каркас со стальными панелями, смонтированный на роликах. Стандартный цвет: RAL 7016 (темносерый) |
1) приблизительное значение, т.к. регулируется
2) возможно увеличение максимальной нагрузки на конвейре при использовании частотного преобразователя
3) в соответсвии с процедурой тестирования ASTM
4) расширенный диапазон температур - по запросу
5) другие условия электропитания - по запросу
6) без учета пульта управления, клавиатуры, монитора и т.д.

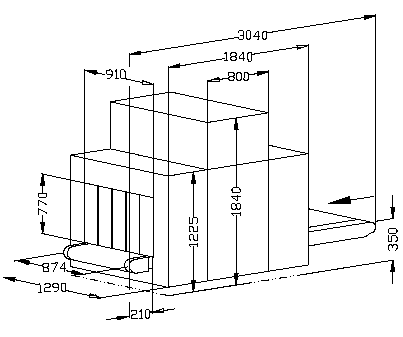

Габаритные размеры HI-SCAN 9075
Описание актуально на: 21.11.2007.
