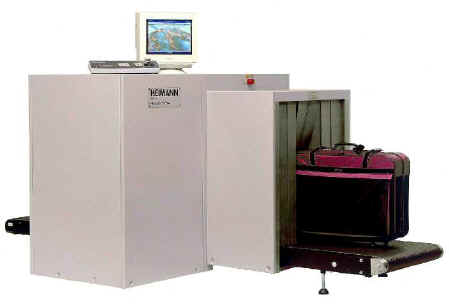

Рентгенотелевизионная установка "HI-SCAN 7085"

Рентгенотелевизионная установка "HI-SCAN 7085"

Идеальный метод проверки негабаритного груза и больших объектов
Простота обработки тяжелых грузов благодаря низкому расположению ленты конвейера
HiTraX технология, обеспечивающая обработку изображения в режиме реального времени
HI-MATPlus: улучшенное распознавание материалов
IMS: управление базой данных изображений (опция)
Эргономично спроектированная консоль управления c произвольно программируемыми функциональными клавишами
Встроенный интерфейс сети

Система HI-SCAN 7085 была разработана для проверки багажа и предметов большого размера.

Лента конвейера расположена на высоте 23 cм от уровня пола, что обеспечивает значительные удобства для погрузки и транспортировки объектов вертикально через туннель осмотра размером 700 x 850 мм (Ш х В).

Система также выпускается в мобильной версии и полностью отвечает требованиям, предъявляемым в аэропортах и таможне, а также подходит для использования в других областях обеспечения безопасности.

Система HI-SCAN 7085 использует новую системную электронику HiTraX.

Диалоговые методы анализа изображения объекта для совершенствования работы оператора и новый интерфейс человек-машина, спроектированный в соответствии с эргономичными аспектами, обеспечивают уверенное будущее для этого вида систем.

Современная техника и высокая степень надежности делают эту систему превосходным инструментом в решении задач в самых ответственных областя досмотра.

Оборудование обеспечивает оптимальную оперативную поддержку персонала в принятии решений и значительно сокращает время проверки.

Технические данные HI-SCAN 7085

Общие характеристики

Размер туннеля 710 (Ш)x 860 (В) [мм]
Макс. габариты объекта 700 (Ш) x 850 (В) [мм]
Высота конвейера 1) около 235 мм
Скорость конвейера при 50 Гц около 0,2 м/c
Макс. равномерная нагрузка на конвейер 2) 100 кг
Разрешающая способность (по проволоке) Стандарт: 38 AWG ( 0,1 мм) • типично: 39 AWG (0,01 мм)
Проникающая способность (сталь) 3) Стандарт: 27мм • типично: 30мм
Рентгеновская доза при досмотре (типично) Стандарт: 0,7 mSv (0,07 mrem) • в режиме HI-MAT: 1,4 mSv (0,14 mrem)
Безопасность для фотопленок гарантирована для чувствительности до ISO 1600 (33 DIN)
Цикл работы 100%, не требует разогрева и перерывов

Рентгеновский генератор

Анодное напряжение 140кВ ср
Охлаждение герметичная масляная ванна
Направление пучка горизонтальное

Система формирования изображения

Рентгеновский детектор Г-образная детекторная линейка
Число уровней серого цвета в памяти 4096
Режимы изображения черно-белый / цветной
Видеопамять 1280x1024/24 бит
Функции обработки изображения VARI-МАT, О2, OS, HIGH
Электронное ZOOM: увеличение 2-x, 3-x, 4-x,...16-ти кратное
Монитор 17"-цветной монитор, эмиссия соответствует стандарту MPR II и ТСО 99, другие мониторы - по согласованию
Дополнительные характеристики индикация даты/времени, счетчик багажа, личный код пользователя, акустическая маркировка багажа, индикация рабочего режима, REVIEW-функция возврата к предыдущему изображению, обзорное ZOOM - изображение , произвольно программируемые функциональные клавиши.
Опции HI-MATPlus-классификация материалов, X-ACT, HI-TIP, HI-SPOT, SEN, XPlore, IMS (система запоминания изображений)

Эксплуатационные данные

Радиационная безопасность Соответствует всем действующим радиационным и медицинским нормам для устройств с радиационным излучением.
CE-соответствие Соответствует требованиям 98/37/EWG, 72/23/EWG, 89/336 EWG
Уровень шума меньше 70 дб (А)
Температура эксплуатации /хранения 4) 0°С - + 40°C / -20°C - +60°C
Влажность воздуха 10% - 90% (без конденсата)
Источник питания 5) стандарт: 230В AC +10% / -15 % • 50 Гц
Потребляемая мощность около 0,8 кВт
Класс защиты клавиатуры IP 22
Габаритные размеры • масса 6) 3160 (Д) x 1600 (Ш) x 1255 (В) [мм] • 700кг
Механическая конструкция Стальной каркас со стальными панелями, смонтированный на роликах. Стандартный цвет: RAL 7016 (темносерый)

1) приблизительное значение, т.к. регулируется
2) возможно увеличение максимальной нагрузки на конвейре при использовании частотного преобразователя
3) в соответсвии с процедурой тестирования ASTM
4) расширенный диапазон температур - по запросу
5) другие условия электропитания - по запросу
6) без учета пульта управления, клавиатуры, монитора и т.д.

Габаритные размеры HI-SCAN 7085

Описание актуально на: 21.11.2007.
