Рентгенотелевизионная установка "HEIMANN HI-SCAN 5030si"
Характерные особенности
• Компактное решение «рабочий стол» для мобильного и стационарного применения
• Новый рентгеновский генератор плюс новая сенсорная техника для высокой эффективности
Опции
• HI-TIP: проектирование опасных изображений
• Xtrain: система обучения оператора
• IMS: электронная архивация и хранение изображе ний
• Xport: экспорт изображений в формате TIF- или JPEG, включая автоматическую передачу на ПК через Ethernet
Система HI-SCAN 5030si представляет собой модернизированную версию HI-SCAN 5030, во всем мире установле но более 3000 этих исключительно эффективных компактных рентгенотелевизионных досмотровых систем.
Являясь настольной системой с модульной конструкцией HI-SCAN 5030si может быть гибко расширена и, таким образом, может использоваться в разных ситуациях.
Благодаря современной рентгеновской, сенсорной и компьютерной технике, система предлагает функции, используемые в сложных устройствах, предназначенных специально для обеспечения авиационной безопасности.
HI-SCAN 5030si обладает функциями обучения операторов, TIP и управления изображениями.
Система HI-SCAN 5030si одна из наиболее компактных из выпускаемых рентгенотелевизионных досмотровых систем. Она идеально подходит для использования в почтовых экспедициях, вестибюлях, исправительных и судебных учреждениях и во многих других местах, требующих повышенных мер безопасности, где необходим бесконтактный досмотр пакетов, сумок, писем или упаковок.
Технические характеристики HI-SCAN 5030si
| Общие характеристики | |
Размеры туннеля | 532 (Ш)х 330 (В) [мм] |
Макс. размер предмета | 530 (Ш)х 320 (В) [мм] |
Высота конвейера1) | Примерно 190 мм/ 782,5 мм с подставкой |
Скорость движения конвейера при | Примерно 0,18/0,22 [м/с] |
Макс. грузоподъемность конвейера | 60 кг |
Разрешение (по проволоке)3) | Стандартное: 38 AWG (0,1 мм) • типичное: 39 AWG (0,09 мм) |
Проникающая способность (сталь)3) | Стандартная: 10 мм • типичная: 12 мм |
Доза рентгеновского излучения (типичная) | Стандартная: 0,8 мкЗв (0,08 мрем) • HI-MAT: 1,6 мкЗв (0,16 мрем) |
Безопасность пленки | Гарантирована даже для высокочувствительной пленки вплоть до ISO 1600 (33 DIN) |
Рабочий цикл | 100 %, процедура прогрева не требуется |
Рентгеновский генератор | |
Напряжение на аноде • охлажде- | 100 кВ cp • герметизированная масляная ванна |
Направление луча | По диагонали |
Система формирования зображения | |
Преобразователь рентгеновского излучения | L-образная детекторная линейка, высокое разрешение |
Сохраняемые уровни серого | 4096 |
Представление изображений | Черно-белое, цветное |
Память цифровых видеоданных | 1280 х 1024 /24 бит |
Функции анализа изображений
| B/W, HIGH, LOW, NEG; включая опцию HI-MAT, дополнительно VARI-MAT, |
Монитор | Цветной монитор 17 ", по уровню излучения соответствует стандартам MPR II и TCO 99 По запросу поставляются другие мониторы |
Дополнительные | |
Особенности | Счетчик багажа, идентификационный номер пользователя, отображение режима работы, функция REVIEW для повторного воспроизведения ранее наблюдавшихся областей изображения, обзор увеличенного изображения, свободно программируемые кнопки |
Опции | HI-TIP, HI-SPOT, SEN, Xport, IMS (система управления изображениями) |
Эксплуатационные данные | |
Утечка рентгеновского излучения | Соответствует всем действующим законам и нормативам, касающимся устройств, испускающих рентгеновское излучение |
Маркировка CE | Соответствует Директивам 98/37/EWG, 72/23/EWG, 89/336/EWG |
Уровень звукового давления | < 56 Дб (A) |
Рабочая температура/температура хранения4) | 0° - 40°C / -20°C - +60°C |
Влажность | 10% - 90% (без конденсации) |
Источник питания 5) | Стандартный: 230 В переменного тока или 110 В переменного тока +10%/-15% • 50 Гц /60 Гц ± 3 Гц |
Потребление энергии | approx. 2.2 kVA without UPS |
Класс защиты/клавиатура | IP 20 / IP 43 |
Размеры • Масса 6) | 1200 (L) 2) x 705 (B)x 726 (H) [мм ] • примерно 160 кг |
Механическая конструкция | Стальная конструкция с алюминиевыми панелями |
| Стандартный цвет(а): RAL 9006 (белый алюминий)/ нержавеющая сталь |
1) Приблизительные значения (регулируемые)
2) Другая длина конвейера и механическая защита от доступ; по запросу
3) Условия: стальной ступенчатый клин, медная проволока, скорость движения ленты 0,18 м/с
4) Расширенный температурный интервал по запросу
5) Другие значения по запросу
6) Без пульта управления, клавиатуры, монитора(ов) и т.д.

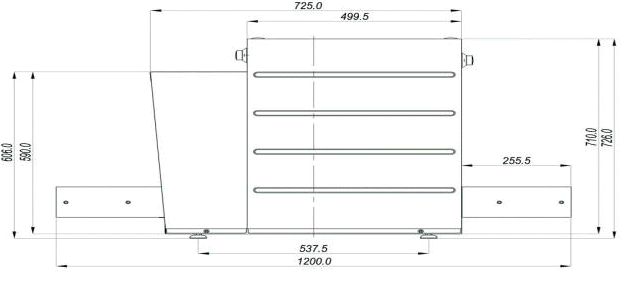

Габаритные размеры HI-SCAN 5030si
Описание актуально на: 21.11.2007.
