Видеоскоп "КРОТ"

Назначение

Видеоскоп "Крот" специально разработан для визуального контроля в полевых условиях труднодоступных мест отдельных предметов багажа, грузов, конструкционных узлов и пустот транспортных средств, в том числе бензобаков и других емкостей с жидкостями и ГСМ, а также для решения задач технической диагностики и скрытого наблюдения.

В изделиях "Крот" использован специально разработанный специалистами фирмы малогабаритный телевизионный тракт, обеспечивающий возможность получения высококачественного цветного изображения. Стандартный видеосигнал поступает непосредственно с корпуса изделия и подается на монитор, видеомагнитофон, видеопринтер и компьютер.

В качестве источника света в дистальном конце установлен малогабаритный кольцевой осветитель, позволяющий специалисту наблюдать четкое и яркое изображение.

Кроме того, в изделиях "Крот" также имеется функция фокусировки объектива относительно CCD-матрицы, что обеспечивает возможность четкого наблюдения объектов на расстоянии от 25 мм до бесконечности. Полужесткий тубус видеоскопа позволяет придать ему форму наиболее удобную для произведения досмотра труднодоступных мест.

Изображение высокого разрешения

Цветная CCD-матрица с разрешением 440000 точек.

Малые габариты и вес

Для мобильного варианта универсальный блок управления, включающего монитор и устройство записи, оснащен специальным ремнем для удобного его размещения на груди оператора. Вес всего изделия - 4,5 кг.

Возможность эксплуатации прибора в полевых условиях

Источник питания - аккумулятор 12 В.

Функция фокусировки объектива

Обеспечивает возможность качественного контроля объектов на расстоянии от 25 мм до бесконечности.

Высокая степень герметизации и механическая прочность изделия

Рабочая часть изделия может погружаться на длину не менее 1500 мм в различные среды: вода, бензин, керосин и т.п. Взрывозащищенное исполнение видеоскопа "Крот" подтверждено сертификатом соответствия (N РОСС RU.ГБ05.А00105 от 06.11.2001г.)

Возможность документирования

Кнопки управления устройством записи, размещенные на универсальном блоке, позволяют легко управлять функциями регистрации и просмотра ранее записанных кадров.

Принцип работы

Принцип работы видеоэндоскопа "КРОТ" состоит в следующем. Исследуемый объект или пространство подсвечиваются источником света, расположенным на конце дистальной части прибора. Объектив формирует изображение на цветную CCD-матрицу. Полученное изображение преобразуется в высокочастотный аналоговый сигнал, который по проводам поступает на электронный блок формирования видеосигнала, размещённого в корпусе видеоскопа. Непосредственно с корпуса видеоскопа стандартный низкочастотный сигнал поступает в универсальный блок записи и отображения информации (УБ). В данном блоке видеосигнал выводится на цветной жидкокристаллический монитор.

Питание изделия "КРОТ" осуществляется от встроенной в блок питания аккумуляторной батареи (АБ), закрытого типа с напряжением 12 В. Зарядка производится с использованием зарядно-сетевого блока, который входит в состав изделия.

Три режима работы видеоэндоскопа "КРОТ":

режим просмотра, позволяющий производить визуализацию исследуемого объекта в текущем режиме;
режим записи (протоколирование), который позволяет записывать информацию об исследуемом объекте в блок памяти;
режим воспроизведения записи изображении. Просмотр может осуществляться на собственном мониторе или на внешнем устройстве (ТВ, ВМ или ПЭВМ).

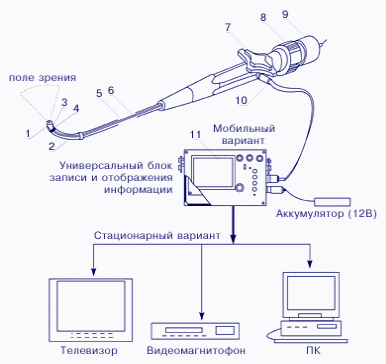

Структурная схема

Кольцевой осветитель
Дистальный конец
Объектив
Матрица CCD
Кабель передачи высокочастотного сигнала
Кабель управления осветителем
Ручки управления дистальным концом
Ручка управления фокусировкой объектива
Электронный блок формирования низкочастотного телевизионного сигнала
Разъем для низкочастотного ТВ-сигнала
Монитор (4")

Основные функциональные блоки

Система регистрации и передачи изображения

Обеспечивает регистрация изображения объекта с помощью микрообъектива и цветной матрицы ПЗС, расположенных в торцевой части дистального конца за защитным стеклом.

Система освещения

Предназначена для обеспечения требуемой освещенности объекта наблюдения. Она состоит из светодиодного кольца, расположенного на торцевой части дистального конца вокруг микрообъектива.

Механизм управления дистальным концом

Обеспечивает с помощью двух ручек "Х" и "У" сканирование пространства досмотра в диапазоне ±90° в двух взаимно перпендикулярных плоскостях.

Механизм управления фокусировкой объектива

Обеспечивает с помощью ручки "ФОКУС" настройку четкости изображения объектов, находящихся на расстояние от 25 мм до бесконечности.

Основные элементы универсального блока управления видеоскопа:

цветной жидкокристаллический монитор (размер по диагонали 4 дюйма);
блока памяти (16/42 кадра) для записи и хранения кадров;
системы регулировки яркости осветительной системы.

Технические характеристики:

Диаметр рабочей части, мм	10+0.5
Длина рабочей части, мм	1500±15
Диапазон рабочих расстояний от первой оптической поверхности до объекта наблюдения, мм	от 25 до ∞
Разрешающая способность, точек	440000
Угол направления наблюдения, град.	0
Угол поля зрения по горизонтали, град	40+6/-3
Освещенность на расстоянии 50 мм от первой оптической поверхности, Люкс	не менее 1000
Угол изгиба дистальной части ТВП, град.	±90° (в двух плоскостях)
Объем блока памяти, кадр	не менее 32/85
Размер монитора, дюйм	4
Масса (без футляра и ЗИП-0), кг	не более 4,0
Время непрерывной работы (с тремя АБ), час	не менее 8

В комплект поставки входит:

1. Видеоскоп технический.
2. Универсальный блок записи и отображения информации.
3. Аккумуляторный блок питания.
4. Кабель соединения.
5. Кабель питания.
6. Футляр.

Описание актуально на: 25.10.2007.

Для уточнения технических характеристик «Видеоскоп "КРОТ"», а также для получения информации по наличию и условиям поставки Вы можете заполнить форму запроса ниже.

Внимание! Поставка оборудования осуществляется только юридическим лицами и только по безналичному расчёту.
