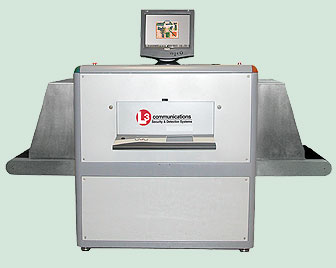

Интроскоп "Linescan PX-M"
Система Linescan PX-M позволяет получать изображение высочайшего разрешения, что гарантирует высокую надежность системы досмотра. Большой проем тоннеля шириной 606мм и высотой 506мм был специально разработан, чтобы гарантировать досмотр обычных предметов, таких как кресла безопасности для детей, ручная кладь и багаж.
Система оборудована детекторами рентгеновского излучения (IXDA) с 1536 диодами, что делает ее системой с самым высоким качеством изображения среди рентгено-телевизионных систем среднего размера.
Система Linescan PX-M создана с использованием новейших технологий, применяемых при создании досмотровых систем безопасности, таких как: детекторы с разделением энергии, встроенный высокоэнергетический рентгеновский генератор со встроенной схемой управления и электроника последнего поколения. Современный запатентованный сенсорный интерфейс оператора обеспечивает легкость и надежность управления системой, а также позволяет максимально полно использовать графическую информацию. Надежная рама из нержавеющей стали и панели выдерживают удары и неправильную эксплуатацию, часто случающиеся при работе с большим потоком багажа. Система PX-M пригодна для работы в компьютерной сети с использованием операционной системы Windows NT™. Изображения, полученные на каждой системе PX-M, могут быть отправлены через компьютерную сеть для дальнейшего досмотра, хранения или печати.
В системе Linescan PX-M идеально сочетаются самые передовые технологии, такие как: Operator Assist (OA) - автоматическое определение заданных программой материалов, Image Archiving (IA) - сохранение изображений и Threat Image Protection (TIP) - внедрение изображений опасных предметов. Использование этих технологий увеличивает функциональные возможности и уровень безопасности системы Linescan PX-M, в то же время обеспечивает сотрудников службы безопасности информацией, чрезвычайно важной для эффективности процесса досмотра.
Характеристики Linescan PX-M
- Лучшее качество изображения среди систем этого класса
- Компактность
- Стандартная длина конвейера 2,25 м
- Все стандартные характеристики, а также дополнительные опции
- Стандартный источник бесперебойного питания и сетевой фильтр
- Запатентованный сенсорный пульт оператора
- Ограждение из нержавеющей стали на входе/выходе тоннеля
- Запатентованная технология управления без отвлечения оператора на пульт
- Один цветной монитор 17"
- Интерфейс оператора с перестраиваемой конфигурацией
Стандартные режимы обработки изображения
- Плавная регулировка контрастности
- Распределение материалов по трем классам
- Псевдоцветное изображение
- Сигнализация подозрительного багажа
- Сигнал тревоги по плотности
- 2-16 кратное увеличение
- Выделение контуров предметов
- Высокая/низкая проникающая способность
- Негативное изображение
- Выделение органики, неорганики
- Клавиша возврата в исходное положение
Дополнительные опции и аппаратура
- Один цветной монитор 19"
- Контроль присутствия оператора
- Роликовый накопитель и багажный спуск длиной 0,5 м, 1,0 м или 2,0 м
- Удаленный доступ к информации
- Короткий конвейер 1,65 м
- Длинный конвейер 3,0 м
- Внедрение изображений опасных предметов (TIP)
- Автоматическое определение заданных программой материалов (OA)
- Сохранение изображений (IA)
- Внешний источник бесперебойного питания
- Программируемое электронное табло для пассажиров
Технические характеристики Linescan PX-M
| Общие характеристики | |
| Размеpы туннеля | 606 мм (Ш) х 506 мм (В) |
| Высота конвейера | 655 мм |
| Тpебования к электpопитанию | Однофазное напряжение 100-240 В, 10% 50/60 Гц 1%, не более 1.0 кВА |
| Скоpость конвейеpа | 0.22 м/с +2%-8% при 50 Гц 0.26 м/с +2%-8% при 60 Гц |
| Грузоподъемность конвейера | 100 кг |
| Источник pентгеновского излучения | |
| Напpяжение | 150 кВ при постоянном токе трубки |
| Pабочий цикл | непрерывный |
| Охлаждение | масляная ванна |
| Оpиентация луча | вертикально вверх |
| Доза за проверку | 0.1 мР типично |
| Pентгеновский пpиемник сигнала | 1536 фотодиодов в L-образной конфигурации |
| Физические хаpактеpистики | |
| Вес | прибл. 499 кг вес в упаковке прибл. 585 кг |
| Констpукция | стальная рама на колесиках с панелями |
| Требования к окружающей среде и эргономические характеристики | |
| Температура эксплуатации | 0С - +40С |
| Темпеpатуpа хpанения | -20С - +50С |
| Относительная влажность воздуха при отсутствии конденсации | 95% при отсутствии конденсации |
| Уровень внешних шумов | < 70дБ |
| Формирование изображения и характеристики | |
| Pазpешающая способность | 0,1 мм гарантировано, 0,08 мм типично |
| Пpоникающая способность | 29мм стали гарантировано |
| Гpадационная хаpактеpистика | 4096 уровней серого |
| Видео разрешение | 1280х1024/24 бит |
| Видео дисплей | один эргономичный 17" SVGA монитор высокого разрешения с отсутствием мерцания |
| Процессор компьютера | Intel Pentium III |
Радиационная безопасность
Все системы Linescan сертифицированы на соответствие всем требованиям ФДА США, Управления по Стандартам Радиоактивности Рентгеновского Оборудования для помещений (Федеральный стандарт 21-CFR 1020.40). Типовой уровень утечки излучения не превышает 0.1 мР/ч при допустимой Федеральным стандартом США величине 0.5 мР/ч
Технические тpебования
Соответствует техническим тpебованиям ФАА "Использование pентгеновских установок" (федеpальные стандаpты 14 CFR108.17 и 14 CFR129.26).
Безопасность для светочувствительных матеpиалов
Допускается 10 досмотров высокочувствительной фотопленки ISO 1600/33DIN.
Принципы комплектации
Отдел поисковых систем L3 Communications оставляет за собой право изменять спецификации в ходе постоянно ведущегося усовершенствования. Спецификации представлены для ознакомления, а характеристики действительно поставляемое оборудование могут несколько отличаться от приведенных выше. Размеры могут отличаться от стандартных на +/-5%.
Описание актуально на: 29.08.2007.
