Видеоспектральный компаратор "ВСК-1" ("Гинея")

Предназначен для углубленного исследования на основе оптического метода документов, ценных бумаг, банкнот, акцизных марок и других печатных материалов с целью определения признаков подлинности и выявления следов несанкционированных изменений.

Применяется отраженное и люминесцентное излучение видимого и инфракрасного диапазонов, выходящее из объектов при их освещении от излучателей трех типов. Исследуются изображения в различных спектральных диапазонах. Исследование обеспечивается широкодиапазонным высокочувствительным телевизионным каналом с набором сменных оптических фильтров.

Может использоваться в экспертно-криминалистических подразделениях спецслужб, на контрольно-пропускных пунктах, таможне, подразделениях ГИБДД, службах контроля, банках, архивах, музеях, реставрационных мастерских, полиграфиче-ских предприятиях, выпускающих бланки ценных бумаг и высококачественную продукцию, коллекционерами и другими потребителями.

Комплектность

Технические характеристики

Технические характеристики

• Встроенные и выносные источники освещения:
  • ультрафиолетовый (УФ)
  • падающий галогенный видимого и инфракрасного (ИК) диапазонов, в том числе со спектральной селекци-ей полосовым оптическим фильтром
  • видимый светодиодный косопадающий боковой (далее "прожектор")
  • инфракрасный падающий светодиодный с длиной волны 880 нм
  • инфракрасный падающий светодиодный с длиной волны 805 нм
  • инфракрасный падающий светодиодный с длиной волны 940 нм
  • инфракрасный боковой косопадающий светодиодный с длиной волны 880 нм
  • синезеленый светодиодный

Просмотровый блок:

• Спектральный диапазон УФ ламп - 315…400 нм с максимумом интенсивности при 365 нм.
• Общая мощность УФ ламп - 4х6 Вт.
• Интенсивность УФ излучения в центре рабочего стола - не менее 0,5 мВт/см².
• Спектральный диапазон галогенного осветителя:
  • полный диапазон свечения ламп (с учетом изменения спектра свечения при регулировке яркости свечения током накала ламп);
  • диапазон пропускания оптического фильтра галогенного осветителя - диапазон пропускания стекла опти-ческого цветного марки СЗС23 (~400 … ~600 нм).
• Общая мощность ламп галогенного осветителя - 2х75 Вт.
• Мощность светодиодов инфракрасного (ИК) осветителя - 9х16 мВт (при номинальном токе через каждый диод 100 мА).
• Размеры рабочего стола - не менее 310х210 мм.
• Размеры поля наблюдения видеокамеры - не менее 50х75 мм.
• Сменные спектральные диапазоны наблюдения (с учетом спектральной чувствительности видеокамеры):
  • диапазон чувствительности видеокамеры (нет фильтра)
  • диапазон пропускания стекла оптического марки ЖЗС5
  • диапазон пропускания стекла оптического марки ОС12
  • диапазон пропускания стекла оптического марки ОС14
  • диапазон пропускания стекла оптического марки КС11
  • диапазон пропускания стекла оптического марки КС15
  • диапазон пропускания стекла оптического марки КС19
  • диапазон пропускания стекла оптического марки ИКС1
• Габаритные размеры:
  • в положении хранения - не более 405х290х405 мм
  • в рабочем положении (с подключенными кабелями) - не более 405х330х405 мм.
• Масса - не более 15 кг.

Выносной прожектор:

• Яркость свечения светодиодного прожектора - не менее 6 кд.

Инфракрасная видеолупа "Генетика-ЛВТ":

• Мощность излучения ИК светодиода источника падающего излучения с длиной волны 805 нм - 16 мВт (при но-минальном токе через диод 100 мА)
• Мощность излучения ИК светодиода источника падающего излучения с длиной волны 940 нм - 12 мВт (при но-минальном токе через диод 100 мА)
• Мощность излучения ИК светодиода источника косопадающего излучения с длиной волны 880 нм - 16 мВт (при номинальном токе через диод 100 мА)
• Яркость свечения светодиода источника падающего синезеленого излучения с длиной волны 505 нм - 2,5 кд (при номинальном токе через диод 20 мА)
• Нижний порог пропускания краевого фильтра - порог пропускания стекла цветного оптического КС19 (~700 нм)
• Размеры поля наблюдения видеокамеры - не менее 24х36 мм
• Габаритные размеры - не более 40х28х30 мм
• Масса - не более 0,5 кг

Выносная оптическая лупа

• Кратность увеличения выносной лупы - 10Х

Прочие характеристики комплекса:

• Электропитание изделия - 220В/ 50Гц
• Мощность потребления от сети при одновременном включении всех блоков изделия - не более 300 ВА
• Общая масса изделия (со штатным монитором, ЛТВ, прожектором и кабелями) - не более 20,0 кг
• Диапазон рабочих температур от плюс 10 С до плюс 35 С
• Относительная влажность не более 93% при температуре плюс 25 С
• Изделие не содержит драгоценных металлов

Предприятие-изготовитель гарантирует соответствие изделия требованиям технических условий в течение 12 ме-сяцев со дня ввода его в эксплуатацию.

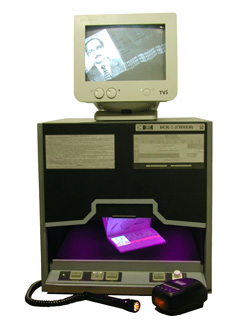

Внешний вид изделия показан на рисунке 1.

• Конструктивно изделие состоит из просмотрового блока (ПБ) со встроенными в него узлами и блоками (поз. "2"), ИК видеолупы (ЛТВ) (поз. "9"), выносного прожектора (поз. "8"), монитора (поз. "1") и выносной лупы 10Х (поз. "7").
• ПБ состоит из бокса (поз. "6") и крышки (поз. "2").
• Бокс состоит из основания и шасси.
• Основание состоит из днища, лицевой панели, задней панели и боковых стенок.

На нижней стенке днища установлен блок питания с постоянным выходным напряжением 12 В для питания телекаме-ры ПБ, матрицы светодиодов ИК осветителя ПБ, прожектора и ЛТВ. На задней стенке днища имеются гнезда для подсое-динения разъема питания прожектора и разъемов питания и видеосигнала с ЛТВ.
