Анализатор спектра "СК4-БЕЛАН 32"

Анализатор спектра СК-4 БЕЛАН 32 - это первый отечественный прибор, который по своим рабочим характеристикам не уступает импортным аналогам.

Параметры прибора:

Диапазон рабочих частот 9кГц...3,2ГГц.

Стабильность опорного источника +-1х10-7/год.

Измерение уровней от +30дБм до -135дБм. При измерении амплитуды -135дБм типичное соотношение сигнал-шум составляет 15дБ.

Средний уровень собственных шумов на частоте 3ГГц: -140дБм в полосе ПЧ 10Гц (аттенюатор 0дБ) и -150дБм в полосе ПЧ 1Гц.

Цифровой тракт ПЧ со значениями фильтров 1Гц...1МГц с кратностью шага 1, 3, 10.
Фильтры ПЭМИН: 200Гц, 9кГц, 120кГц

Погрешность переключения фильтров 1МГц...10Гц не более +-0,1дБ (для фильтров 1Гц, 3Гц не более +-0,25дБ).

Избирательность фильтров по уровням -60дБ/-3дБ составляет 4:1.

Уровень фазовых шумов на частоте 500МГц при отстройке на 10кГц составляет -110дБн/Гц. На отстройке 1кГц фазовые шумы составляют -95дБн/Гц, на отстройке 100Гц фазовые шумы составляют -80дБн/Гц.

С опцией 003 фазовые шумы можно снизить до значений (отстройка 100Гц/1кГц/10кГц/100кГц):   -95дБн/-107дБн/-115дБн/-118дБн.

Максимальный динамический диапазон свыше 100дБ. Гарантированное значение интермодуляционных искажений третьего порядка, возникающих при подаче на вход двух равноамплитудных сигналов с уровнем -30дБм и разносом по частоте 30кГц, не превышает -76дБн, что соответствует значению TOI +8дБм. Типичное же значение интермодуляционных искажений третьего порядка: -70дБн при подаче на вход двух сигналов -20дБм, что соответствует значению TOI +15дБм.

Неравномероность АЧХ для входных уровней +10дБм...-60дБм во всем диапазоне частот не превышает +-0,5дБ.

Погрешность переключения аттенюатора во всем диапазоне частот +-0,7дБ (не более +-0,5дБ в диапазоне частот до 3ГГц)

Абсолютная погрешность измерения уровня не более +-1,5дБ.

Современное развитое меню.

Широкий выбор детекторов: СКЗ, максимум, минимум, выборки, нормальный, квазипиковый.

Широкий выбор демодуляторов: АМ, узкполосный ЧМ, широкополосный ЧМ.

Любая размерность логарифмической шкалы: дБм, дБмВ, дБмкВ, Ватт, Вольт.

Масштаб логарифмической шкалы от 20дБ/деление до 0,1дБ/деление.

Анализатор СК4-БЕЛАН 32 позволяет производить следующие автоматические измерения: мощности канала, ширины занятой полосы, мощности гармоник, глубины АМ, ЧМ девиации, коэффициента нелинейных искажений, фазовых шумов (на одной отстройке и как функции от отстройки).

Возможность одновременно вывести на экран три графика: один текущий и два сохраненных.

Стандартно поставляется ПО для измерения фазовых шумов (!) - дорогостоящая опция у импортных аналогов.

Разъем для подключения USB-носителя информации на передней пане-ли.

Встроенная ОС Windows XP.

Вес: 18кг.

Прибор внесен в Государственный реестр средств измерений под номером 29385-05.
001 - преселектор с предварительным усилителем. Цена 40 000 рублей с НДС.
002 - следящий генератор 300кГц...3,2ГГц. Цена 20 000 рублей с НДС.
003 - опция улучшенных фазовых шумов. Цена 30 000 рублей с НДС.

Стоимость первичной поверки во ВНИИ ФТРИ составляет 21 000 рублей с НДС.
Стоимость первичной поверки в Ростест, Москва составляет 14 000 рублей с НДС.

Гарантия 3 года

На рисунке 1 показаны фазовые шумы прибора с опцией 003 на частотах 121МГц, 250МГц, 500МГц, 800МГц в полосе обзора 25кГц (отстройка 10кГц). Сигнал подавался с генератора Rohde & Schwarz SMHU, имеющего сверхнизкие фазовые шумы.

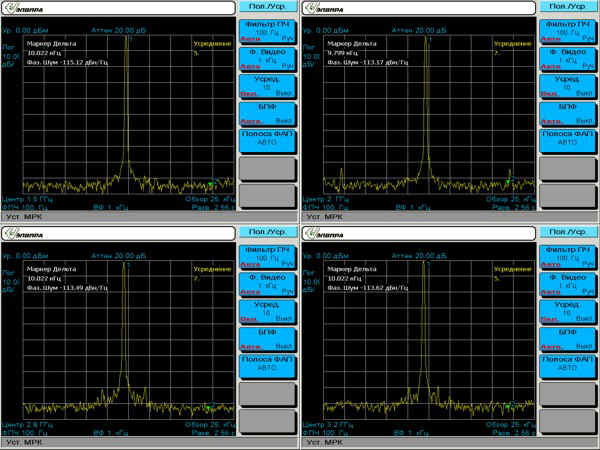

На рисунке 2 показаны фазовые шумы прибора с опцией 003 на частотах 1500МГц, 2000МГц, 2800МГц, 3200МГц в полосе обзора 25кГц (отстройка 10кГц). Сигнал подавался с генератора Rohde & Schwarz SMHU, имеющего сверхнизкие фазовые шумы.

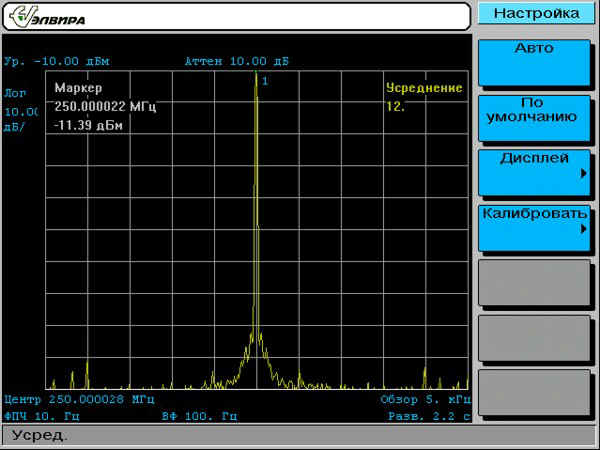

На рисунке 3 показаны фазовые шумы прибора с опцией 003 на частоте 250МГц при полосе обзора 5кГц. Сигнал подавался с генератора Rohde & Schwarz SMHU, имеющего сверхнизкие фазовые шумы.

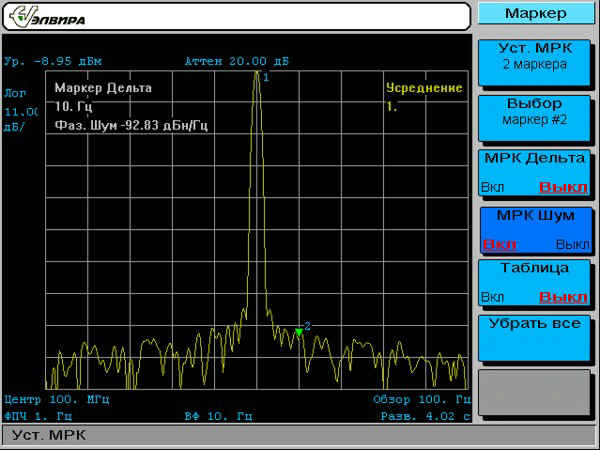

На рисунке 4 показаны фазовые шумы прибора с опцией 003 на частоте 100МГц при полосе обзора 100Гц (отстройка 10Гц). Для визуализации фазовых шумов установлен масштаб 11дБ/деление. Сигнал подавался с калибровочного выхода 100МГц, потому что в такой узкой полосе шумы SMHU выше.

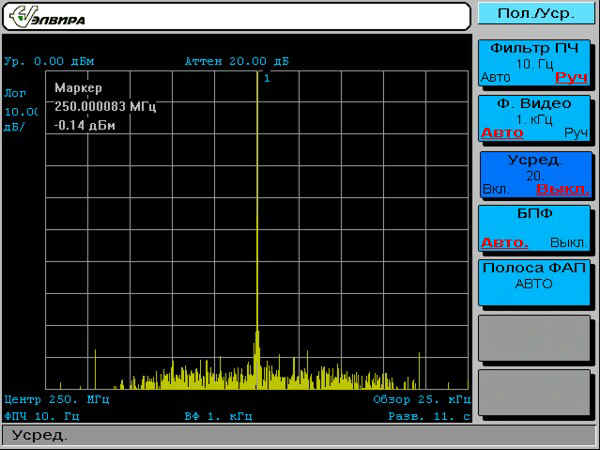

На рисунке 5 показана спектральная чистота сигнала и уровень случайных дискретных составляющих СК4-БЕЛАН 32 с опцией 003 на частоте 250МГц в полосе 25кГц при использовании фильтра ПЧ 10Гц.

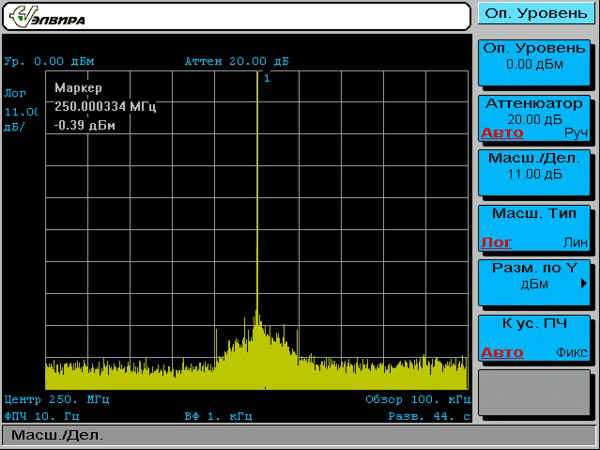

На рисунке 6 показана спектральная чистота сигнала и уровень случайных дискретных составляющих СК4-БЕЛАН 32 с опцией 003 на частоте 250МГц в полосе 100кГц при использовании фильтра ПЧ 10Гц. Для того чтобы были видны шумы установлен масштаб 11дБ/деление.

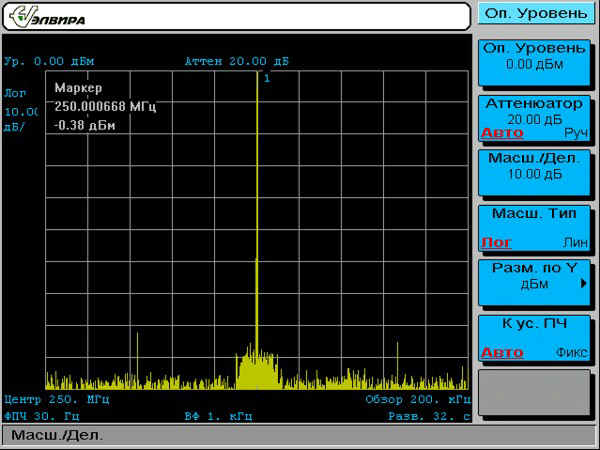

На рисунке 7 показана спектральная чистота сигнала и уровень случайных дискретных составляющих СК4-БЕЛАН 32 с опцией 003 на частоте 250МГц в полосе 200кГц при использовании фильтра ПЧ 30Гц.

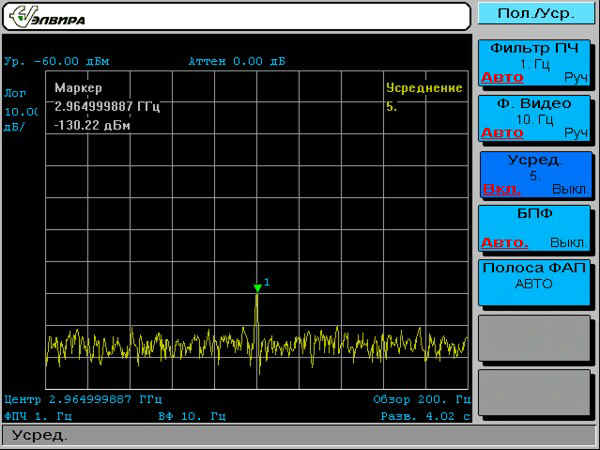

На рисунке 8 показана чувствительность СК4-БЕЛАН 32 в стандартной комплектации на частоте 2965МГц. С генератора подан сигнал с уровнем -130дБм, полоса обзора 200Гц, ФПЧ 1Гц, аттенюатор 0дБ.

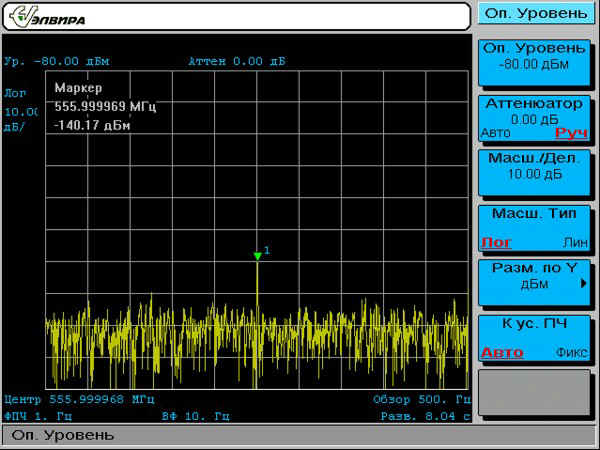

На рисунке 9 показана чувствительность СК4-БЕЛАН 32 с опцией 001 на частоте 556МГц. С генератора подан сигнал с уровнем -140дБм, полоса обзора 500Гц, ФПЧ 1Гц, аттенюатор 0дБ.

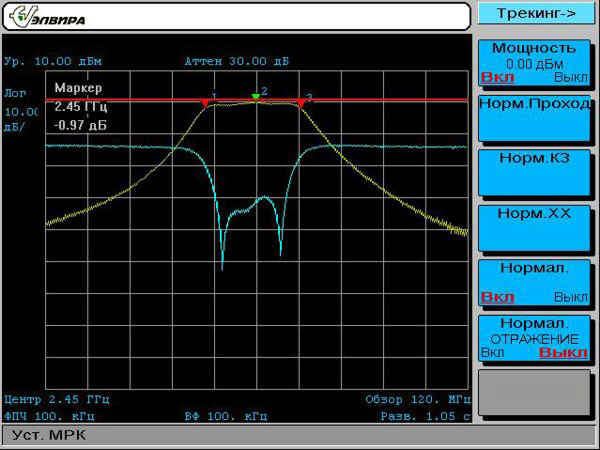

На рисунке 10 показаны скалярные измерения четырехполюсника (полосового фильтра) при помощи опции 002 (трекинг-генератор) и внешнего направленного ответвителя.

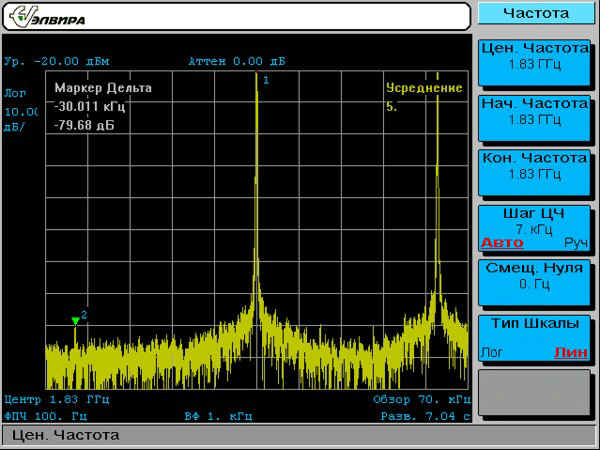

На рисунке 11 показаны интермодуляционные искажения 3-его порядка СК4-БЕЛАН 32. С двух генераторов на вход прибора поданы два сигнала с уровнем -20дБм и разносом по частоте 30кГц. Полоса обзора 70кГц, ФПЧ 100Гц, аттенюатор 0дБ.

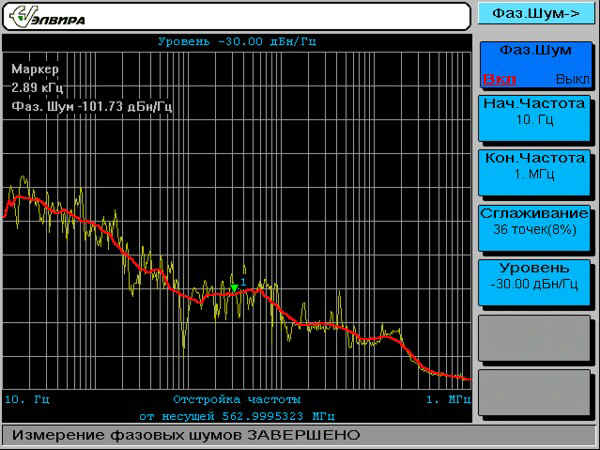

На рисунке 12 показаны измерения фазовых шумов при помощи специализированного ПО, входящего в стандартную комплектацию.

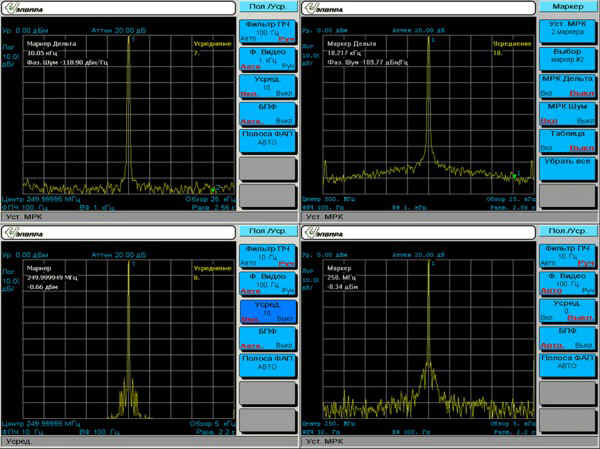

На рисунке 13 показаны преимущества опции 003 СК4-БЕЛАН 32 по сравнению со стандартной комплектацией. На верхних графиках показаны фазовые шумы стандартной комплектации (справа) и опции 003 (слева) на частоте 500МГц в полосе 25кГц. На нижних графиках показаны фазовые шумы стандартной комплектации (справа) и опции 003 (слева) на частоте 250МГц в полосе 5кГц. Для эксперимента использовался один и тот же генератор (Rohde & Schwarz SMHU). Как видно из графиков, наиболее серьезные отличия имеют место в зоне ближних отстроек.

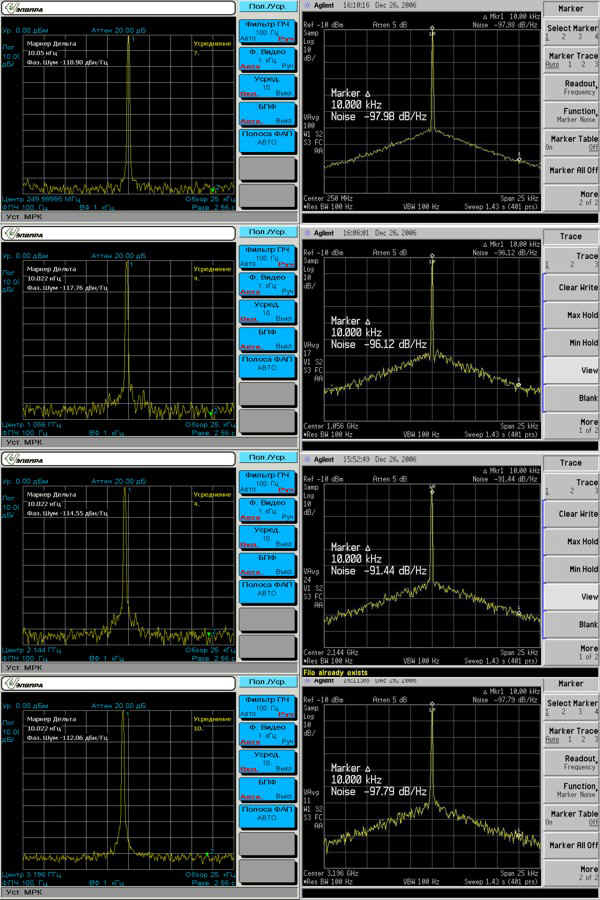

На рисунке 14 показано сравнение фазовых шумов СК4-БЕЛАН 32 с опцией 003 с фазовыми шумами конкурентного прибора Agilent E4404B на частотах 250МГц, 1056МГц, 2144МГц и 3196МГц.

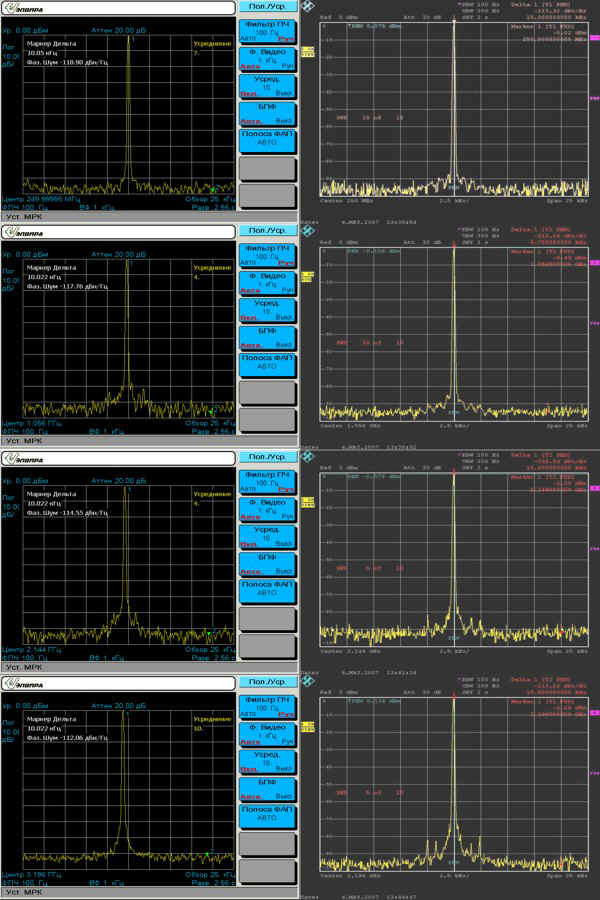

На рисунке 15 показано сравнение фазовых шумов СК4-БЕЛАН 32 с опцией 003 с фазовыми шумами конкурентного прибора Rohde & Schwarz FSP7 на частотах 250МГц, 1056МГц, 2144МГц и 3196МГц.

Описание актуально на: 13.06.2007.
