Устройства детектирования гамма-излучения "УДБГ"


УДБГ-01	УДБГ-01-01	УДБГ-01-02

УДБГ-01-03	УДБГ-04	УДБГ-04-01

Назначение

Измерение мощности амбиентного эквивалента дозы гамма излучения

Применение

В составе средств радиационного контроля на АЭС, комбинатах ядерного цикла, радиологических лабораториях

Особенности

Функционально завершенный прибор с возможностью работы в сети
Энергонезависимый архив (до 240 измерений)
Управление блоком сигнализации
Самодиагностика

Модификация	Назначение	Состав

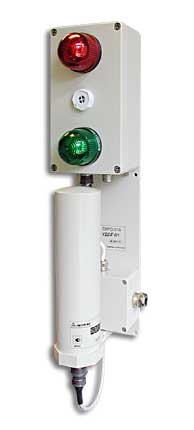

УДБГ - 01	Измерение МЭД фотонного излучения Хранение результатов измерений в архиве устройства детектирования (УД) Выдача двухуровневой световой и звуковой сигнализации Обеспечение подключения дополнительных УД	Блок детектирования гамма - излучения БДГ - 02 * Блок коммутации БК - 01 Блок сигнализации БС - 01 Кронштейн
УДБГ - 01 - 01	Измерение МЭД фотонного излучения Хранение результатов измерений в архиве УД Обеспечение подключения дополнительных УД Выдача одноуровневой световой и звуковой сигнализации	Блок детектирования гамма - излучения БДГ - 02 - 01 * Блок коммутации БК - 02 Кронштейн

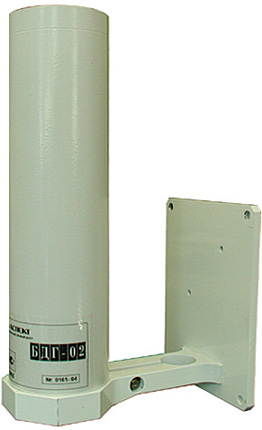

УДБГ - 01 - 02	Измерение МЭД фотонного излучения Хранение результатов измерений в архиве УД	Блок детектирования гамма - излучения БДГ - 02 * Кронштейн

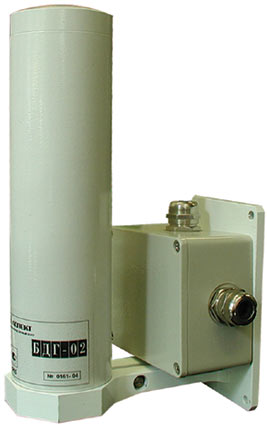

УДБГ - 01 - 03	Измерение МЭД фотонного излучения Хранение результатов измерений в архиве УД Обеспечение подключения дополнительных УД	Блок детектирования гамма - излучения БДГ - 02 * Блок коммутации БК - 02 Кронштейн

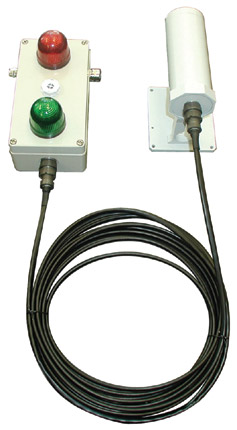

УДБГ - 04	Измерение МЭД фотонного излучения Хранение результатов измерений в архиве устройства детектирования (УД) Выдача двухуровневой световой и звуковой сигнализации Обеспечение подключения дополнительных УД	Блок счетчиков БСЧ - 01 Блок контроля и коммутации (с сигнализацией) БКК - 01 Кабель длиной 50 м Кронштейн

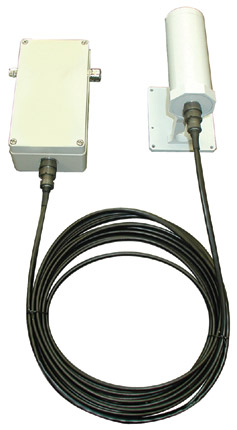

УДБГ - 04 - 01	Измерение МЭД фотонного излучения Хранение результатов измерений в архиве УД Обеспечение подключения дополнительных УД	Блок счетчиков БСЧ - 01 Блок контроля и коммутации БКК - 01 - 01 Кабель длиной 50 м Кронштейн

Основные технические данные УДБГ-01, УДБГ-01-01, УДБГ-01-02, УДБГ-01-03

Датчик	Счетчик Гейгера-Мюллера
Диапазон измерения МЭД, мкЗв/ч	0,1 – 10⁵
Диапазон регистрируемых энергий, МэВ	0,06 – 1,5
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (¹³⁷Cs), %, не более	±25
Пределы допускаемой основной относительной погрешности измерения МЭД , %	±20
Класс защиты	IP65
Диапазон рабочих температур, °С	От -40 до +50
Напряжение питания, B	9 – 18
Интерфейс	RS-485
Протокол	MODBUS

Габаритные размеры и масса

	Габаритные размеры, мм, не более	Масса, кг, не более
УДБГ - 01	155 x 162 x 515	4,8
УДБГ - 01 - 01	155 x 162 x 393	2,8
УДБГ - 01 - 02	155 x 114 x 264	1,86
УДБГ - 01 - 03	155 x 162 x 264	2,46

* Блок детектирования БДГ - 02 может поставляться отдельно

Основные технические данные УДБГ-04, УДБГ-04-01

Датчик	Счетчик Гейгера-Мюллера
Диапазон измерения МЭД, мкЗв/ч	0,1 – 10⁷
Диапазон регистрируемых энергий, МэВ	0,06 – 1,5
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (¹³⁷Cs), %, не более	±25
Пределы допускаемой основной относительной погрешности измерения МЭД , %	±20
Класс защиты	IP65
Диапазон рабочих температур, °С	От -40 до +50
Питание, B, мА	9 – 18, 50
Интерфейс	RS-485
Протокол	MODBUS

Габаритные размеры и масса

	Габартные размеры, мм, не более		Масса, кг, не более
УДБГ - 04	114 x 195 x 155	220 x 120 x 137	0,7	4
УДБГ - 04 - 01	114 x 195 x 155	220 x 120 x 81	0,7	3,5

Описание актуально на: 13.06.2007.
