Радиоэкранирующие ткани "Метакрон"
Ткани типа "Метакрон" - это новые возможности решения как повседневных, так и нестандартных задач в области экранировки электромагнитных полей, обеспечения электромагнитной совместимости, защиты информации.
Радиофизические характеристики тканей "Метакрон"
Типичные амплитудно-частотные характеристики некоторых типов тканей. Измерения проведены в лаборатории ИБХФ РАН. Измерения проводились в закрытой коаксиальной ячейке, встроенной в коаксиальный тракт с распространяющейся ТЕМ-волной, Образец полностью перекрывает сечение тракта. Динамический амплитудный диапазон измерений составляет 110 дБ. Экспериментальные данные обработаны методом фильтрации-сглаживания.

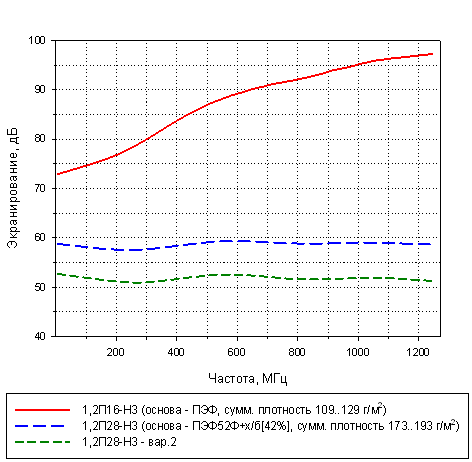

Рис.1 Коэффициент экранирования для полиэфирных тканей
с никелевым покрытием 1,2П16-Н3, 1,2П28-Н3

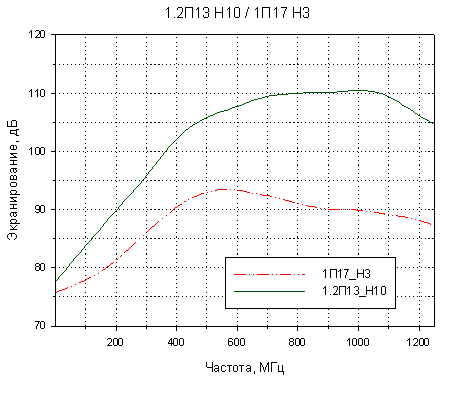

Рис.2. Коэффициент экранирования ткани 1.2П17-Н3 и 1.2П13-Н10.
Рис.3. Коэффициент пропускания образцов ткани "Метакрон" марки 1.2П11
Рис.4. Коэффициент пропускания образцов ткани "Метакрон" марки 1.07П14
Рис.5. Коэффициент пропускания образцов тканей "Метакрон"
Таблица 1. Коэффициент прохождения образцов ткани "Метакрон"
Образец | Коэффициент экранирования, дБ, на частотах, МГц | ||||
100 МГц | 300 МГц | 500 МГц | 750 МГц | 1000 МГц | |
| 1П22-Н3 | 60 | 65 | 73 | - | > 75 |
| 1.1П25-Н3 | 52 | 60 | 56 | - | 62 |
| 1.1П24-Н3 | 58 | 68 | 66 | - | 70 |
| 1.1П23-Н3 | 55 | 56 | 57 | 57 | 58 |
| 1.05П20-Н3 | 61 | 66 | 58 | - | 58 |
| 1.1П21-Н3 | 65 | 67 | 64 | 59 | 61 |
| 0.94П17-Н3 | 71 | 80 | 73 | > 80 | > 80 |
Описание актуально на: 07.06.2007.
