Сканирующий радиоприемник "ICOM IC-R9500"

Описание

Сканирующий радиоприемник "ICOM IC-R9500"Профессиональный приемник нового поколения с цифровой обработкой сигналов, реализованный с использованием современных технологических решений, идеальное приемное устройство для решения задач по мониторингу и сканированию радиоканалов. Диапазон рабочих частот от 0,005 до 3335 МГц с модуляцией SSB, CW, FSK, AM, FM, WFM, имеется возможность работы в цифровом режиме для приема сигналов системы APCO Р25 при установке дополнительного модуля UT-122. Приемник имеет высокий динамический диапазон 110 дБ и +40 дБм для точки пересечения 3-го порядка (IP3) на КВ-диапазонах, а на частотах 144/430 МГц и выше 2 ГГц имеет +5 дБм IP3.

Конструктивно приемник собран из высококачественных компонентов, расположенных на прочном цельном литом алюминиевом шасси, с возможностью размещения приемника в стойке. В приемнике применен цветной многофункциональный TFT ЖК-дисплей с диагональю 7 дюймов и разрешением 800х480 точек с малой инерционностью, высоким разрешением и широким углом обзора. Есть возможность подключения внешнего монитора к VGA–разъему встроенной видеокарты.

Приемник имеет широкие возможности сканирования, скорость сканирования – до 40 каналов в секунду. Типы сканирования: приоритетное, программируемое, с автоматической записью частот, сканирование по группам каналов памяти, по частотам и т.д.

В приемнике используются два специализированных 32-разрядных цифровых сигнальных процессора (DSP) с плавающей точкой: первый для обработки сигнала в приемном тракте, второй в анализаторе спектра.

Приемник имеет функции стандартного и широкополосного спектроскопа. В стандартном режиме у спектроскопа предел от ± 2.5 кГц до ± 5 МГц и цифровой фильтр, который настраивается в диапазоне значений от 200 Гц до 20 кГц для выделения слабого сигнала. Шумоподавитель Noise blanker управляется DSP-процессором и эффективно ограничивает возникающие импульсные помехи. Noise blanker имеет 2 канала памяти, в которых можно задать ширину, глубину и временные параметры шумоподавления на каждый канал и затем переключаться между ними в зависимости от режима работы.

Применен цифровой режекторный Notch фильтр, позволяющий добиться подавления двух паразитных сигналов до 70дБ, с ручной регулировкой полосы (широкая, средняя, узкая). Используется цифровой фильтр ПЧ с возможностью регулировки полосы пропускания. В приемнике применены пять ПЧ-фильтров (Roofing Filter) — кварцевые полосовые фильтры на 240 кГц / 50 кГц / 15 кГц/ 6 кГц/ 3 кГц.

Приемник имеет сверхвысокую стабильность частоты ±0,000005%, которая достигается за счет применения высокостабильного кварцевого генератора. Имеется выход промежуточной частоты и вход опорной частоты 10 МГц для подключения внешних устройств.

Режим синхронного АМ детектирования (S-AM) обеспечивает низкую степень искажений аудиосигнала по сравнению со схемами на диодах, что особенно эффективно при замирающих или слабых сигналах.

Имеется встроенный цифровой магнитофон для записи принимаемых с эфира сообщений, время записи зависит от различной частоты дискретизации, например, при высоком разрешении оно составляет до 60 минут.

Приемник имеет 1000 каналов памяти предназначенных для запоминания рабочей частоты, ширины фильтра и других параметров радиоприемника. Каналы объединяются в группы. Ручки управления каналами и группами находятся на передней панели приемника. При подключении через USB-порт дополнительной клавиатуры к приемнику возможно редактирование, например, названий каналов и другие операции. Для подключения антенн на диапазоны ниже 30 МГц в приемнике имеются разъем типа SO-239 и разъем RCA-типа, а на диапазоны выше 30 МГц имеются два разъема N-типа.

Icom IC-R9500

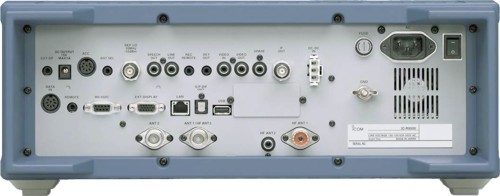

Задняя панель IC-R9500

Краткие технические характеристики:

Диапазон частот (МГц) 0,01…3335,0 МГц
Виды модуляции USB, LSB, CW, FSK, AM, FM, WFM,,
P25 (с модулем UT-122)
Количество каналов 1020 (включая 20 для границ сканирования)
Шаг перестройки частоты, КГц 1КГц и выше
Стабильность частоты, % ±0,000005
Чувствительность, мкВ (АМ, SSB, FSK, CW при 10 дБ S/N, FM, WFM при 12 дБ SINAD)

*1,2 - при включенных предусилителях
*3 - 28–29.999МГц
SSB, CW, FSK 0.100 – 1.799МГц*1 - 0.5мкВ
1.800 – 29.999МГц*1 - 0.2мкВ
30.0–2499.999МГц*2 - 0.32мкВ
2500–2999.999МГц*2 - 0.32мкВ
3000–3335.000МГц*2 - 1.0мкВ
AM 0.100 – 1.799МГц*1 - 6.3мкВ
1.800 – 29.999МГц*1 - 2.5мкВ
30.0–2499.999МГц*2 - 3.5мкВ
2500–2999.999МГц*2 - 3.5мкВ
3000–3335.000МГц*2 - 11мкВ
FM 1.800 – 29.999МГц*1 - 0.5мкВ*3
30.0–2499.999МГц*2 - 0.5мкВ
2500–2999.999МГц*2 - 0.5мкВ
3000–3335.000МГц*2 - 1.6мкВ
FM50k 1.800 – 29.999МГц*1 - 0.71мкВ*3
30.0–2499.999МГц*2 - 0.71мкВ
2500–2999.999МГц*2 - 0.71мкВ
3000–3335.000МГц*2 - 2.2мкВ
WFM 30.0–2499.999МГц*2 - 1.4мкВ
2500–2999.999МГц*2 - 1.4мкВ
3000–3335.000МГц*2 - 4.5мкВ
Избирательность SSB, FSK -3 дБ @ 2,4 кГц или -60 дБ @ 3,6 кГц
CW -3 дБ @ 500 Гц или -60 дБ @ 700 Гц
АМ -3 дБ @ 6,0 кГц или -60 дБ @ 15 кГц
FМ -6 дБ @ 12 кГц или -60 дБ @ 20 кГц
WFМ -6 дБ @ 150 кГц
Потребляемый мощность, Вт 70 Вт
Напряжение питания, В переменное 110/120/220/240 В
Диапазон рабочих температур, °С 0…+50 °С
Габаритные размеры (ШхВхГ, мм) 424x149x340 мм
Вес, кг 18,0 кг

Описание актуально на: 28.05.2007.
