Сканирующий приемник AOR "AR-ALPHA"
10 кГц - 3.3 ГГЦ

Сканирующий приемник AOR "AR-ALPHA"

Приемник AR-ALPHA с непрерывным диапазоном частот от 10кГц до 3.3ГГц создан для профессионалов, чтобы решать самые сложные задачи.
Производство приемника начато в середине 2008 года.

Приемник фирмы AOR с цифровой обработкой радиосигналов обладает следующими особенностями:

  • Цифровой генератор прямого синтеза и метод нулевой ПЧ
  • Декодер телевизионных сигналов и просмотр ТВ на экране.
  • Широкодиапазонный квадратурный цифровой выход.
  • Быстрое отображение спектра сигналов на основе использования алгоритма БПФ.
  • Все режимы демодуляции сигналов (включая P25 без шифрования).
  • Специальные цифровые функции.

Цифровой генератор прямого синтеза и метод нулевой ПЧ.
1: Обычная схема аналогового приемника
2: Схема цифрового приемника, реализующая метод нулевой ПЧ

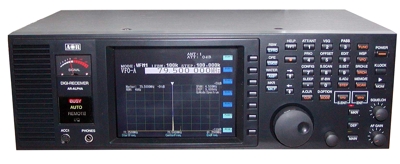

Сканирующий приемник, сканер AOR AR-ALPHA

Основные достоинства:

  • Отсутствует зеркальный канал приема
  • Совершенный метод обработки сигналов
  • Обработка широкополосных сигналов
  • Сверхбыстрое сканирование на основе применения цифрового генератора прямого синтеза

Декодер телевизионных сигналов

Прием и декодирование широковещательных ТВ сигналов NTSC, PAL, SECAM, PAL-M и ТВ сигналов с широкополосной ЧМ (без аудиосигнала)

Широкодиапазонный квадратурный цифровой выход
Стандартный интерфейс USB 2.0 для сопряжения с ПК
Запись потока данных на ЖД ПК с помощью AOR USB драйвера
Легкое создание Вашего собственного прикладного ПО на основе шаблонов ПО.
Широкий динамический диапазон (без применения АРУ) благодаря использованию формата данных с плавающей запятой (экспонента: 4 бита и мантисса – 13 бит).
Быстрое отображение спектра сигналов на основе использования БПФ (быстрое преобразование Фурье)
Обновление информации со скоростью более 10 раз в секунду при отображении спектра шириной 10 МГц и разрешением 500 Герц
Цифровой квадратурный декодер – отсутствуют квадратурные ошибки
Максимальная ширина диапазона обзора спектра до 1 ГГц
Ширина диапазона обзора спектра до 10 МГц с одновременным декодированием звукового сигнала и от 10 МГц до 1 ГГц - без декодирования звукового сигнала
Функция быстрого поиска с применением БПФ.


Все режимы демодуляции сигналов
Широкополосная ЧМ со стереозвуком (автоопределение)

Узкополосная ЧМ, включая:
    - CTCSS и DSC сигналы
    - сигналы с инверсией речи
    - АПЧ функцию
    - APCO P25 декодирование

АМ, включая:
    - стандартный АМ детектор
    - синхронный АМ детектор, включая:
            а) DSB
            б) SSB (LSB/USB)
            в) Другие виды однополосной модуляции

Автоматическая (АРУ) или ручная (РРУ) регулировка усиления ВЧ
SSB, включая:
LSB или USB
Автоматическая (АРУ) или ручная (РРУ) регулировка усиления ВЧ
Выбор формы АЧХ полосового фильтра

ISB
одновременное декодирование USB и LSB (стерео – два канала)
Автоматическая (АРУ) или ручная (РРУ) регулировка усиления ВЧ

CW
узкополосный полосовой фильтр: 200 Гц и 500 Гц
CW стерео эффект
фильтр ПЧ 200 Гц (правый +100 Гц/-50 Гц, левый +50 Гц/-100 Гц)
регулируемая частота тонального сигнала: 600 Гц ± 300 Гц

RZ-SSB
декодирование АМ сигнала с помощью ЧМ декодера (без АРУ)
Вы можете принять обычный АМ сигнал в данном режиме

Специальные цифровые функции

Подавление импульсных помех (AM, SSB, ISB, RZSSB)
Автоматический режекторный фильтр
Адаптивный цифровой фильтр шумов
Сдвиг фильтра ПЧ на ±1200 Гц (AM, SSB)
Голосовой пороговый шумоподавитель на основе использования БПФ и LMS алгоритма (метод наименьших квадратов)
Диктофон – запись звуковой информации в цифровую память в режиме ШЧМ до 12 минут, в остальных режимах до 53 минут
Аналоговый выход ПЧ 6 кГц (квадратурный) для приема ДРМ на ПК

Технические характеристики приемника AR-ALPHA

Тип схемы приемника  Супергетеродин с тройным преобразованием
Перекрываемый частотный диапазон  10 кГц – 3,5 ГГц
Принимаемые сигналы  AM, WAM, NAM, SAM, SAL, SAH, NFM, SFM, WFM, FMST, USB, LSB, CW, ISB, SBD, RZ-SSB
Чувствительность  Тип сигнала  Полоса ПЧ  Чувствительность
CW  200, 500 Гц  -120 дБм
AM  6,15, 30 кГц  -110 дБм
LSB  3,6, 15 кГц  -120 дБм
USB  3,6, 15 кГц  -120 дБм
2-ISB  6,15, 30 кГц  -120 дБм
FM  6,15, 30 кГц  -120 дБм
Промежуточные частоты  1-я: 755 МГц / 265 МГц 2-я: 10,7 МГц
Шаг настройки  От 1 Гц до 999.999 кГц ( с приращением 1Гц )
Стабильность частоты  ±0,1x 10-6
Аудиовыход  Встроенный динамик: 0,6 Вт / 8 Ом, выход для внешнего динамика: 2 Вт / 8ом
Требование к электропитанию  13,8 В постоянного тока, 2А
Разъемы для антенн  N-type, SO 239 50 Ом
Вход для внешнего эталонного сигнала  10 МГц / 50 Ом, 0 дБм
Интерфейсные разъемы  RS-232C, USB 2.0
Диапазон рабочих температур  От -10 до +55 0С
Габаритные размеры  Ширина 290 мм, высота 145 мм, глубина 420 мм, включая выступающие части
Вес  Приблизительно 7,7 кГ
Номинальные полосы фильтра, кГц  0.2, 0.5, 1, 3, 6, 15, 30, 100, 200, 300
Количество каналов с памятью  2000 (40 банков)
Скорость сканирования / поиска  60 шаг / с
Дисплей  Цветной ЖК дисплей на основе технологии тонких пленок, 6,4Ѕ
Отображаемый спектр сигналов  От ±125 кГц до 10 МГц, 20, 50, 100, 1000 МГц (без аудиосигнала от 20 МГц)
Демодуляция сигналов  NTSC, PAL, SECAM (AM до 1ГГц, FM свыше 1 ГГц)
DCS (система цифрового кодирования шумоподавителя)
CTCSS (система управления шумоподавителем тональными последовательностями)
DTMF (многочастотная система доступа с двухтональным набором)
ATIS (информационная служба автоматических терминалов)
APCO 25 (система на основе стандарта цифровой транкинговой радиосвязи)
