Поисково-обследовательский комплекс "КАЛЬМАР"

НАЗНАЧЕНИЕ

• проведение гидролокационного поиска аварийных и затонувших объектов на глубинах до 600 метров по заданной схеме маневрирования;
• определение абсолютных и относительных координат обнаруженных целей с отображением их на электронном планшете поиска;
• обеспечение высокоточного маневрирования сил поиска в соответствии с заданной схемой поиска и привязкой к глобальной системе позиционирования GPS;
• безопасное взаимное позиционирование телеуправляемых необитаемых подводных аппаратов и обитаемых глубоководных аппаратов с отображением их местоположения и трассы движения на электронном планшете или карте;
• допоиск и визуальное обследование подводных объектов на глубинах до 600 м. с передачей цветного и черно-белого видеоизображения на судно-носитель и регистрацией его на видеомагнитофон и жесткие носители информации;
• обозначение обнаруженных и обследованных подводных объектов гидроакустическими маяками-ответчиками для последующего проведения подводно-технических работ.

СОСТАВ КОМПЛЕКСА:

- многолучевой эхолот-гидролокатор с функцией бокового обзора;
- навигационная гидроакустическая система;
- комплект гидроакустических маяков-ответчиков;
- высокоточный навигационный приёмник GPS;
- телеуправляемый необитаемый подводный аппарат (ТНПА);
- надводный модуль управления.

Многолучевой гидролокатор

Основные тактико-технические характеристики:

- Глубина обследования, м - 600
- Ширина полосы поиска, м - до 1110
- Разрешающая способность - R_экв > 0,2 м


Надводный модуль управления	Штанга приемо-передающей антенны

Работа многолучевого гидролокатора

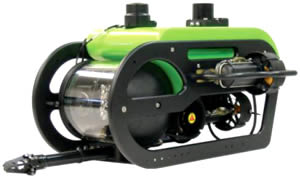

Телеуправляемый необитаемый подводный аппарат «Обзор-600»

ТНПА обеспечивает:

– обнаружение подводных объектов с помощью гидролокатора кругового обзора;
– передачу цветного или черно-белого видеоизображения на судно-носитель, с регистрацией его на видеомагнитофон или цифровой носитель;
– выполнение подводно-технических работ в объеме возможностей манипулятора «схват».

Технические характеристики ТНПА «Обзор-600»:

Рабочая глубина, м: до 600;
Скорость перемещения, узл:
    - горизонтально не менее - 3,5;
    - лагом не менее - 1,5;
    - вертикально не менее - 1,5.
Дальность обнаружения подводных объектов с помощью гидролокатора, м: от 2 до 100;

Проведение гидролокационного и визуального обследования ТНПА «ОБЗОР-600»

Навигационная гидроакустическая система обеспечивает:

- высокоточное маневрирование сил поиска в соответствии с заданной схемой поиска и привязкой к глобальной системе позиционирования DGPS
- безопасное взаимное позиционирование ТНПА и обитаемых глубоководных аппаратов с отображением их местоположения и трассы движения на электронном планшете или карте.

Пример ведения электронного планшета в ходе взаимного позиционирования ТНПА
и судна носителя

Преимущества МПК «Кальмар-1» перед существующим оборудованием:

1. Мобильно размещается на любых типах кораблей, судов без необходимости проведения корпусных и модернизационных работ.

2. Достаточность одного комплекта на зону ответственности ПСО флота для комплексного решения задач поиска и обследования подводных объектов с высокой поисковой производительностью.

3. Обеспечение проведения подводно-технических работ РТПА «Веном», ЖС HS-1200, рабочих обитаемых подводных аппаратов, а также спасательных работ с использованием СГА.

4. Обеспечивает безопасность и эффективность применения современных средств поисково-спасательного обеспечения ВМФ (ТНПА «Тайгер», «Фалкон», «Обзор», РТПА «ВЕНОМ», жестких нормобарических скафандров NEWTSUIT HS-1200).

5. Превышает по ТТХ существующие системы (глубина поиска, ширина полосы поиска, скорость поиска, разрешающая способность, пр.).

Описание актуально на: 30.03.2007.
