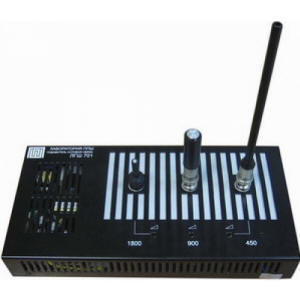

Устройство блокирования работы систем мобильной связи "ЛГШ-701"
Назначение:
Изделие ЛГШ-701 предназначено для блокирования (подавления) связи между базовыми станциями и пользовательскими терминалами (телефонами) сетей сотовой связи, работающих в следующих стандартах:
- IMT-MC-450 (NMT-450i)
- GSM900
- E-GSM900
- DSC/GSM1800
- DECT1800
- AMPS/N-AMPS/D-AMPS-800
- CDMA-800
- CDMA-2000 1
Изделие может быть использовано для блокирования работы устройств несанкционированного прослушивания и радиоисполнительных устройств, созданных с использованием всех перечисленных выше стандартов сотовой связи.
Принцип работы заключается в генерации шумового сигнала, который подается на выходы антенн. В приборе имеются три выхода и, соответственно, три антенны. По каждому из выходов возможна плавная регулировка мощности излучения.
Использование стандартного выходного разъема типа СР50-73 (аналог BNC) с волновым сопротивлением 50 Ом позволяет использовать внешние антенные устройства как для увеличения дальности подавления, так и для формирования требуемой формы зоны подавления отдельно для каждого диапазона частот.
Технические характеристики
| Характеристика | Значение | |
|---|---|---|
| ЛГШ-701 | ЛГШ-701М | |
| Диапазон рабочих частот: | ||
| • стандарт IMT-MC-450 (NMT-450i) • стандарт CDMA2000 1x* | не менее 462,5...467,475 МГц | нет |
| • стандарт AMPS/N-AMPS/D-AMPS800 | нет | не менее 869...894 МГц |
| • стандарт GSM900** | не менее 935...960 МГц | |
| • стандарт DSC/GSM1800 (DECT1800) | не менее 1805...1900 МГц | |
| Максимальная выходная мощность на антенном разъеме: | ||
| • стандарт IMT-MC-450 (NMT-450i) • стандарт CDMA2000 1x | 33 dBm (2 W) | нет |
| • стандарт AMPS/N-AMPS/D-AMPS800 | нет | 33 dBm (2 W) |
| • стандарт GSM900 | 33 dBm (2 W) | |
| стандарт DSC/GSM1800 (DECT1800) | 30 dBm (2 W) | |
| Диапазон регулировки выходной мощности на антенном разъеме | не менее 13 dB (20 раз) по каждому выходу, плавно и независимо | |
| Эффективный радиус подавления | 3...50 м*** | |
| Коэффициент усиления входящих в комплект поставки антенных устройств | около 0 dBi с круговой диаграммой направленности | |
| Питание | однофазная сеть переменного тока с напряжением от 85 до 264 V частотой 47...63 Hz | |
| Мощность, потребляемая от сети 220 V 50 Hz | не более 20 W | |
| Габаритные размеры (без антенн) | 256?128?36 мм | |
| Диапазон регулировки выходной мощности на антенном разъеме | не менее 13 dB (20 раз) по каждому выходу, плавно и независимо | |
* — Предпочтительный поддиапазон А. Может быть расширен или изменен для любого из поддиапазонов B-H.
** — Диапазон рабочих частот стандарта GSM900 может быть расширен до стандарта E-GSM900 (925...960 MHz)
*** — В зависимости от мощности сигнала базовых станций в точке установки и типа используемых терминальных устройств
Сертификат ФСТЭК РФ
Описание актуально на: 31.01.2007.
