Прибор газового контроля универсальный "УПГК-ЛИМБ-ГО"
Прибор газового контроля универсальный УПГК-ЛИМБ-ГО СДКШ.413481.006 предназначен для измерения массовых концентраций вредных веществ в воздухе рабочей зоны и может использоваться как газоанализатор, "течеискатель" и газоопределитель.
1) Прибор позволяет работать с двумя основными блоками:
- с блоком измерительным (БИ) — вариант 1;
- с блоком пробоотбора (БП) — вариант 2.
2) Прибор с подключенным блоком измерительным (БИ) (в дальнейшем-прибор с БИ) при выполнении определенных условий может работать как газоанализатор или "течеискатель" и предназначен для контроля , измерения, поиска мест утечек и оперативного измерения уровня концентрации ряда вредных веществ: аммиака, ацетона, бензина, бензола диз.топлива, керосина, ксилола, углеводородов нефти, уайт-спирита, сероводорода, стирола, толуола, спиртов, эфиров и др.
3) Прибор с БП как газоопределитель при работе в непрерывном режиме может использоваться для определения с помощью ТИ пороговых концентраций следующих отравляющих веществ и компонентов ракетного топлива:
| зарин | фосген | адамсит |
| V-газы | синильная кислота | BZ |
| зоман | дифосген | хлорацетофенон |
| иприт | хлорциан | гептил |
| люизит | азотистый иприт | амил |
| Си-Эс | Си-Ар | самин |
4) Прибор с БП как газоопределитель при работе в периодическом режиме предназначен для измерения с помощью ТИ массовых концентраций следующих вредных «промышленных» веществ:
| акролеин | диэтиламин | толуол |
| аммиак | диэтиловый эфир | трихлорэтилен |
| арсин | изопентан | уайт-спирит |
| ацетилен | изобутан | углеводороды |
| ацетон | изопропанол | нефть |
| аэрозоли масла | керосин | углерод |
| бензин | кислород | четыреххлористого-бензол |
| этилмеркаптан | ксилол | уксусная кислота |
| бромистый водород | метанол | фенол |
| бутан | метилмеркаптан | формальдегид |
| бутанол | нитроглицерин | фосфин |
| гексан | озон | фтористый водород |
| гидразин | оксид углерода | фурфурол |
| дизельное топливо | пропан—бутан | хлор |
| диметиламин | пропан | хлорбензол |
| дихлорэтан | пары ртути | хлороформ |
| децилин | сероводород | хлористый водород |
| диоксид азота | сольвент | цианистый водород, |
| диоксид серы | стирол | этанол |
| диоксид углерода | суммы оксидов азота |
5) При измерении концентрации вредных веществ с помощью БИ в воздухе рабочей зоны предел основной относительной погрешности 8Би, не более ± 25%.
6) Погрешность измерения концентрации вредных веществ с помощью ТИ определяется погрешностью используемых ТИ, не превышает ± 25%.
7) Время выхода на рабочий режим, не более 10 мин.
8) Объем воздуха, прокачиваемый через ТИ, дм:
- в периодическом режиме от 0,1 до 9,9;
- в непрерывном режиме от 1 до 99.
9) Температура ТИ в термостате при температуре окружающей среды от минус 10°С до 12°С находится в пределах от 15°С до 25°С.
10) Время непрерывной работы от блока аккумуляторов от 4ч до 6ч;
11) Питание прибора осуществляется:
- от блока аккумуляторов напряжением (12±2,0)В постоянного тока;
- от бортовой сети напряжением (12+ -2)В постоянного тока;
- от сети переменного тока напряжением (220.33 )В и (50±1)Гц через зарядно-питающее устройство.
12) Масса прибора в упаковке (кейсе) не более 5,00кг; в том числе:
- блок пробоотбора — 0,55 кг;
- блок управления — 3,00 кг;
- пневмоэлектрокабель — 0,25 кг;
- блок измерительного — 0,60 кг;
13) Межповерочный интервал — 1 год;
14) Гарантийный срок эксплуатации — 1 год.
Условия эксплуатации прибора
| температура, °С | от минус 10 до 40 |
| относительная влажность, % | до 80 |
| атмосферное давление, кПа (мм рт. ст.) | 84-106,7(630-800) |
| содержание пыли, мг/м3, не более | 10 |

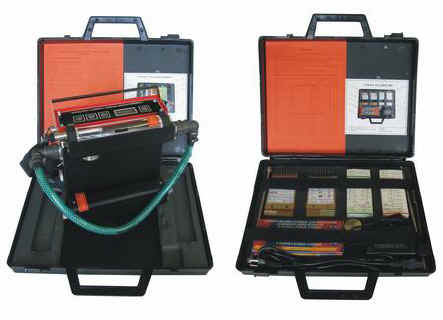

Состав прибора УПГК-ЛИМБ-ГО
| Обозначение составных частей | Наименование составных частей | Количество, шт. |
|---|---|---|
| СДКШ.421243.006 | Блок управления (БУ) | |
| СДКШ.413441.001 | Блок измерительный (БИ) | 1 |
| СДКШ.418311.002 | Блок пробоотбора (БП) | 1 |
| СДКШ.418381.001 | Пневмоэлектрокабель | 1 |
| СДКШ.413985.006 | Упаковка прибора (кейс) | 1 |
| СДКШ.413983.002 | Комплект ЗИП | 1 |
| СДКШ.413985.002 | Упаковка ЗИП | 1 |
| СДКШ.413985.003 | Упаковка | 1 |
| СДКШ.413481.006 РЭ | Руководство по эксплуатации | 1 |
| СДКШ.413481.006 ФО | Формуляр | 1 |
Составные части комплекта ЗИП
| Обозначение составных частей | Наименование составных частей | Количество, шт. |
|---|---|---|
| СДКШ.436531.002 | Зарядно-питающее устройство (ЗПУ) | 1 |
| СДКШ.418381.002 | Кабель К1 | 1 |
| СДКШ.418381.003 | Кабель К2 | 1 |
| СДКШ.716561.001 | Вставка с одним кольцом | 1 |
| СДКШ.716561.002 | Вставка с двумя кольцами | 1 |
| СДКШ.716561.003 | Вставка с тремя кольцами | 1 |
| СДКШ.716561.004 | Вставка с четырьмя кольцами | 1 |
| Трубки индикаторные |
Примечания:
1. Кабель К2, комплект ТИ в базовый вариант не входят, их поставка согласовывается дополнительно.
2. Конкретный перечень ТИ определяется потребителем.
Описание актуально на: 28.11.2006.
